显式动力学分析Ansys版

动力学区分显式与隐式

显式算法基于动力学方程，无须迭代；静态隐式算法基于虚功原理，需要迭代计算。动态显式算法是采用动力学方程的一些差分格式，具有较好的稳定性。显式动力学涉及分析瞬态、大应变、大变形、材料的破坏、材料的完全失效或复杂接触的结构问题。

在Ansys中对应模块包括：Explicit STR、Autodyn及LS-DYNA。

案例实操：球射穿平板

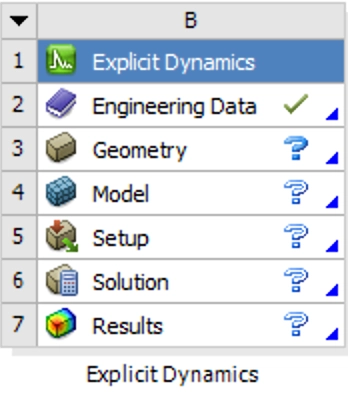

工程示意中调取显示动力学模块。

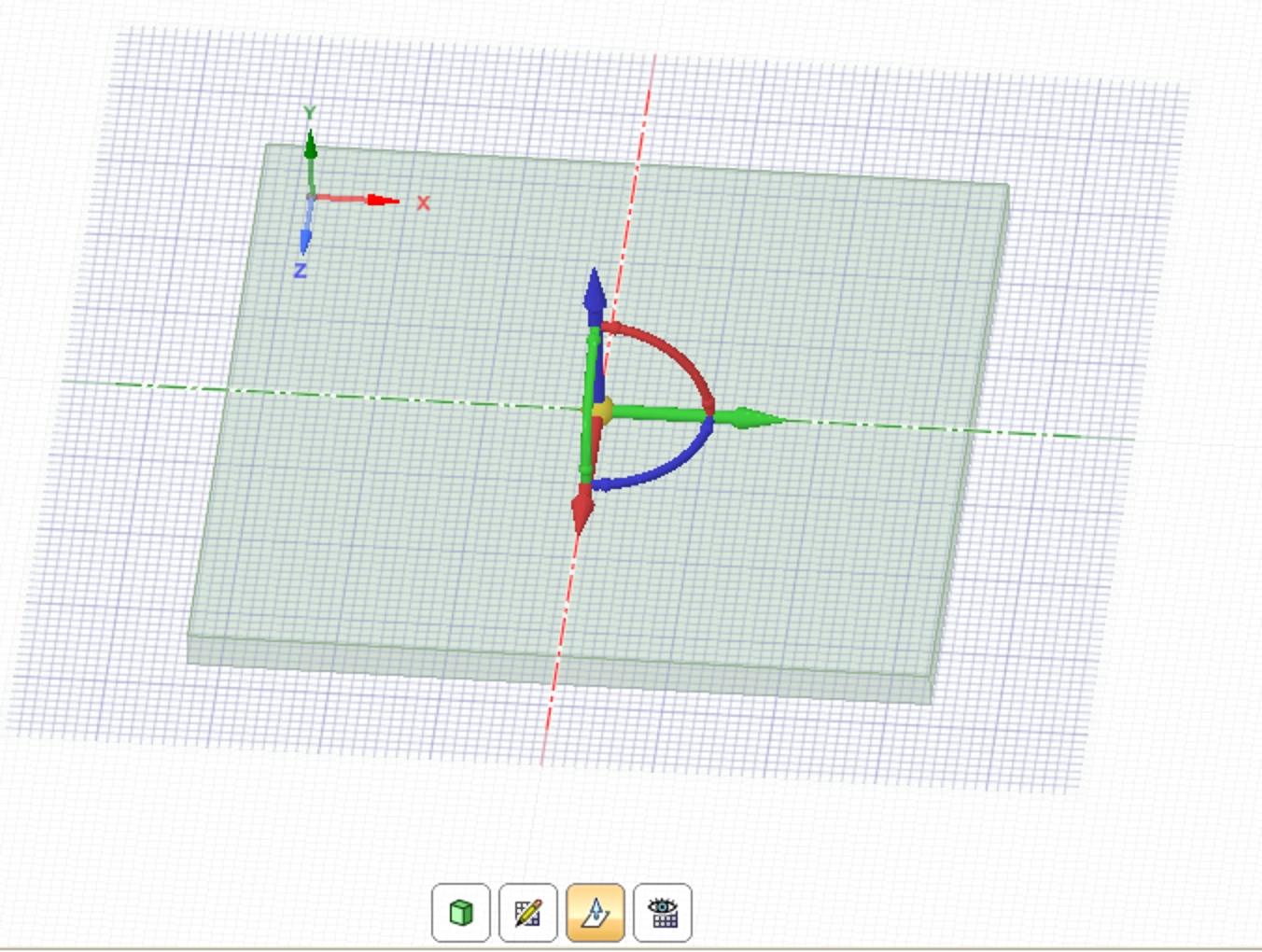

建立模型，板建好后，移动草图平面40高度，再画球。

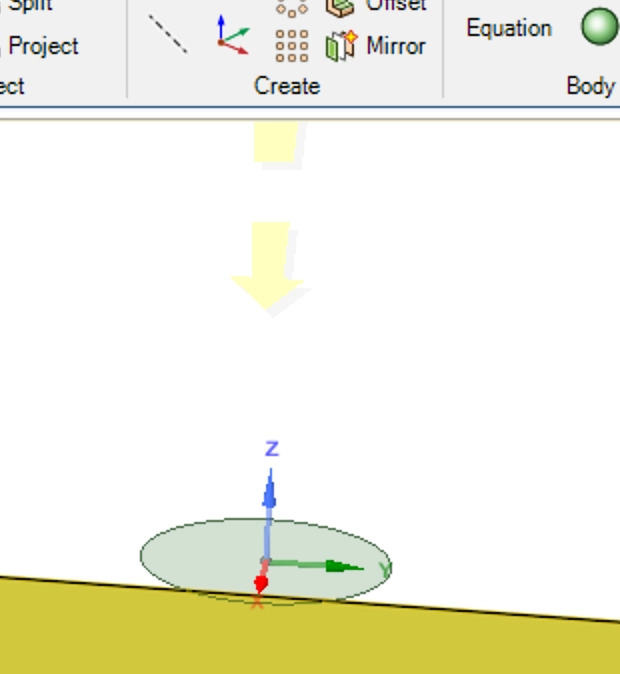

增加origin坐标，以绕轴旋转动圆生成球。

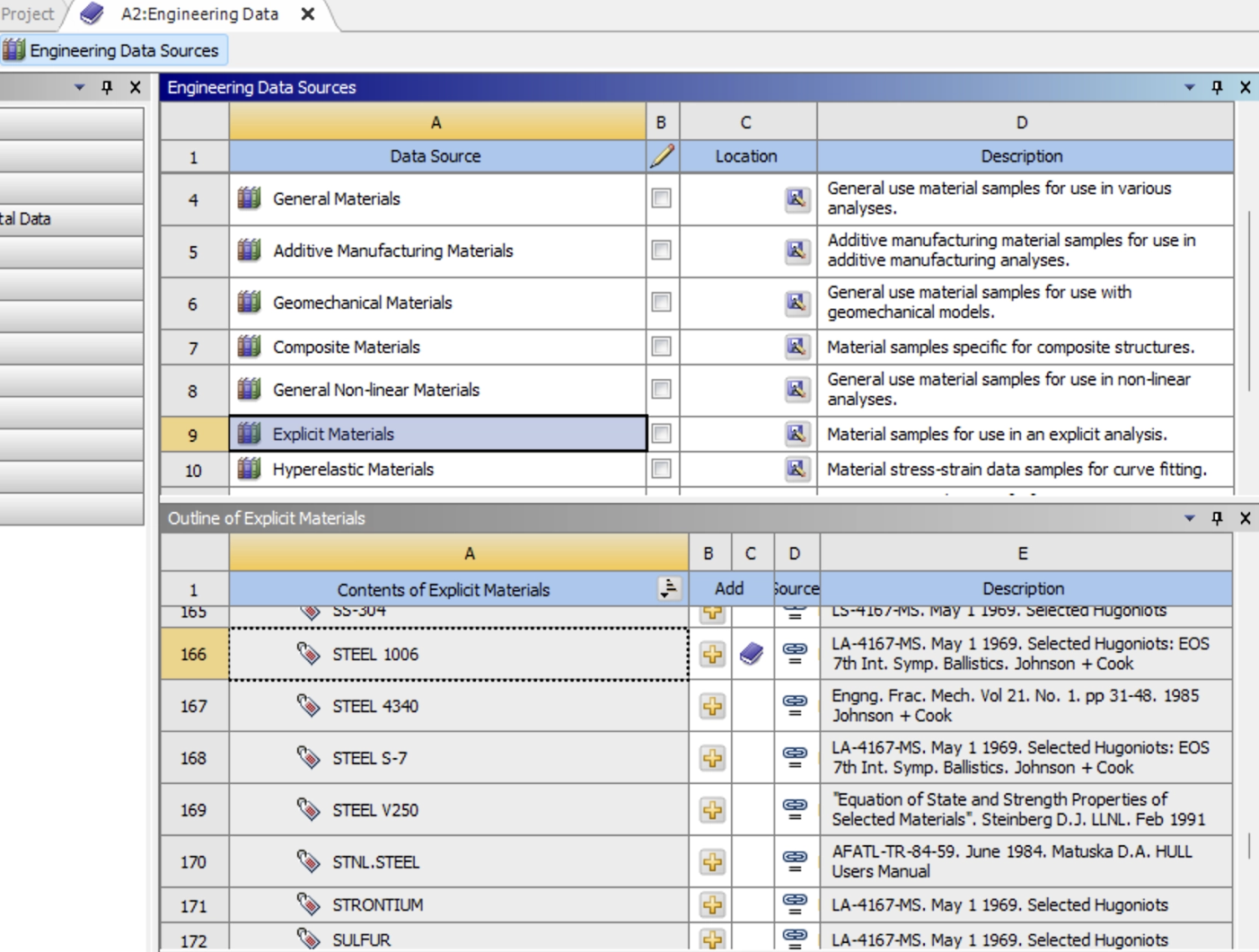

工程数据，配显式材料，如steel1006和iron-armco。

注：一般材料：性质、弹性模量、泊松比、屈服强度基本不改变。
显式材料：动态本构关系的一种材料，也叫SPH材料，性质是变化的。JC经验模型，塑性材料和断裂的经验模型。
EOS线性（状态方程），冲击EOS线性，材料在高速冲击下的响应，汽车碰撞，弹道撞击，爆炸。
来自材料力学、断裂力学

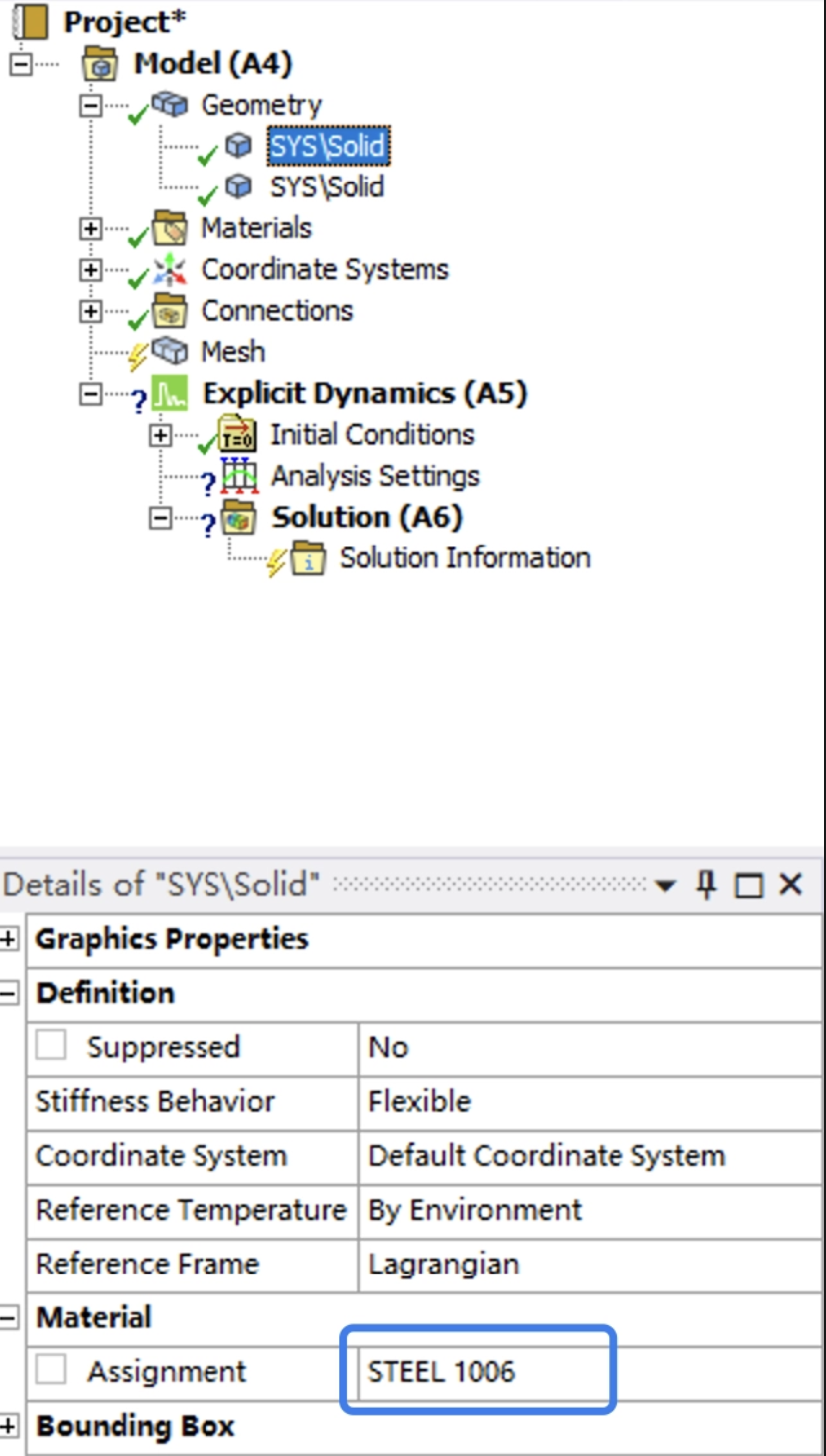

在工程示意中双击model打开mechanical，将板配置成steel 1006，球配置成iron-armco材料。

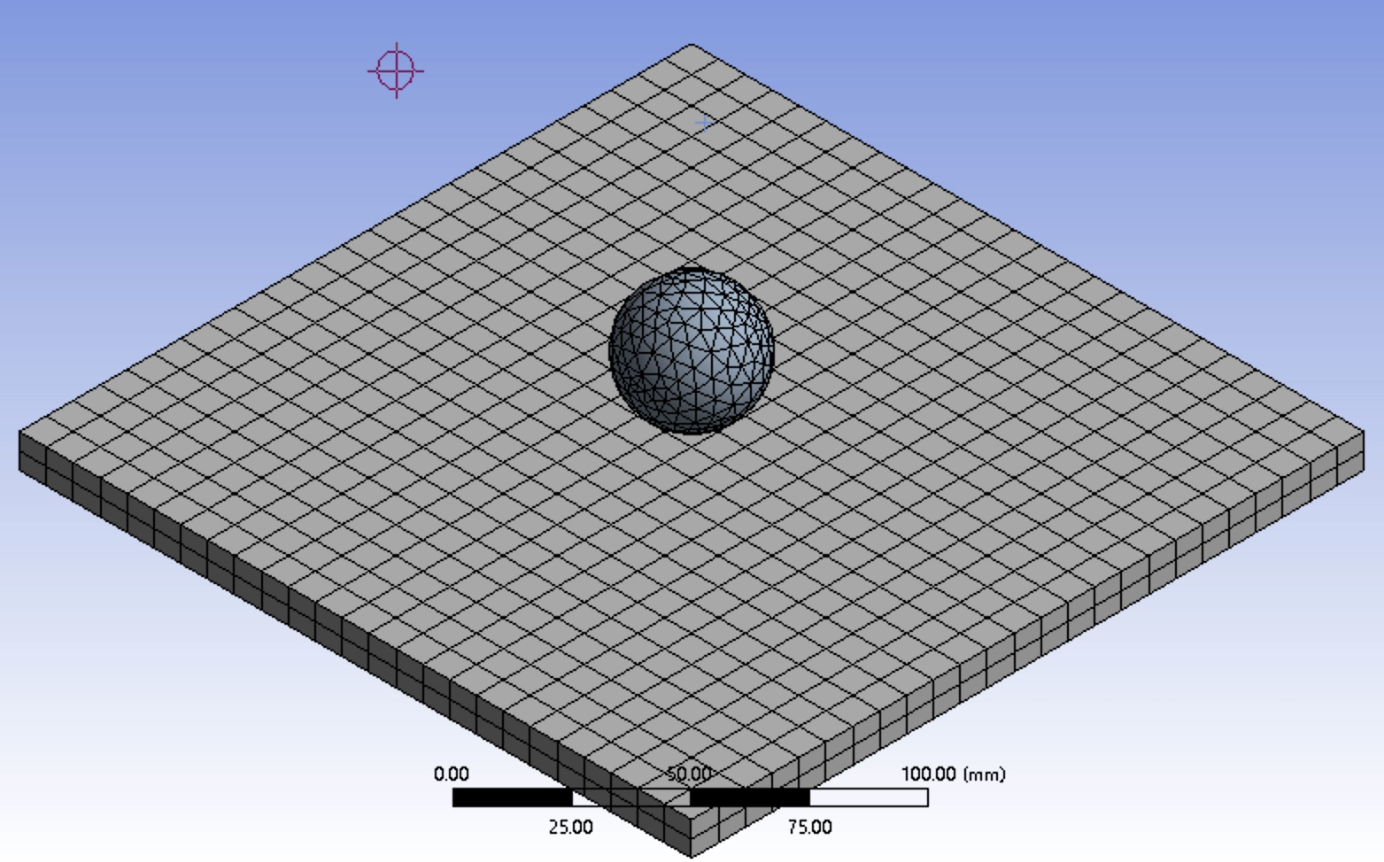

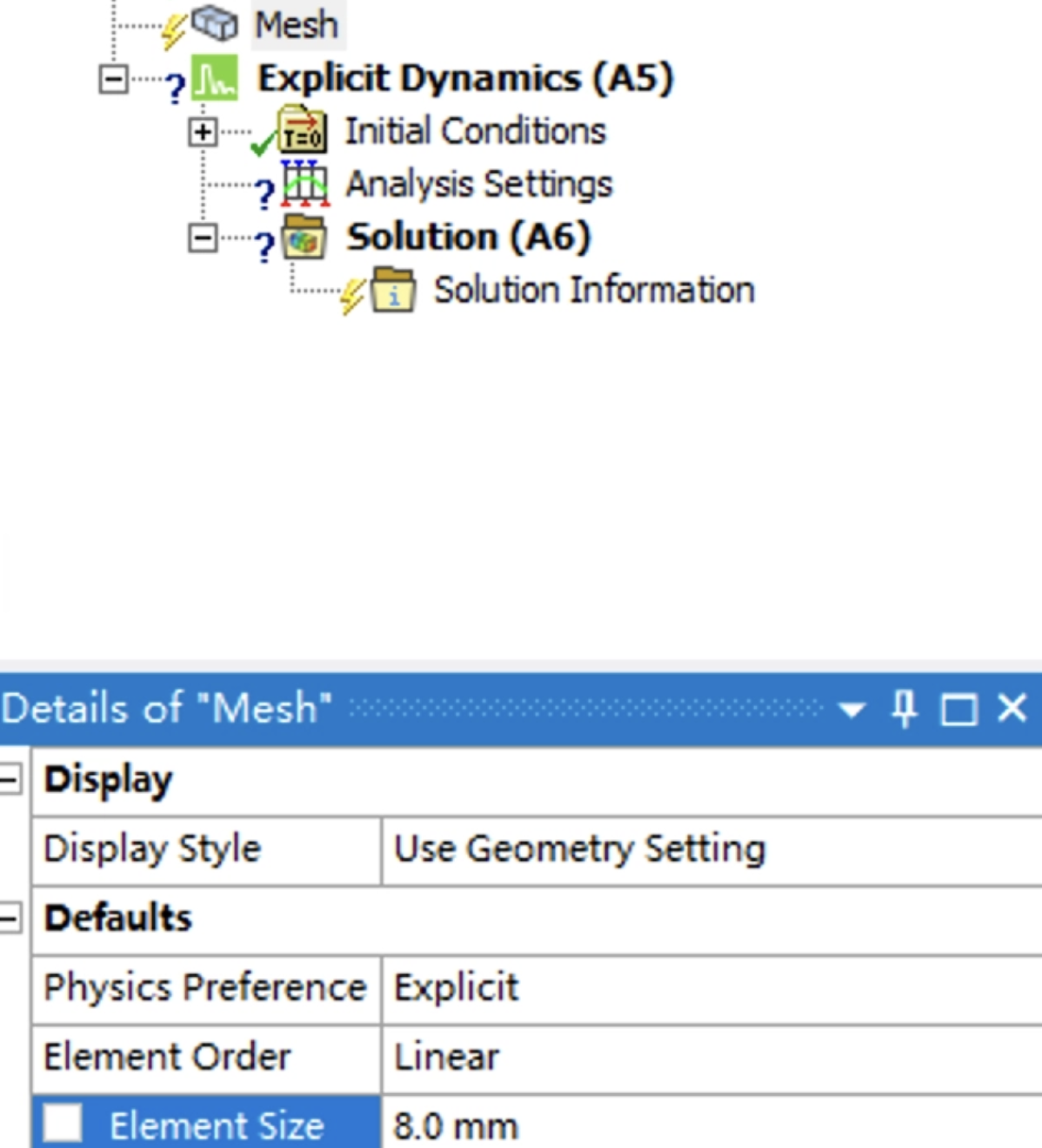

右键generate mesh，得到划分后的显示。

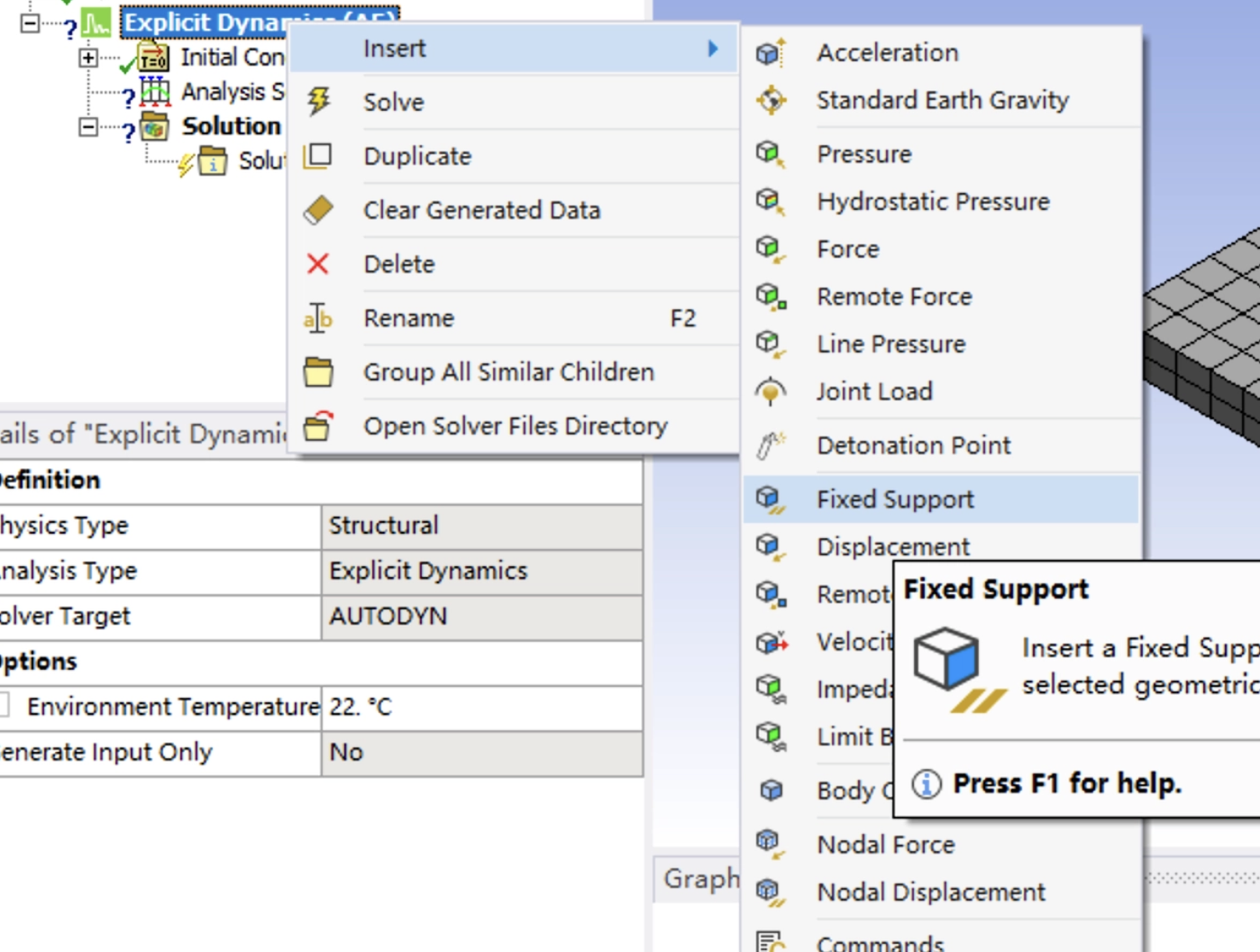

给固定约束

按contrl（mac）选择四个侧面，作为本例演示的固定方式。

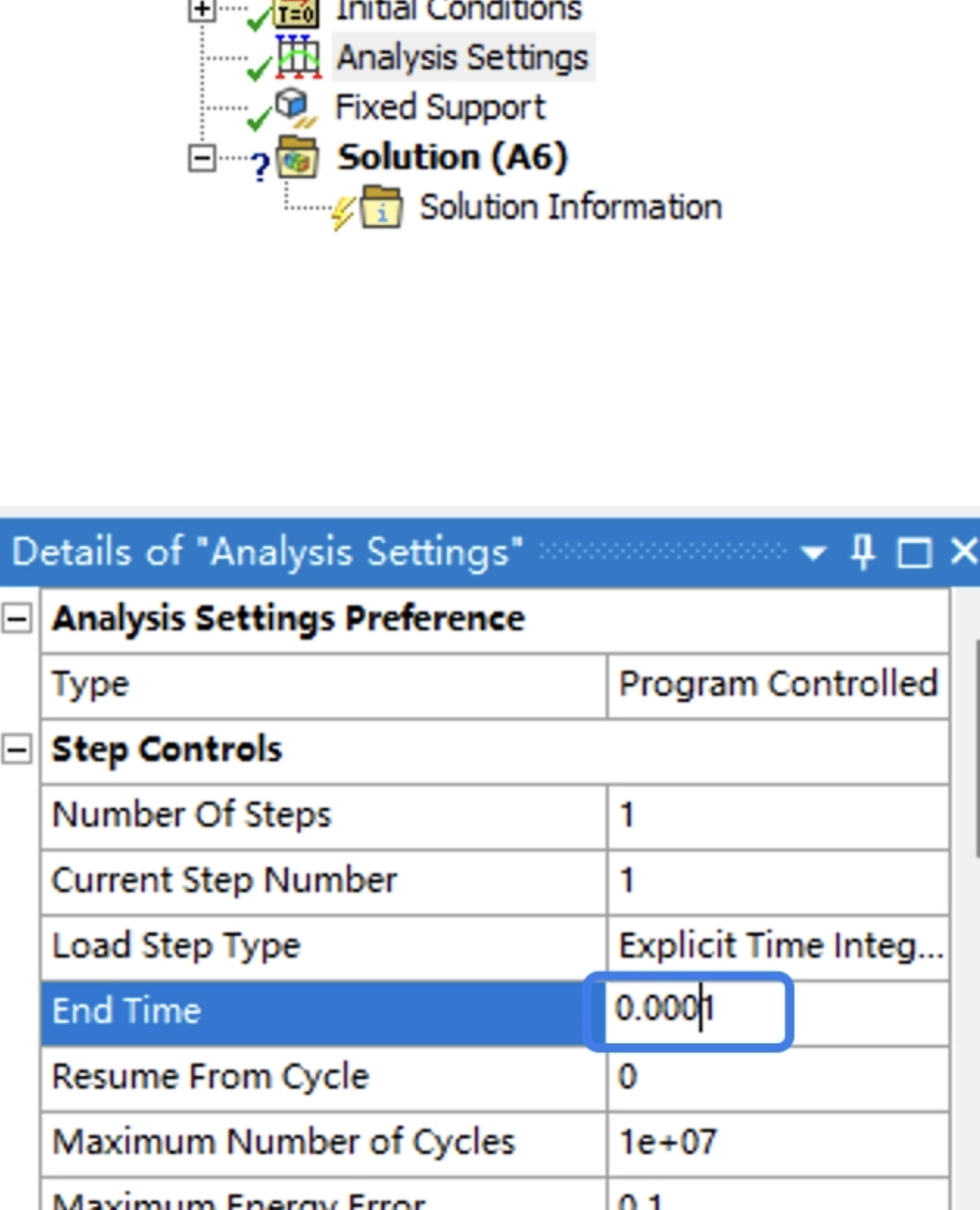

分析设置0.0001的结束时间。

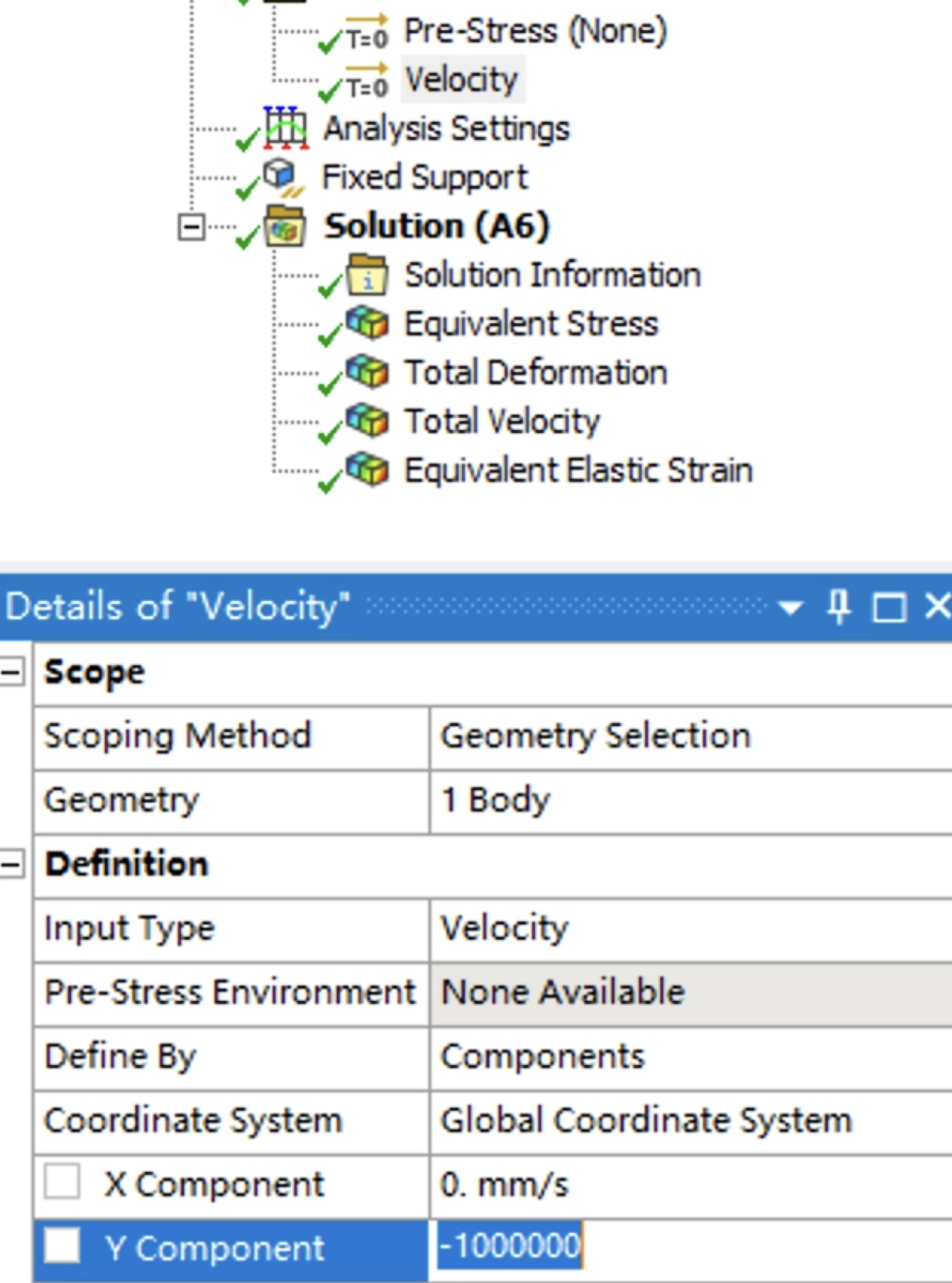

给球体设置-1000000mm/s的速度（参考子弹）

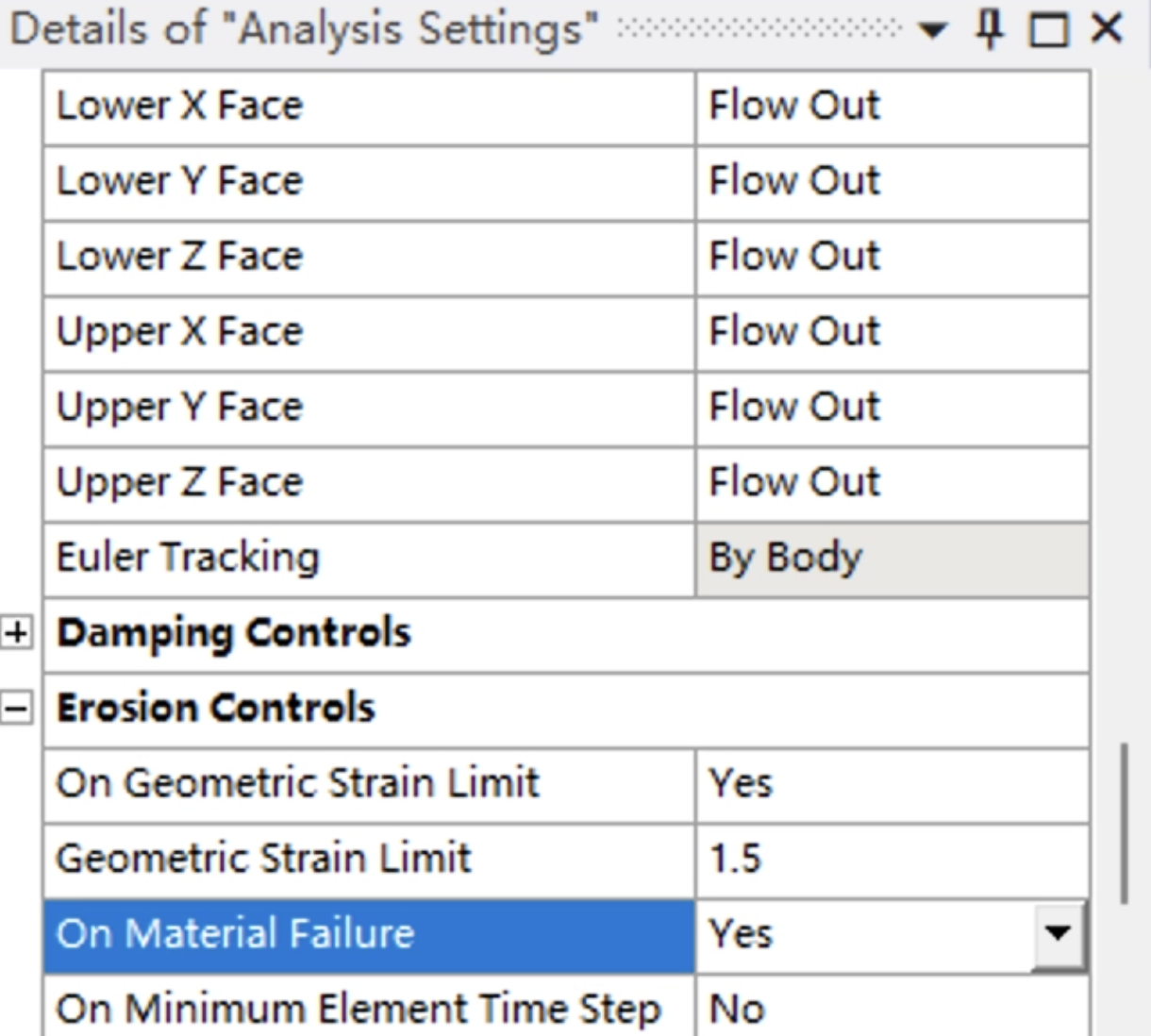

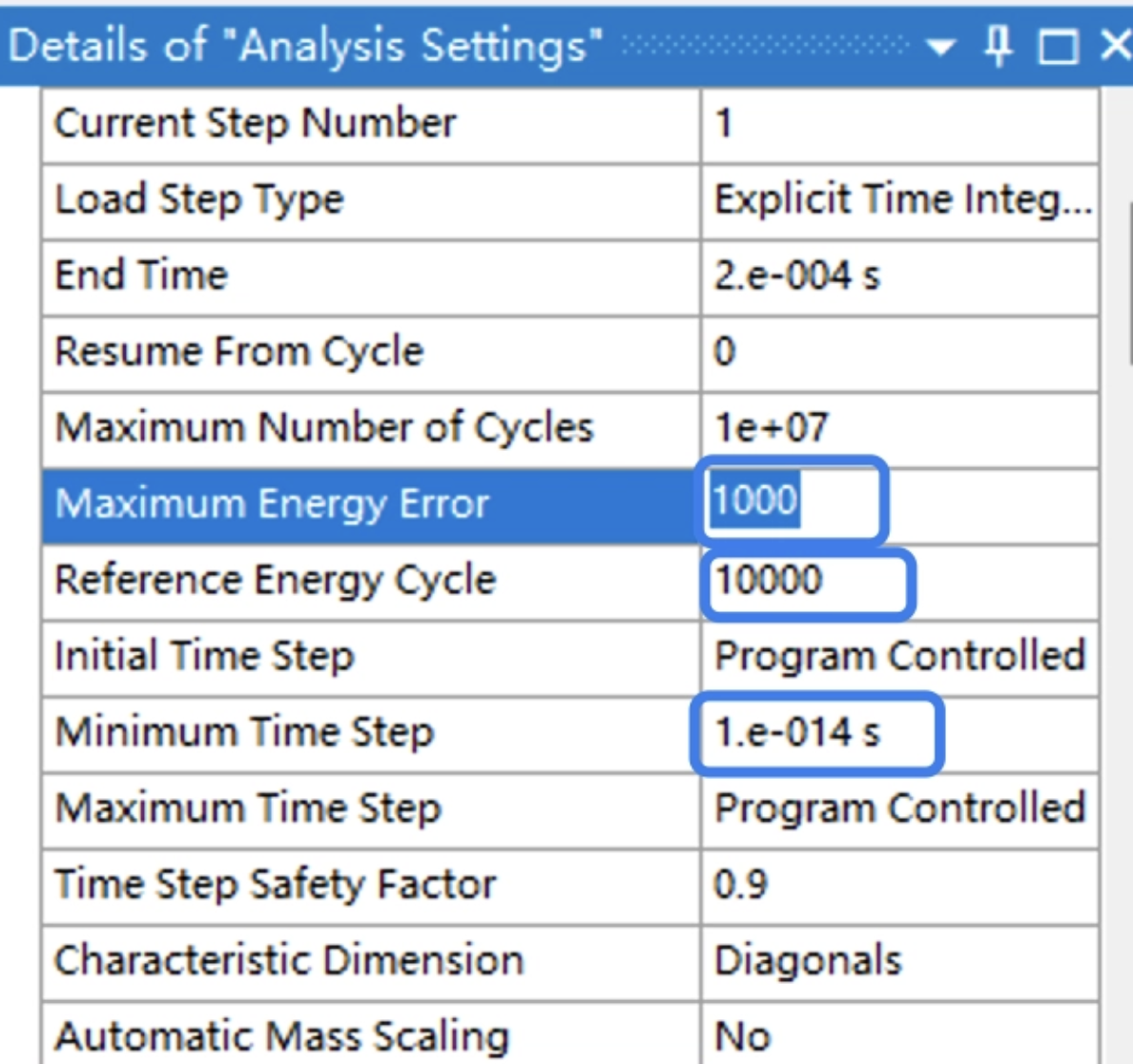

避免因过严的精度要求而导致求解报错，如下附加配置。

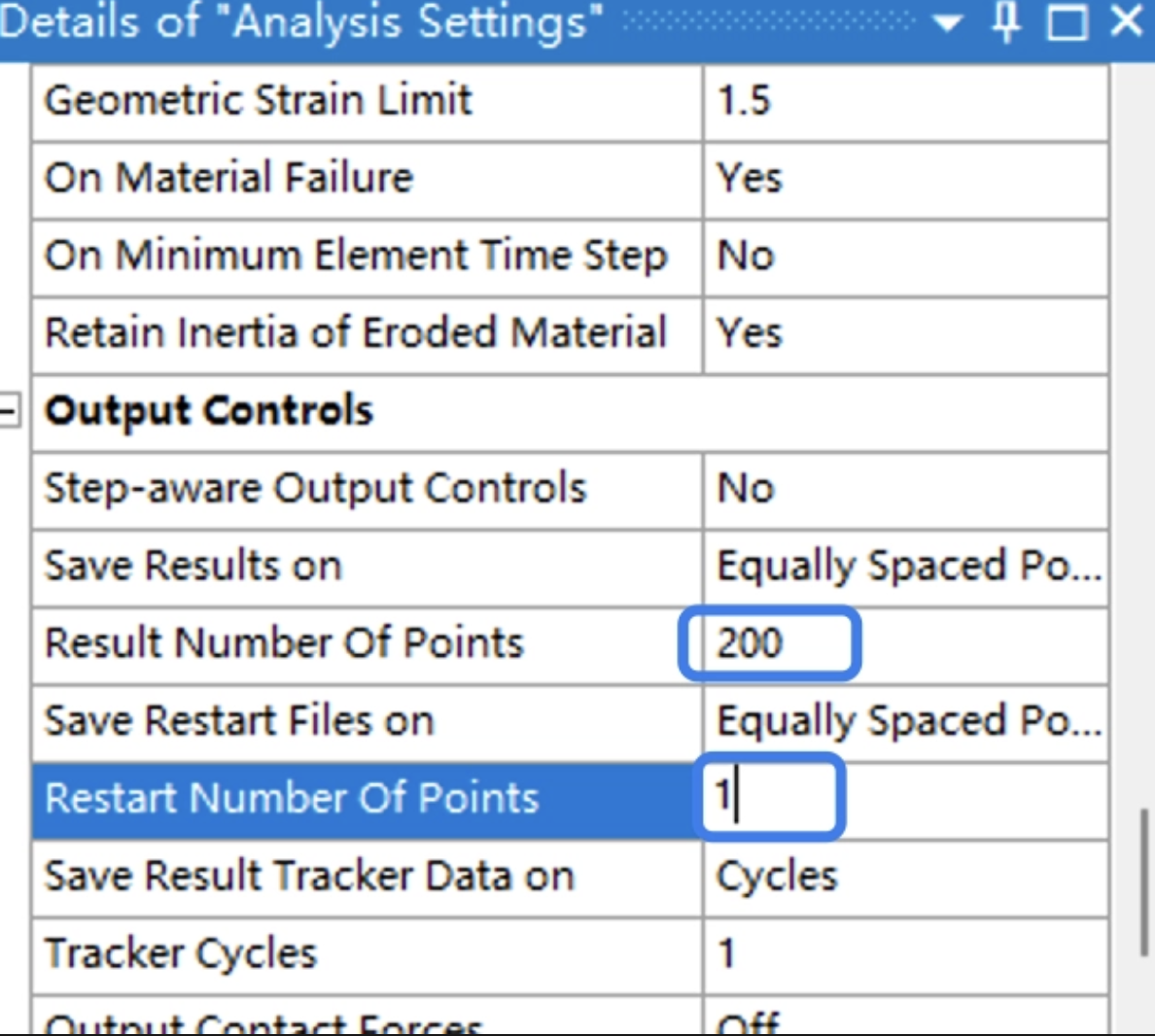

重启点数改成1，及减少保存次数至1。

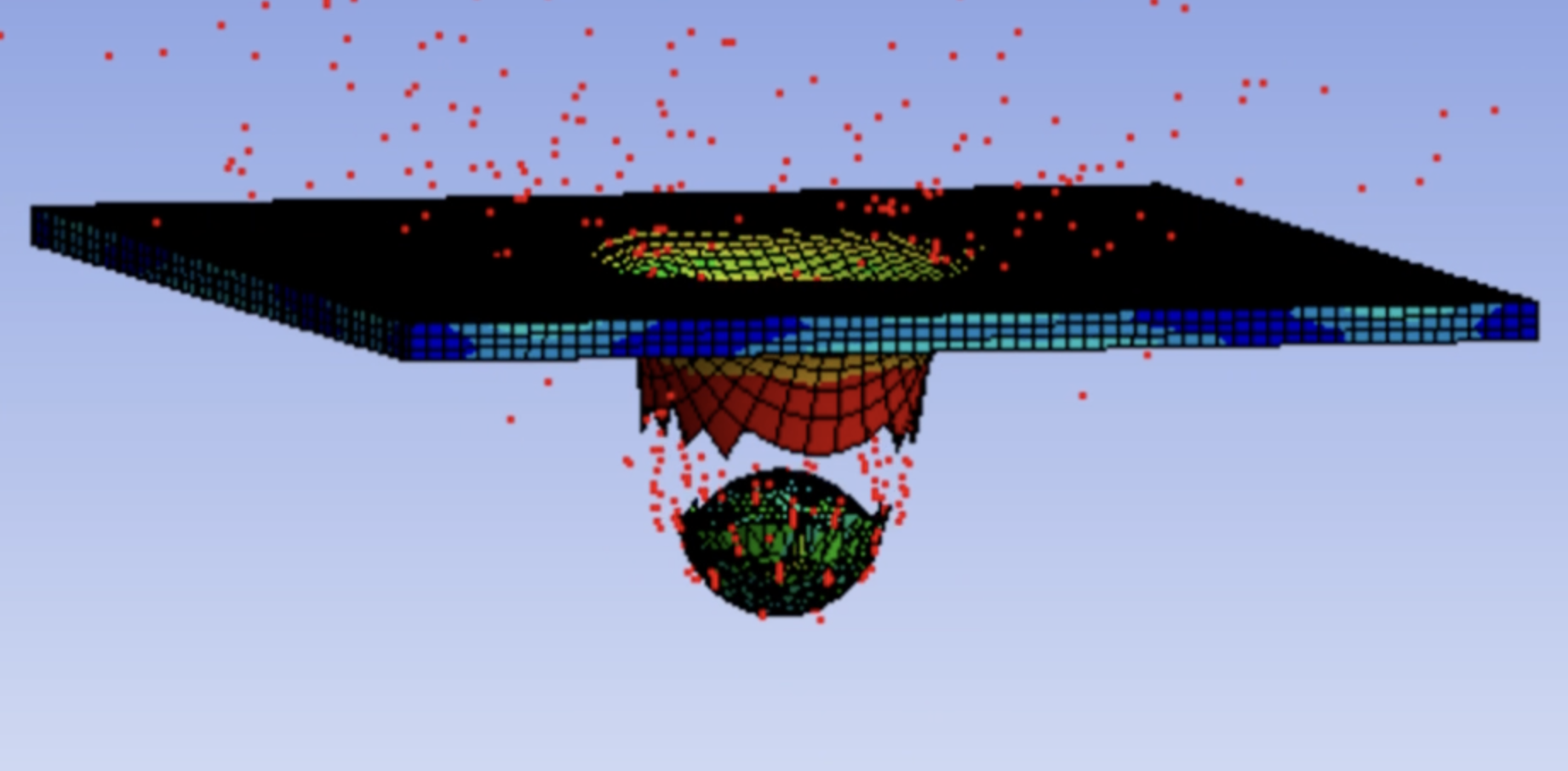

最后求解，成功后，调出solution的结果输出，如等效应力、总变形等图表。
