片体缝合
如果不是连续的，会报错；
已经缝合好的整体不能被选中；
如果是封闭的，缝合好后自动变为一个实心体；
在缝合好的基础上加厚，记得取消实心体。
警报：与目标体不相连的片体中
检查方法：使用检查几何体命令，如果有重合部分，裁剪去除。
另外缝合时公差设置的小一些，加厚时公差设置大一些，以免加厚失败。

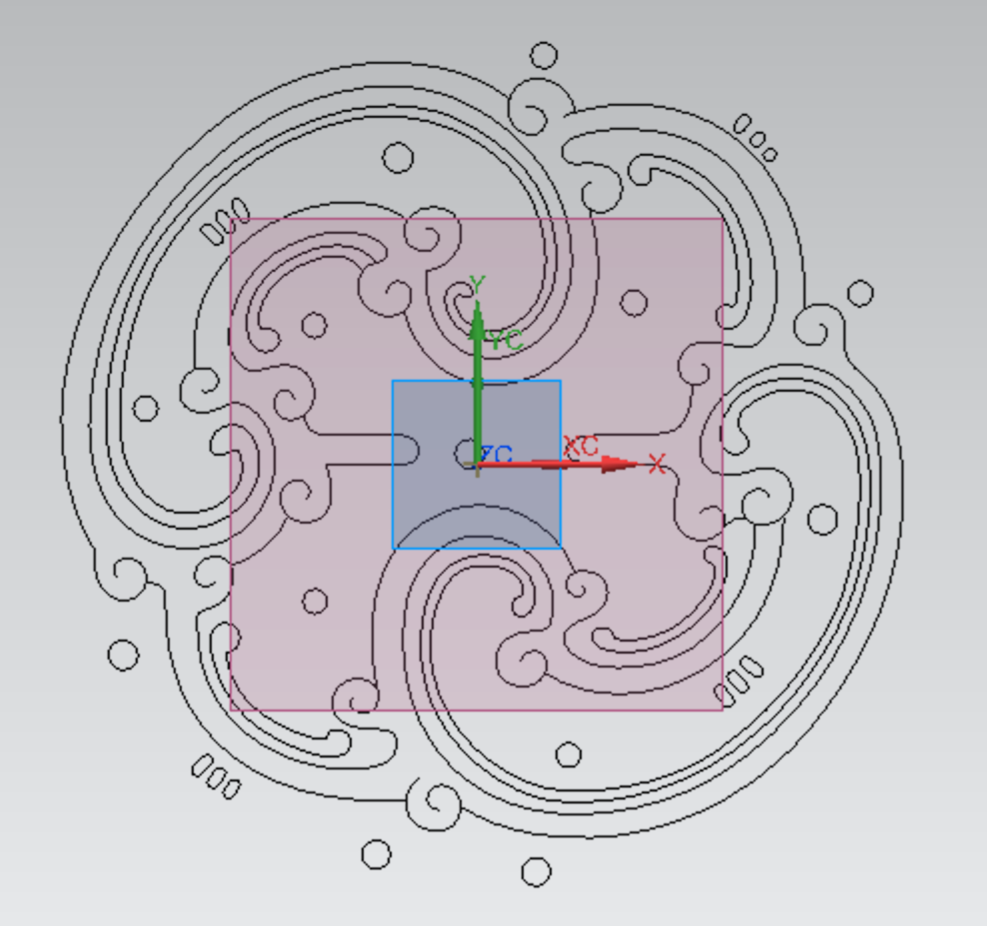

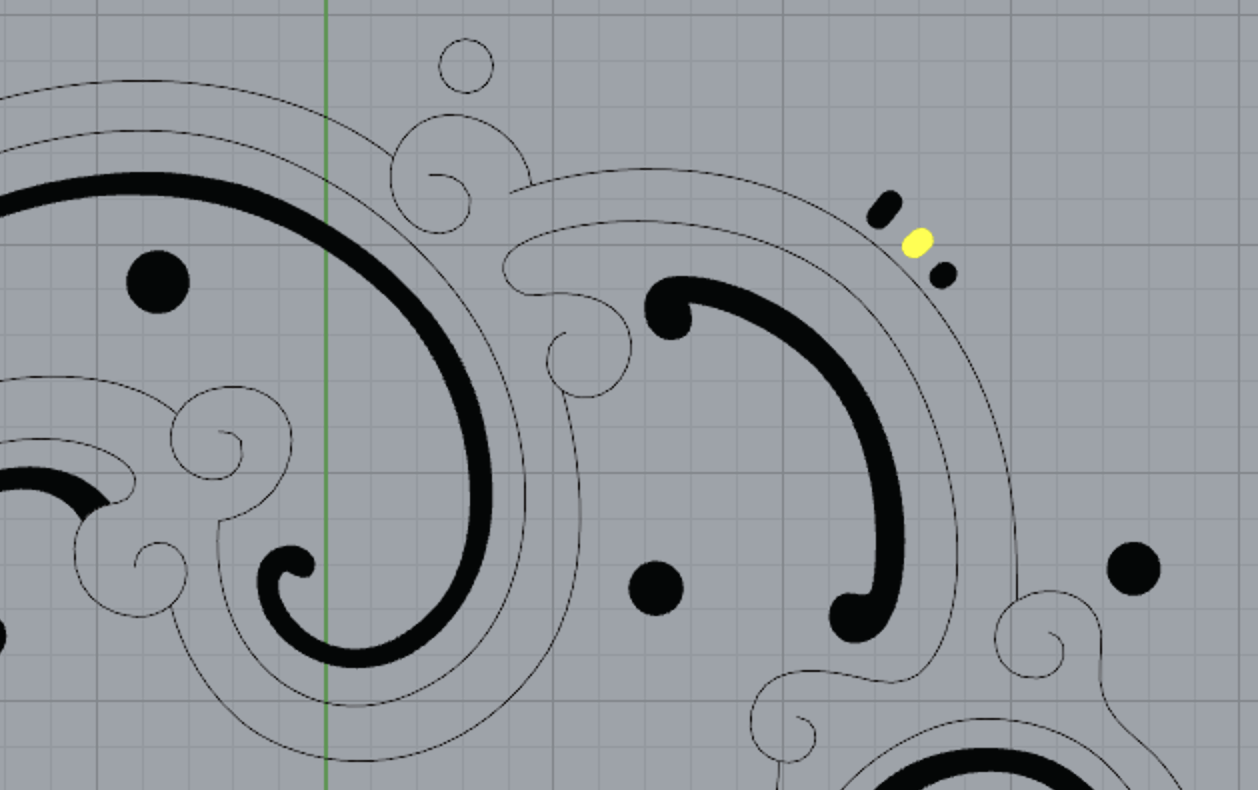

ai转到ug处理
由ai软件导出的igs样条曲线，在ug中可能无法实现拉伸。
这在ai导出设置中进行配置，确保得到的是无断裂的线条数据。
对于样条曲线生成特征实体
线条数据质量较差时，可能会带来以下麻烦：

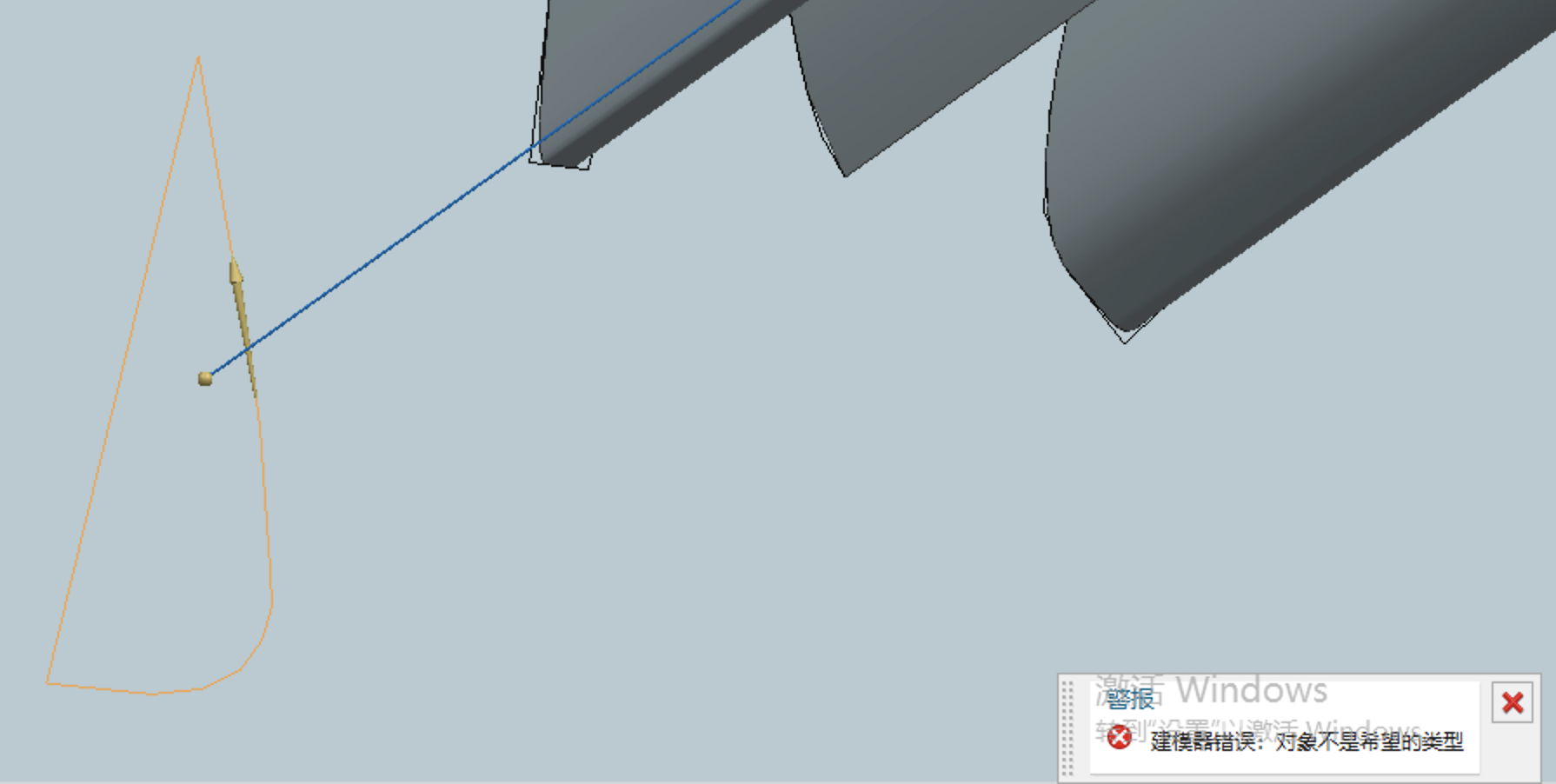

如样条曲线端点未重合，警报对象不是希望的类型。

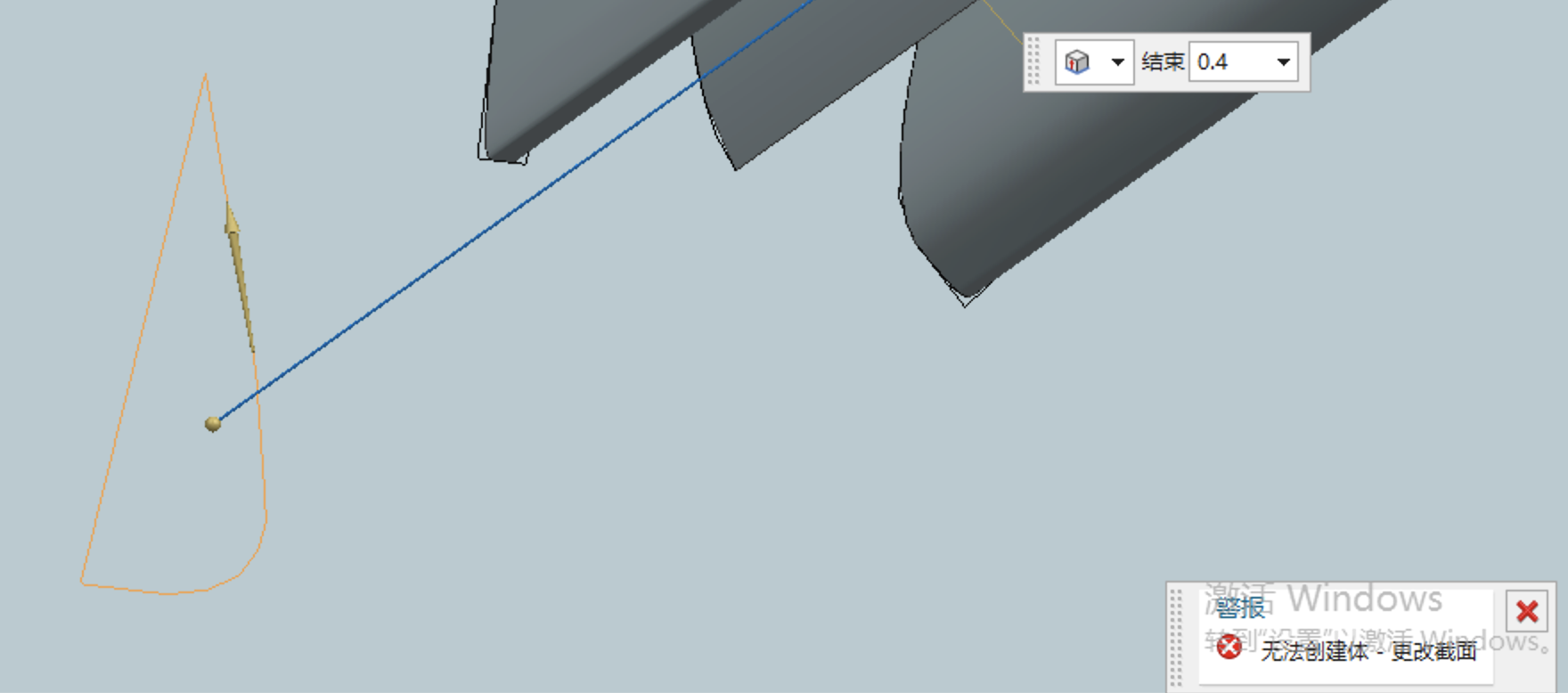

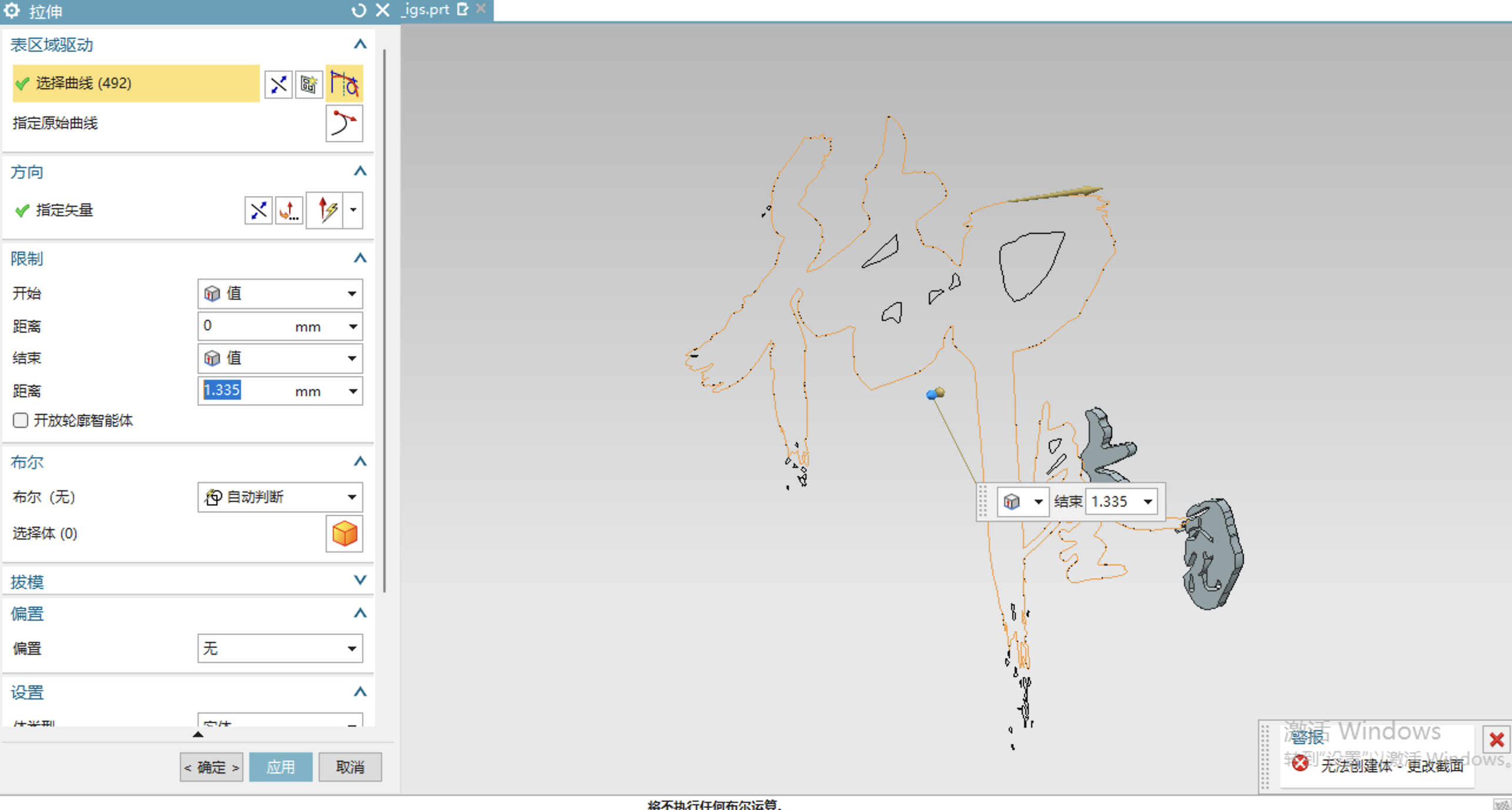

尖角位置添加样点，构成倒角效果后，警报无法创建体。

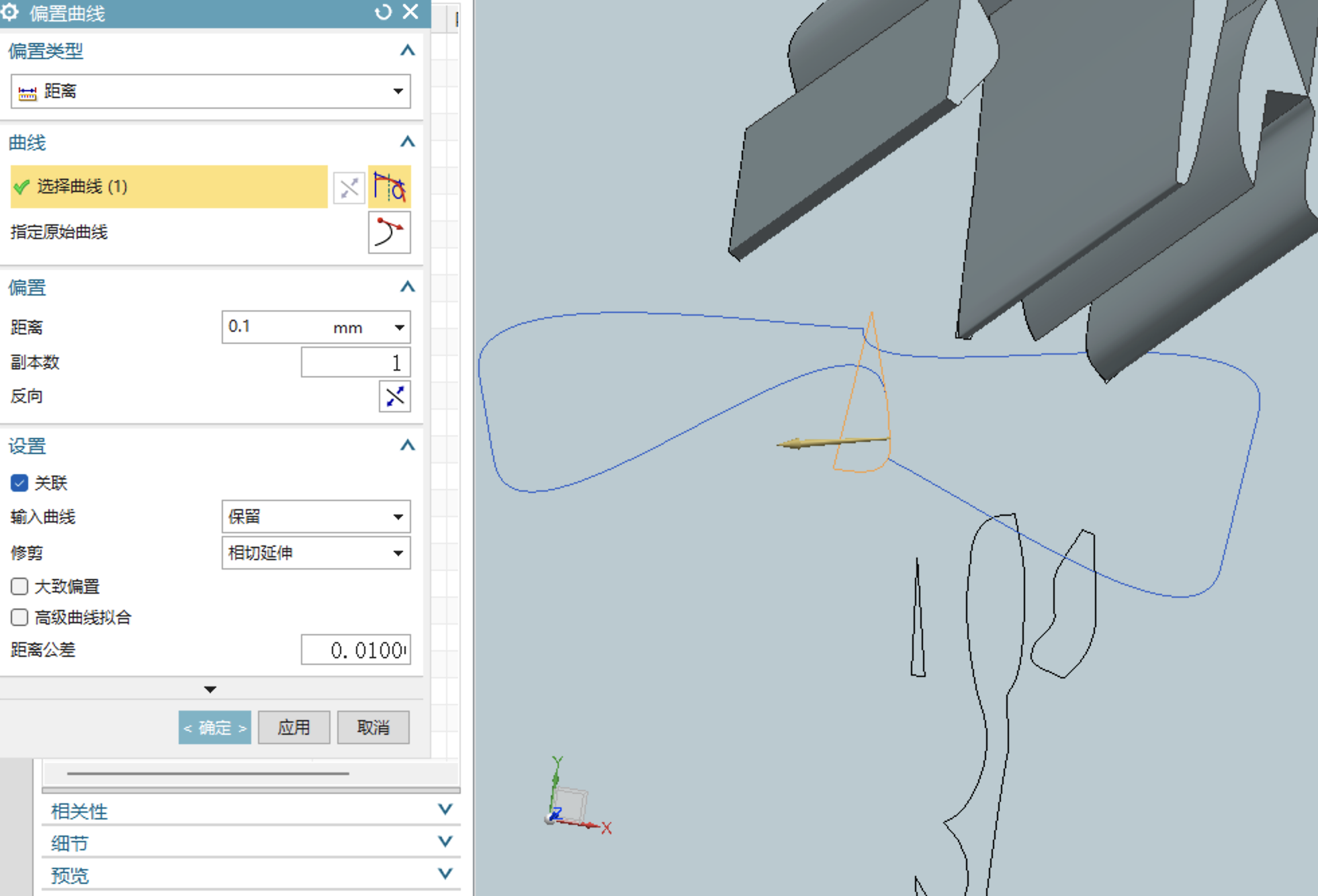

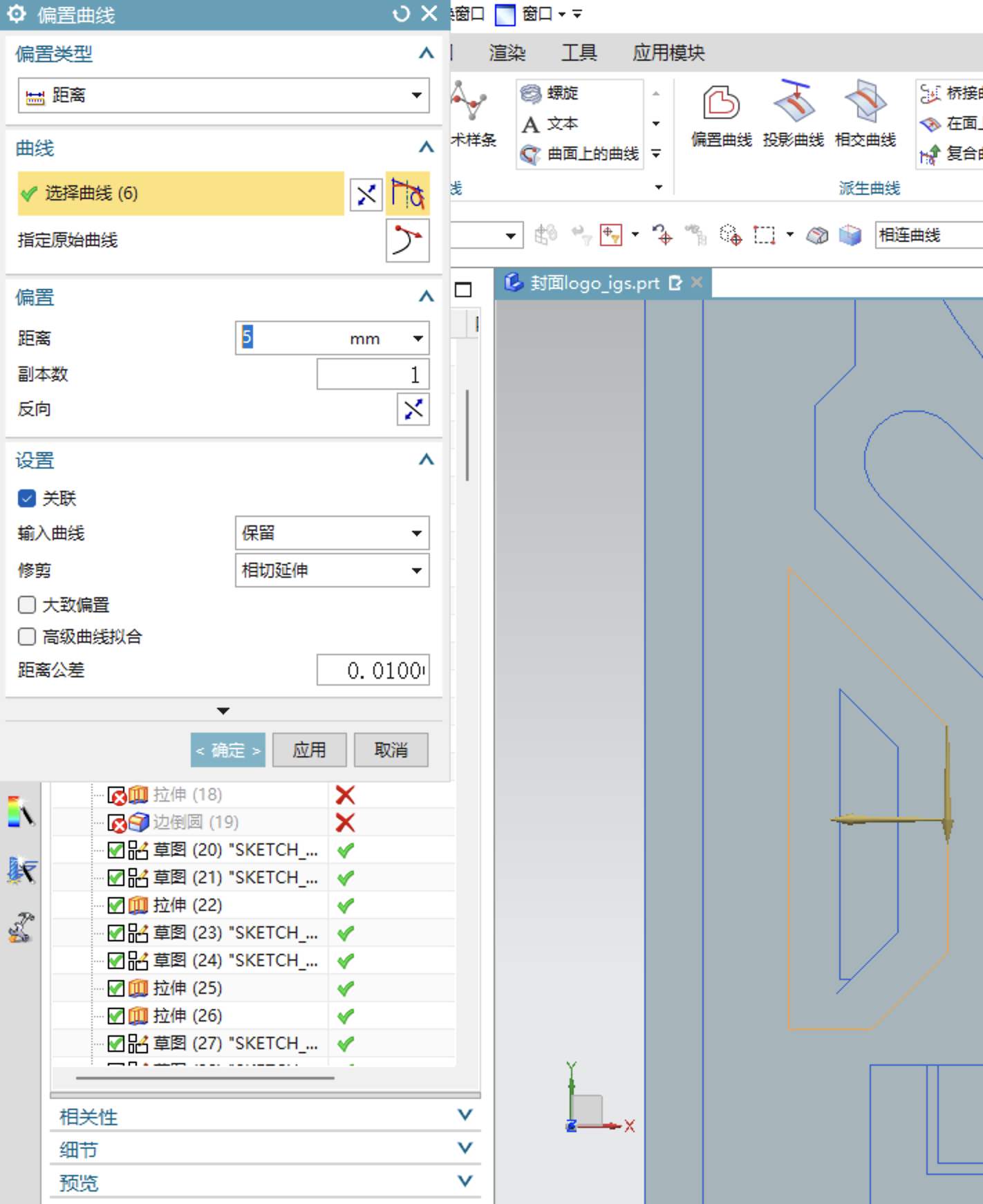

尝试通过偏置曲线命令来检查，出现了意想不到的形状，那可以确定实际曲线轮廓并不像现看到的这样光顺。问题原因有可能是艺术样条的极点有错位或者多个极点重合。
无参曲线拉伸并设置厚度
先将曲线生成具有高度的片体，再对片体加厚，方向可以按需调整。
在拉伸中设置偏置可以出同样的效果，但对于操作的曲线有一定要求。例如相交的曲线不能同时拉伸。

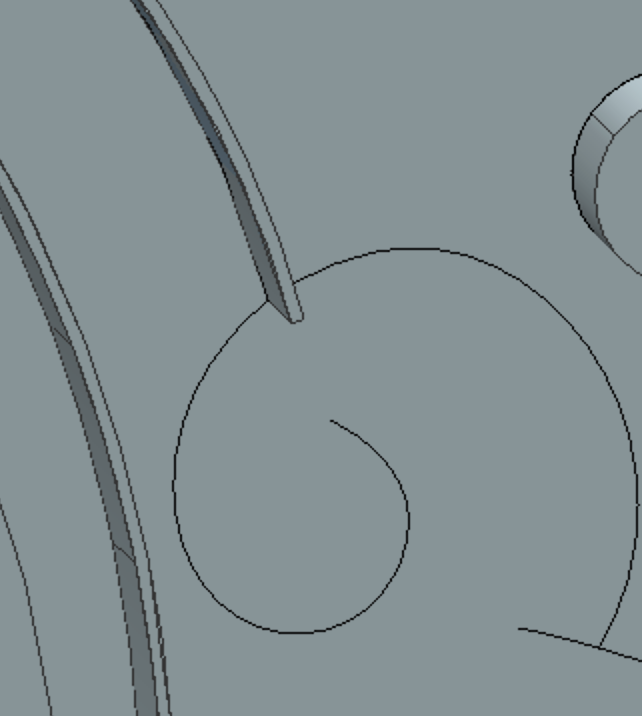

另外，选取的需要是连续的曲线，不然生成的会有断口。
缩放功能及导出stp实体

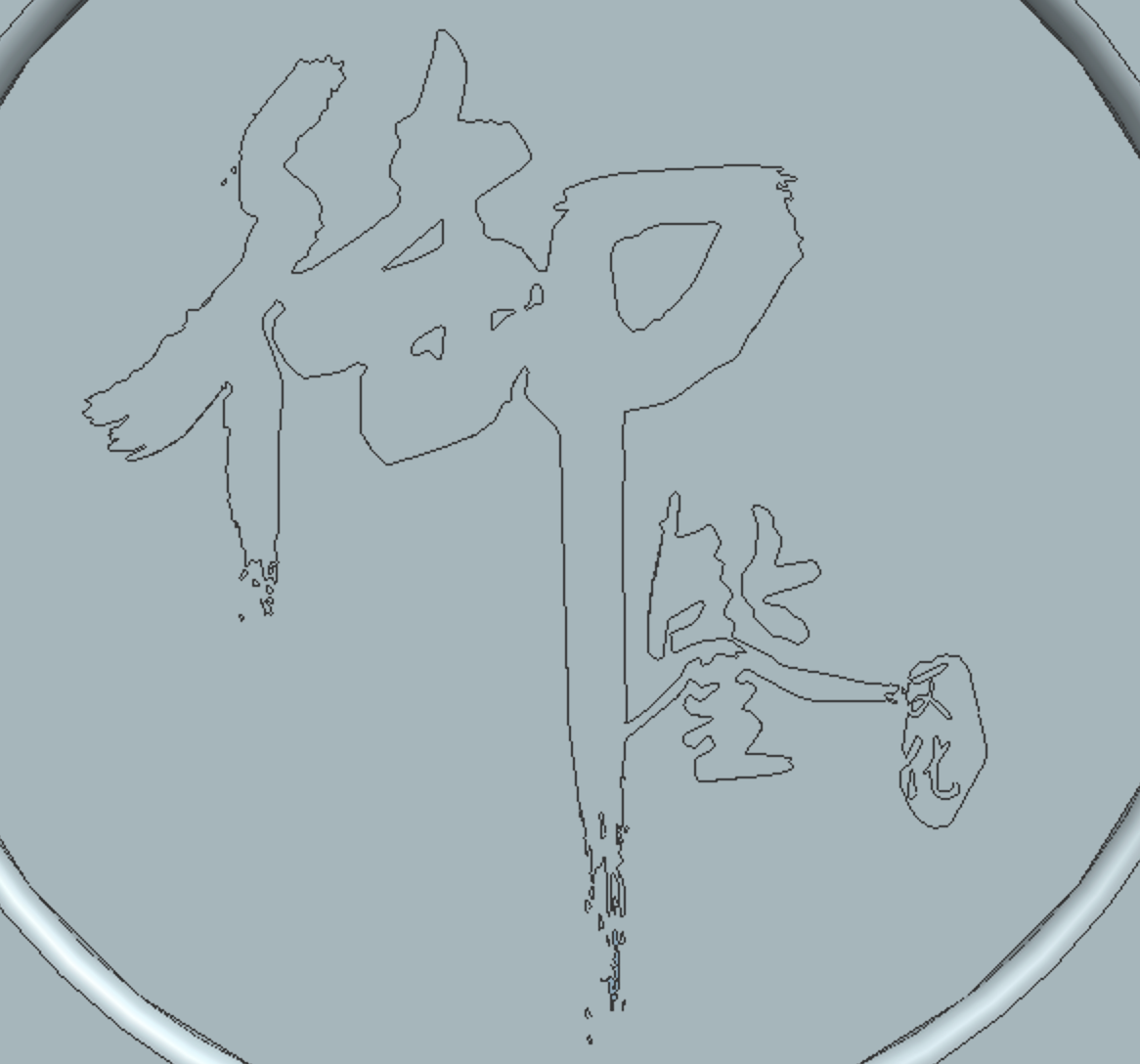

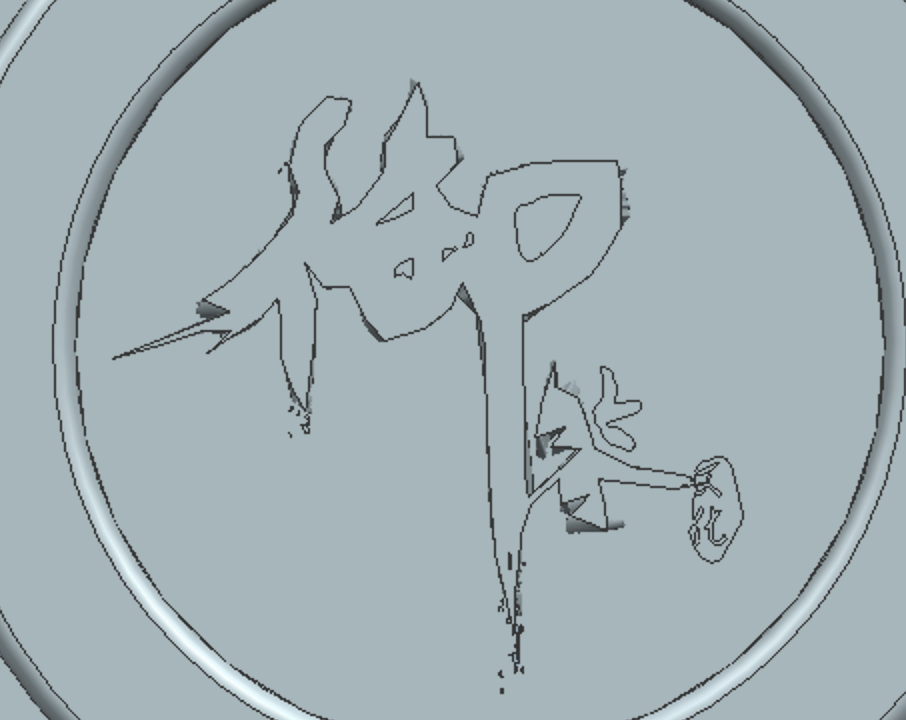

不规则的字体经缩放后有可能会失真变形。

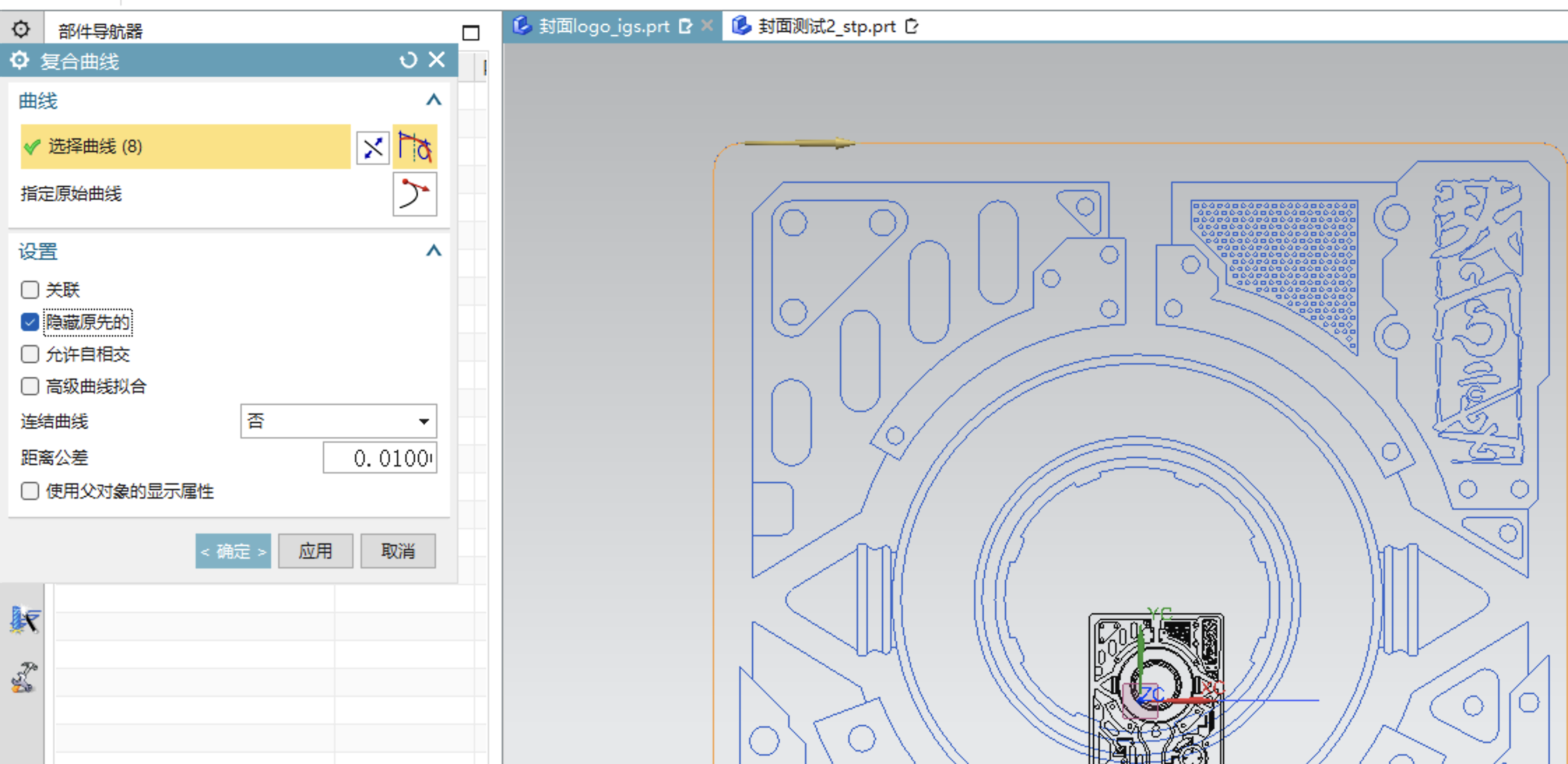

如果均匀缩放不能解决，那回到之前的操作。就是在拉伸成图案步骤前，先缩放曲线，再将缩放曲线转成复合曲线，去掉关联，隐藏原先的。

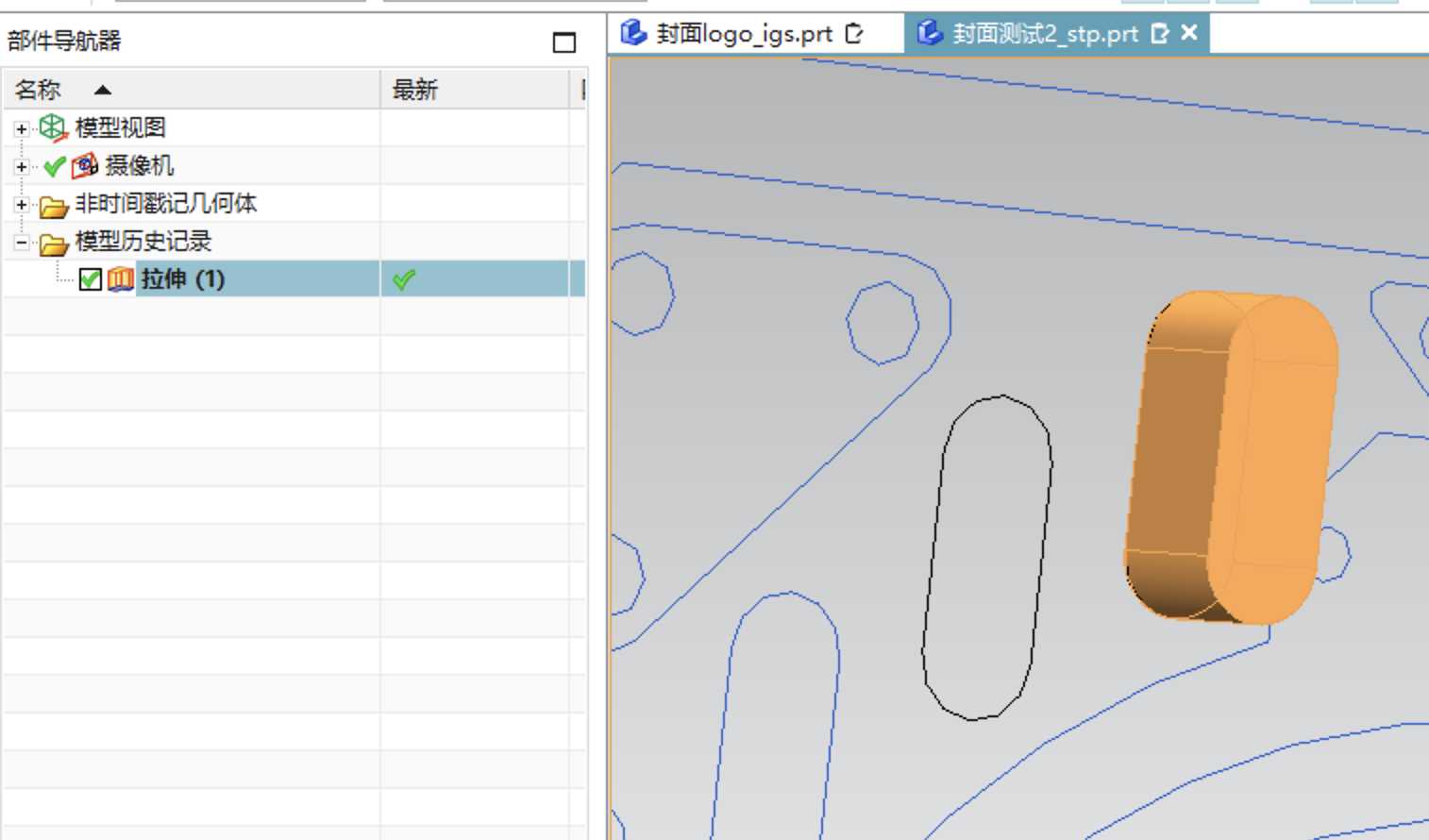

可以先导出stp，再进行实体操作。
复合曲线拉伸后倒角问题
对复合曲线拉伸后，无法进行倒角问题，根本选不到实体边。

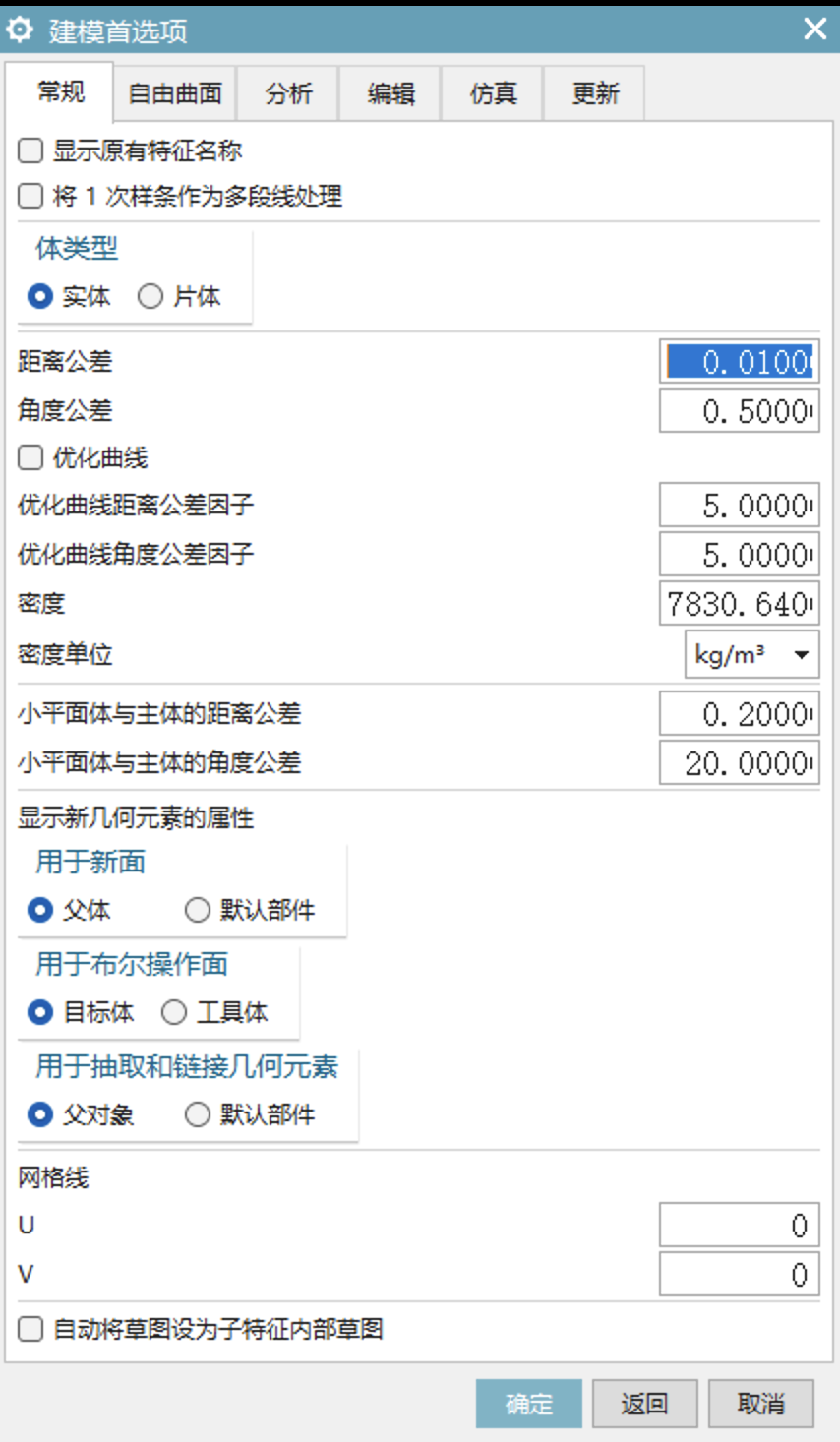

解决办法：修改配置，菜单->首选项->建模，取消勾选将1次样条作为多段线处理。

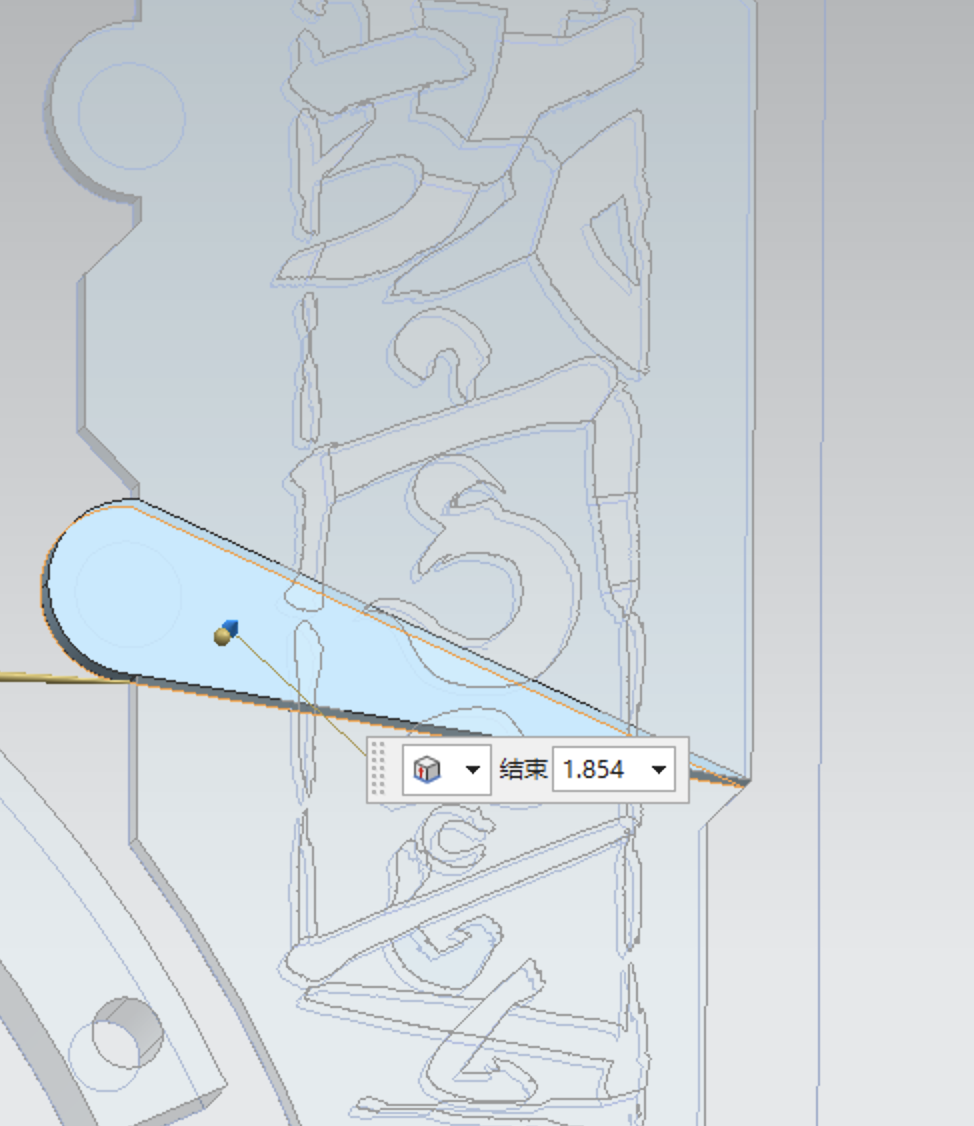

复杂图案可以通过分块勾勒轮廓，分别拉伸。

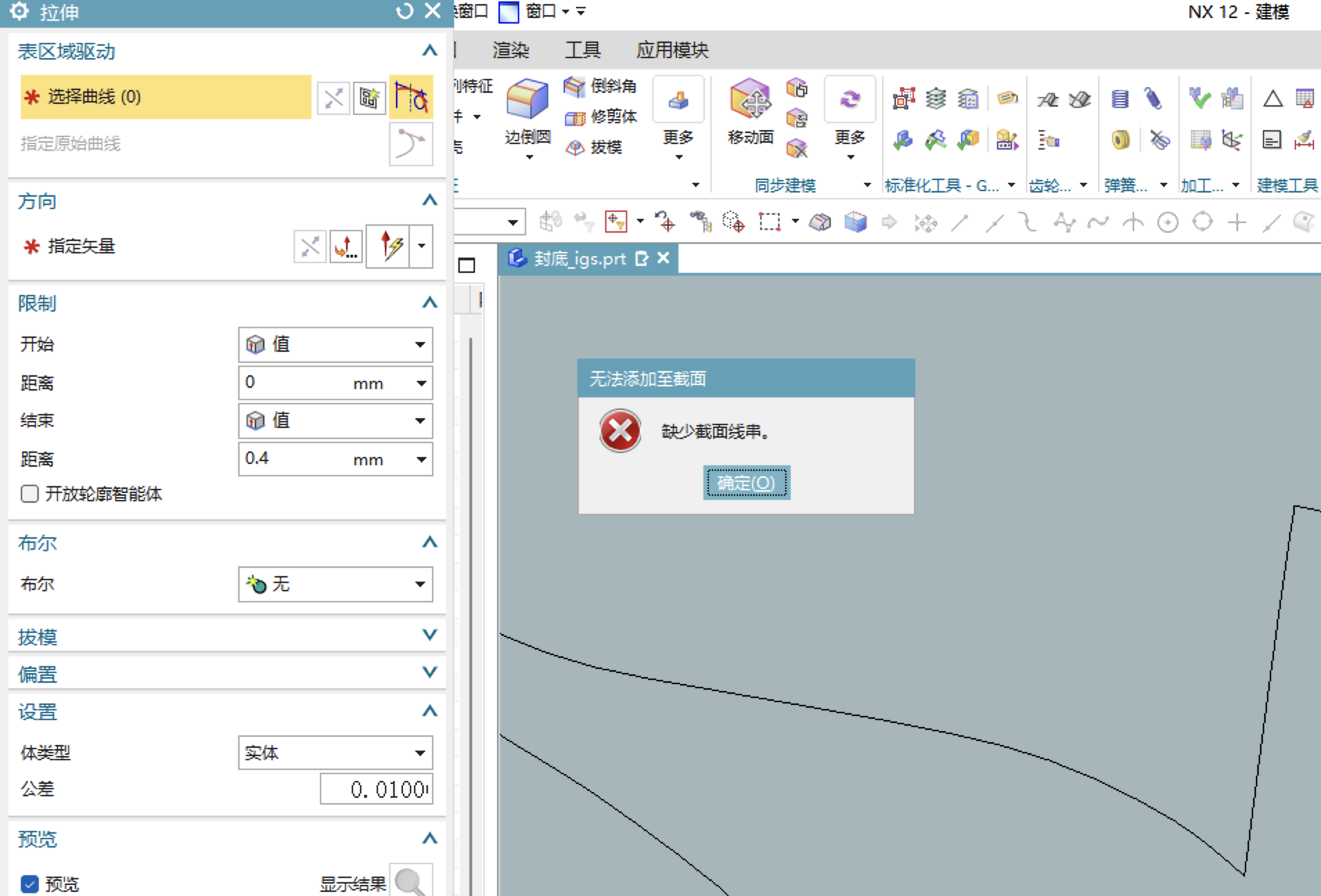

精度较差曲线如何拉伸？
遇到非拉伸等实体格式则无法导出
- 检查模型的几何约束、连接和约束关系
- 确保正确选择要拉伸的对象
- 参数设置
- 尝试简化模型
- 软件本身的问题
