将多段曲线聚合为单一曲线

Solidworks的套合样条曲线命令，该功能可将多段草图线段、模型边线或断续实体合并为一条平滑近似的样条曲线，常用于在Solidworks建模过程中简化复杂轮廓、消除尖角、提升曲面光顺度。

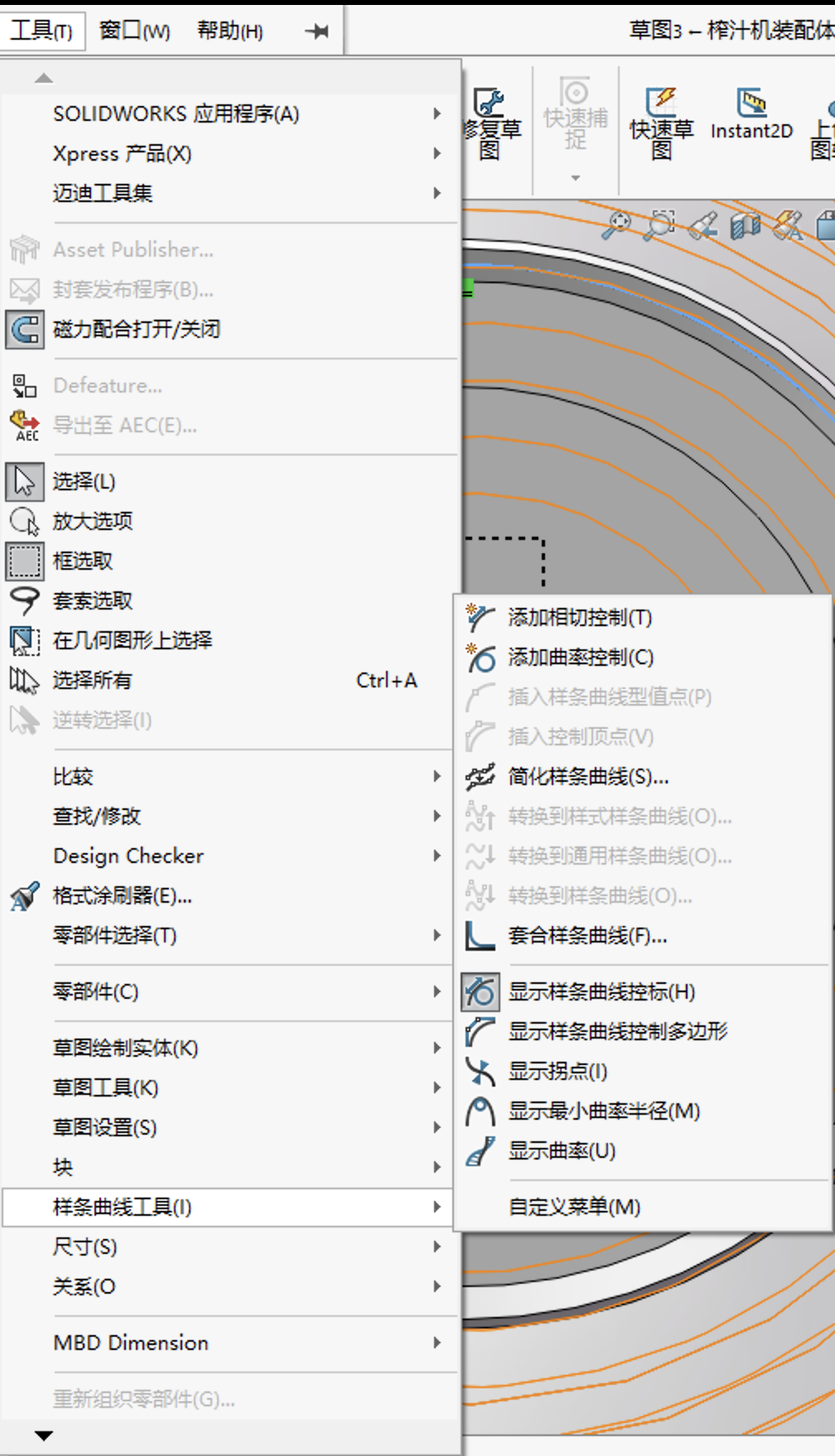

在草图绘制环境下，选择工具—>样条曲线工具—>套合样条曲线，可将多线段聚合为一条曲线。

内螺纹和外螺纹模型绘制

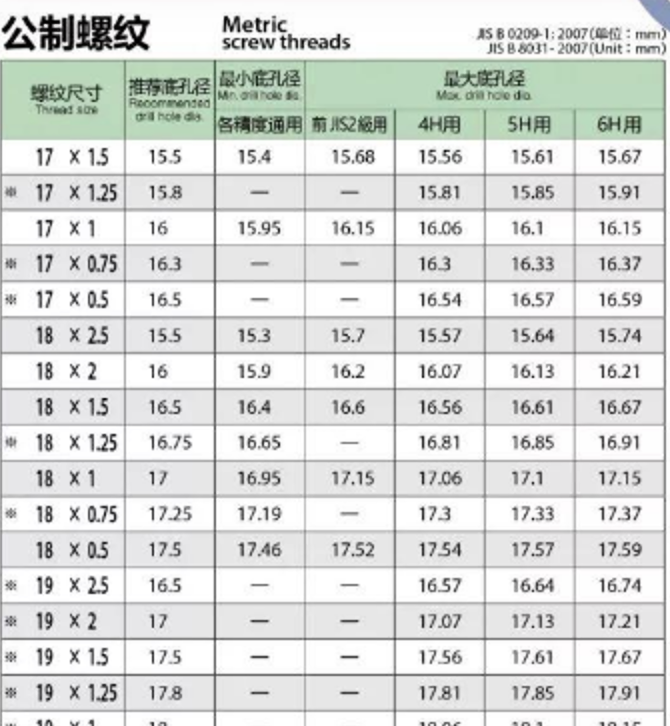

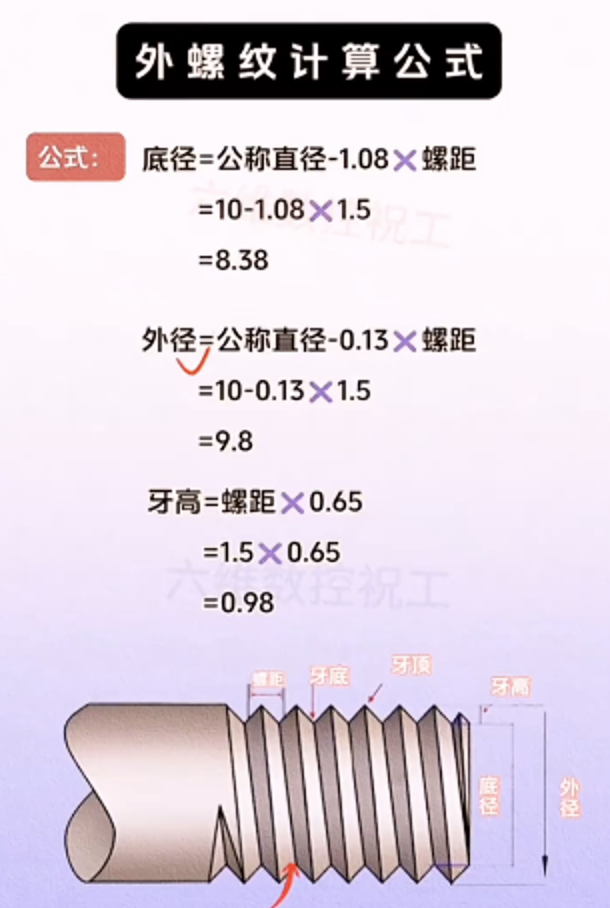

注意实际加工时，底孔按照规范来取直径值，如M24*2的底孔22mm。

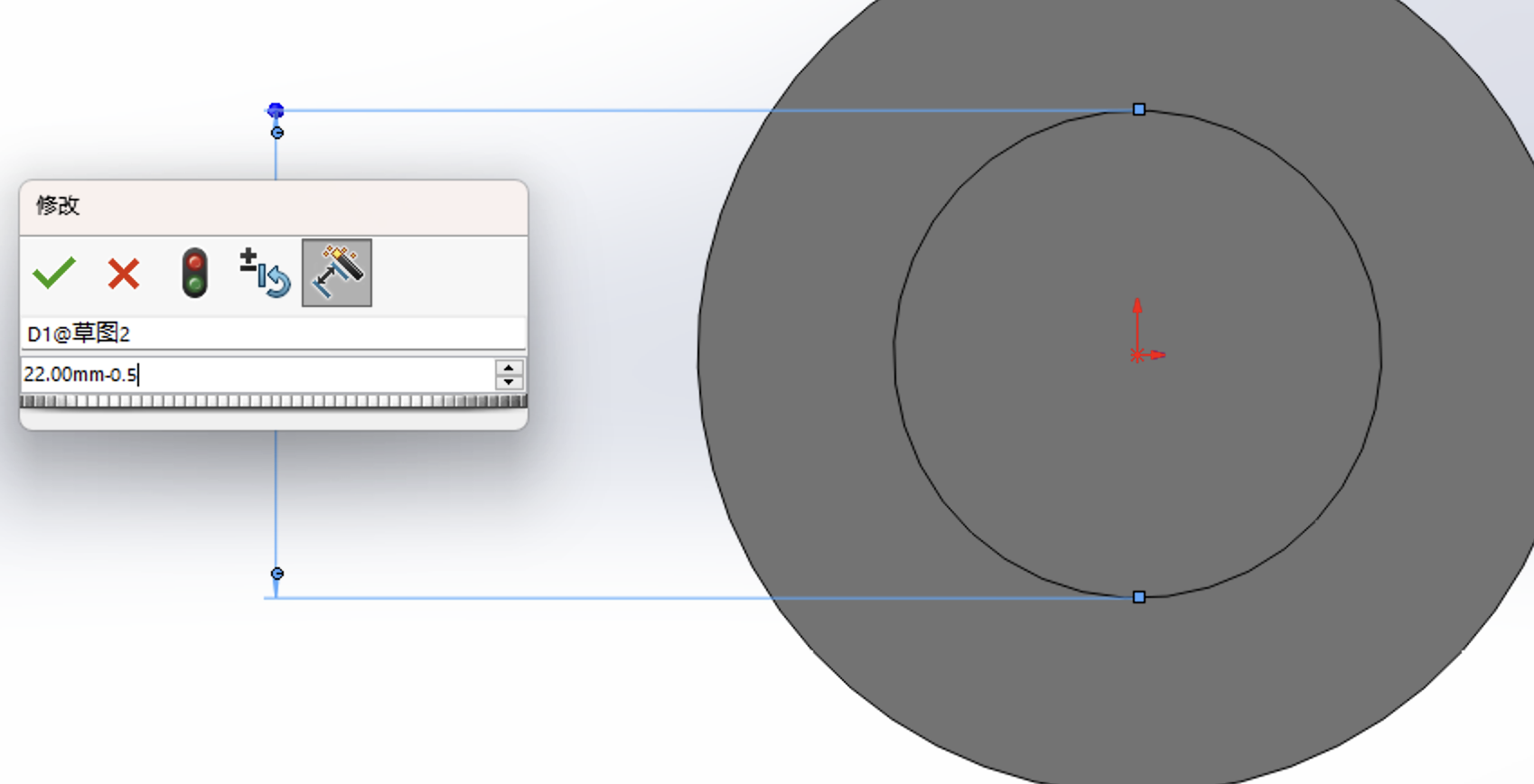

模型用于3D打印时需注意由于材料收缩、层高误差和打印精度限制，给螺纹配合留点间隙。如通过异型孔向导生成的标准螺纹，可缩放调整，外螺纹按‌100.5%~102%，内螺纹按98%~99.5%；如通过扫描绘制螺纹，螺旋线的直径加上（内螺纹）或减去（外螺纹）0.5mm。前述值根据不同材料收缩特性和精度来定。

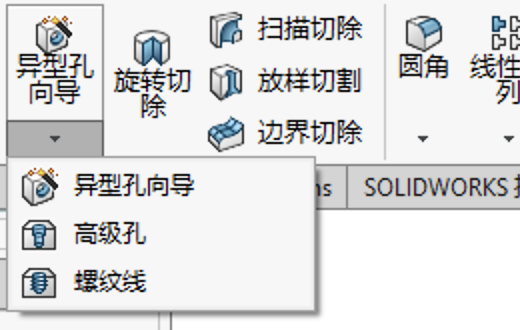

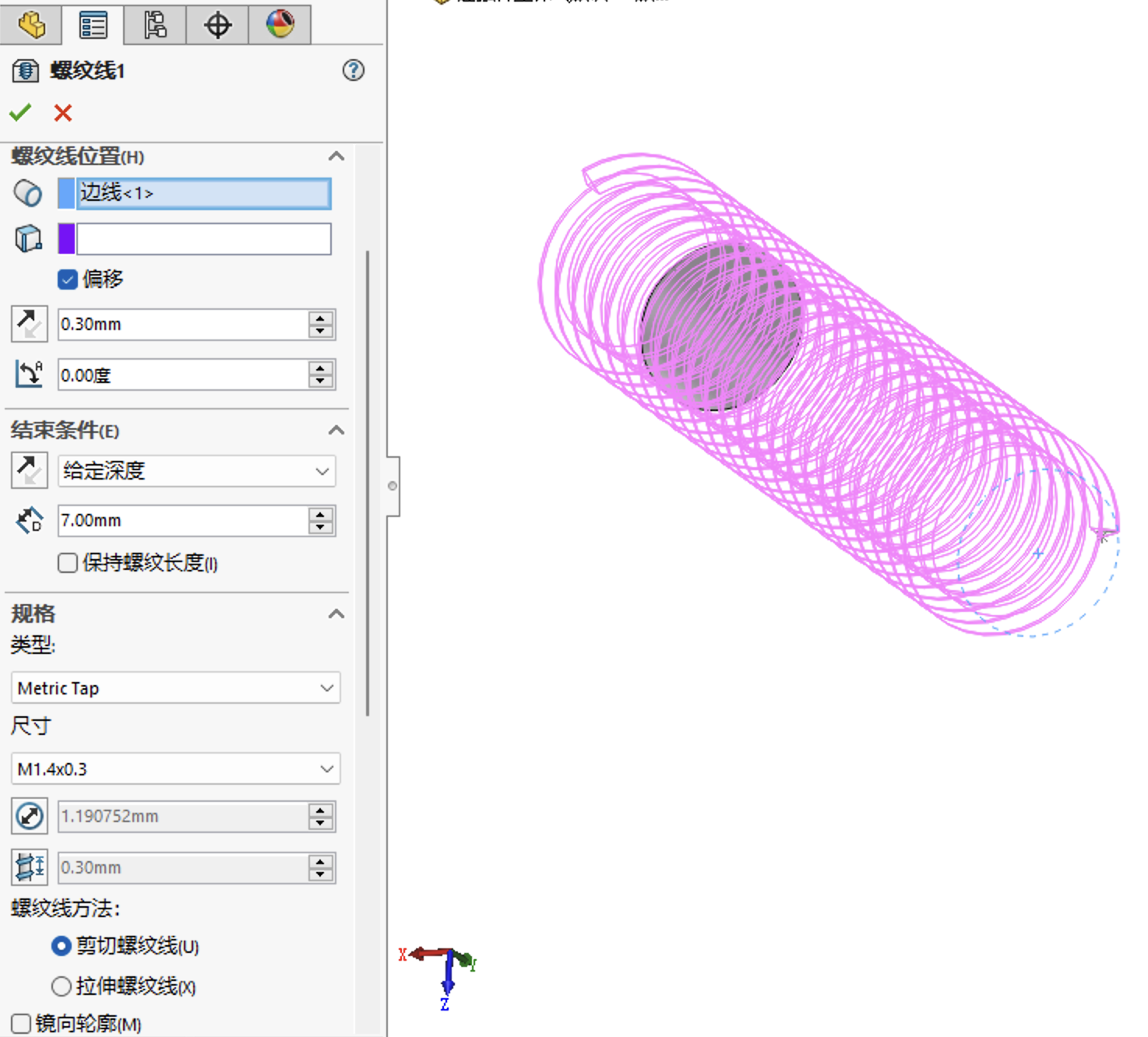

在绘制螺纹孔时，按照规范绘制底孔，在螺纹线选项卡设置与外螺纹一致的公称直径和螺距，螺纹线方法选拉伸螺纹线。

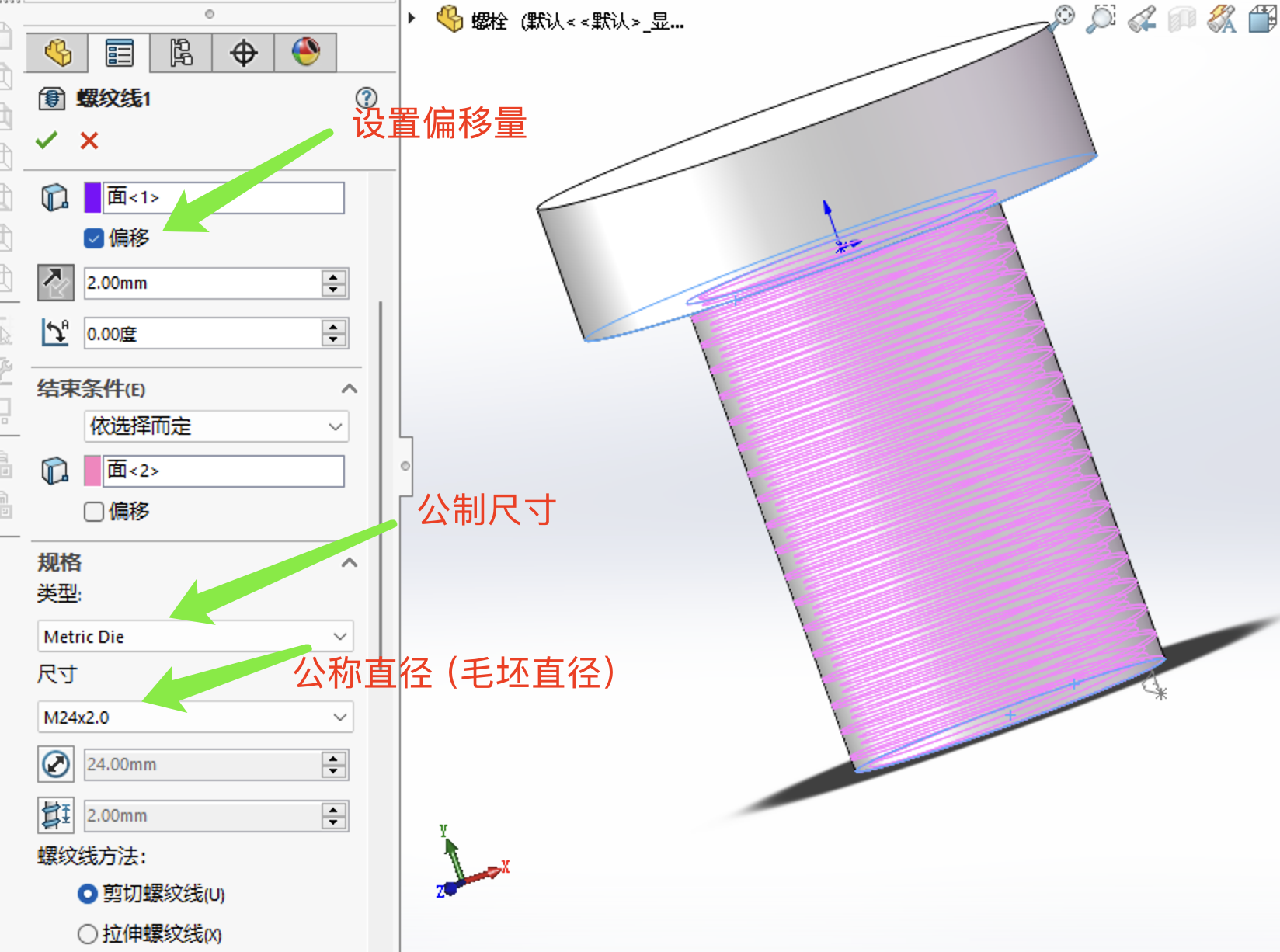

在绘制外螺纹时，在螺纹线对话框中，起始位置可设置偏移，剪切螺纹线用于打外螺纹。

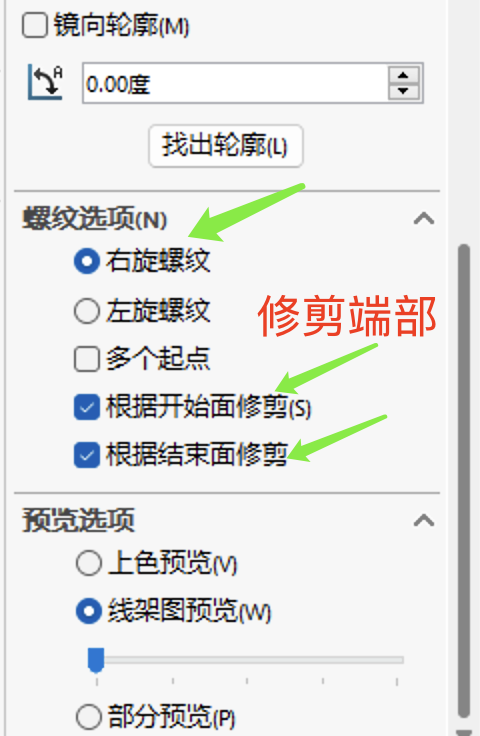

另外螺纹左右旋的配置，端面的修剪。
