Solidworks装配体打孔和合并零件

打孔时的定位

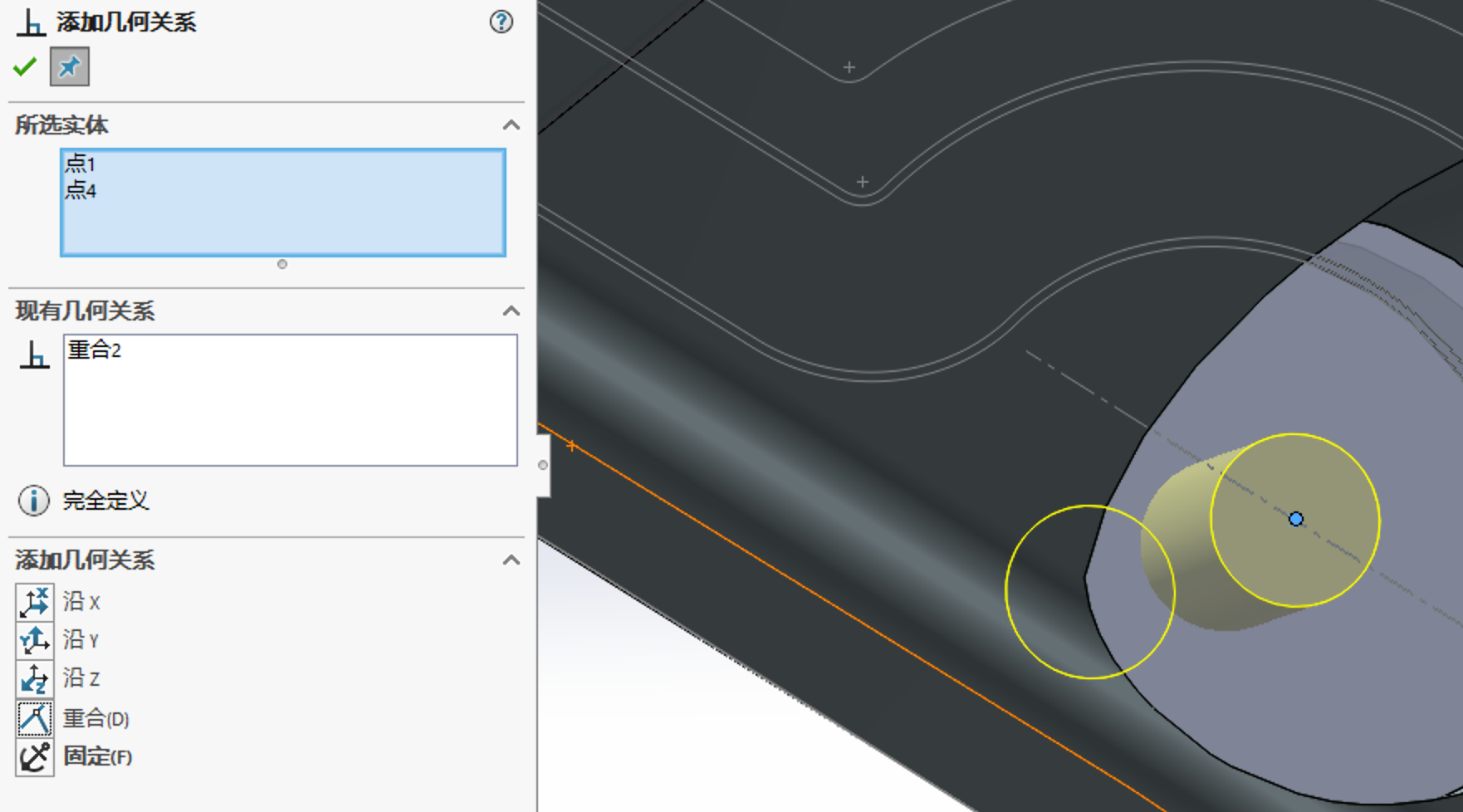

在面上任意位置画出孔，运用草图的几何约束，约束孔的位置。

装配体的配作打孔

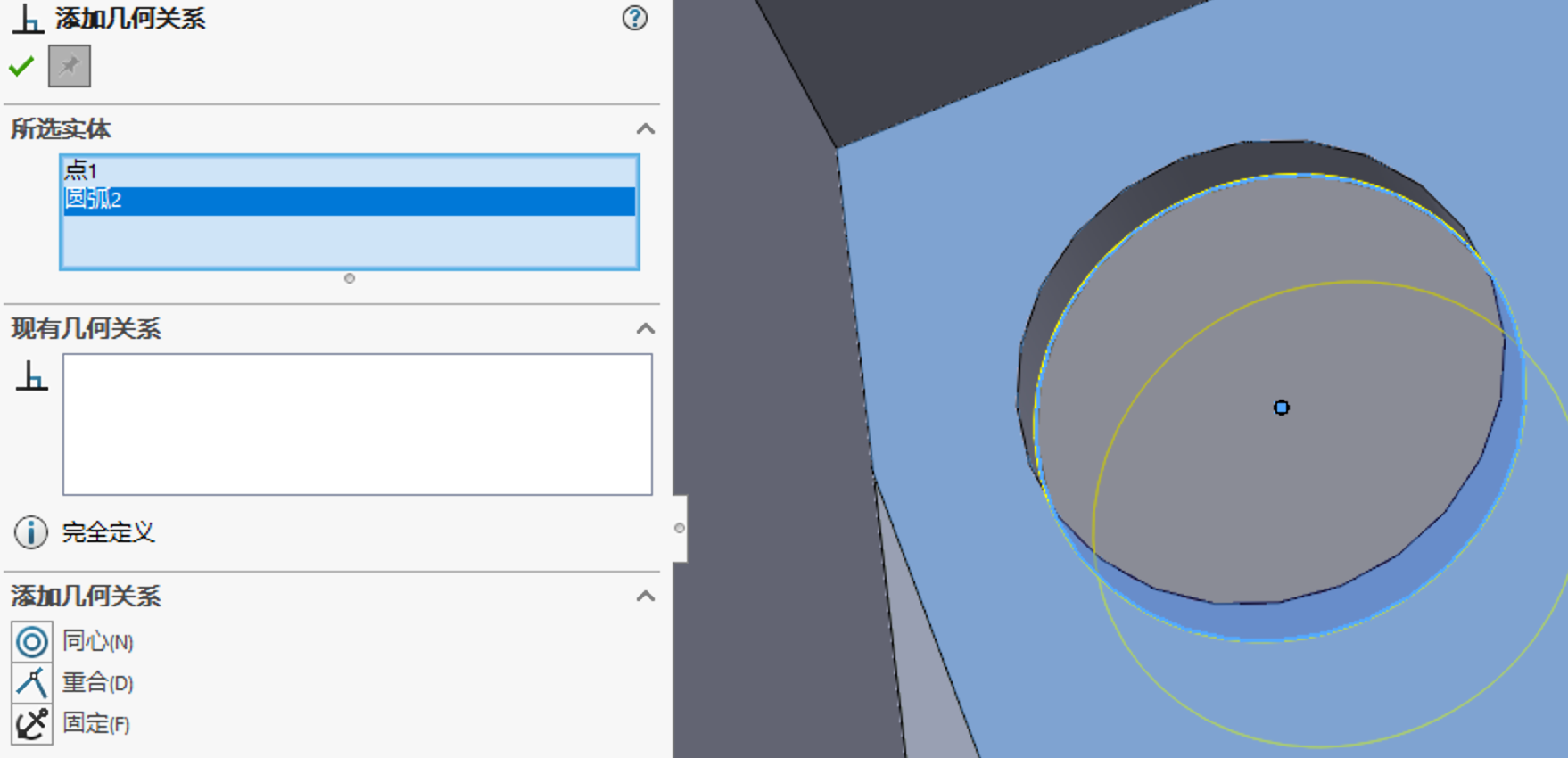

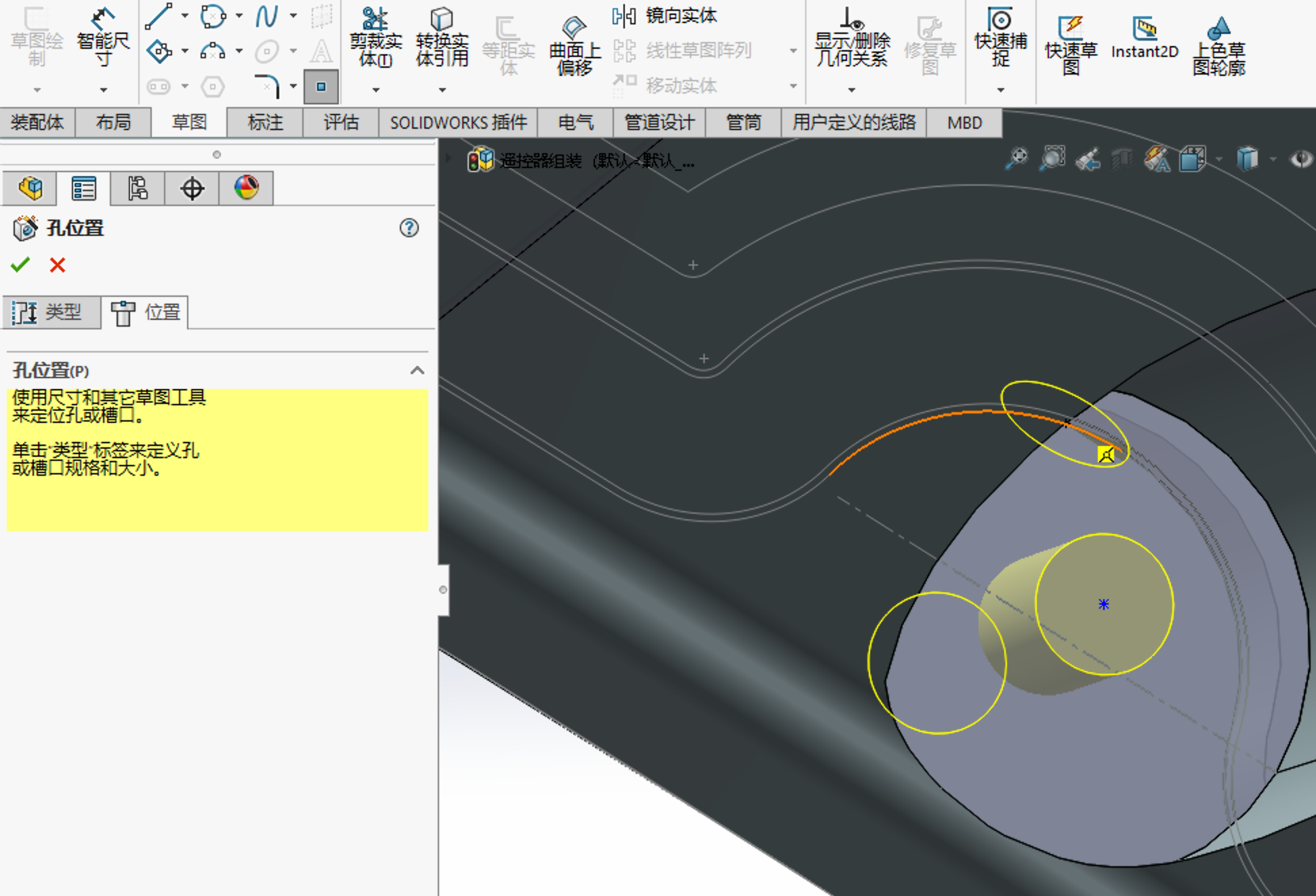

如图上边零件已经有一个孔，在下边零件打一配套的孔，可以先使用交叉曲线命令获取孔圆，再创建异形孔，添加圆心重合约束，这样生成的孔能确保同轴对齐。

Solidworks向一个零件插入零件

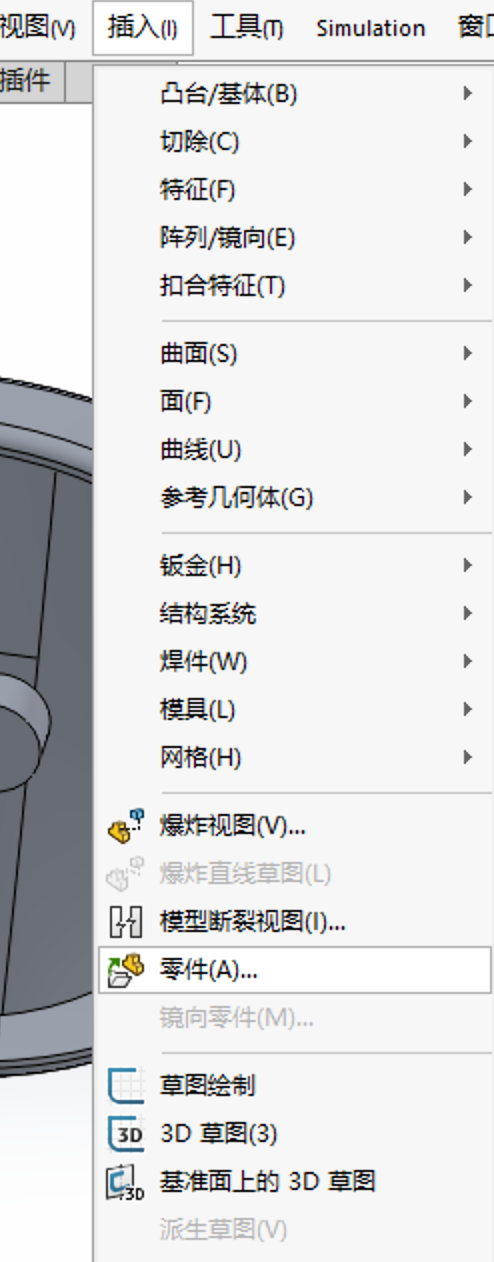

一种是在已打开零件的窗口，插入->零件；

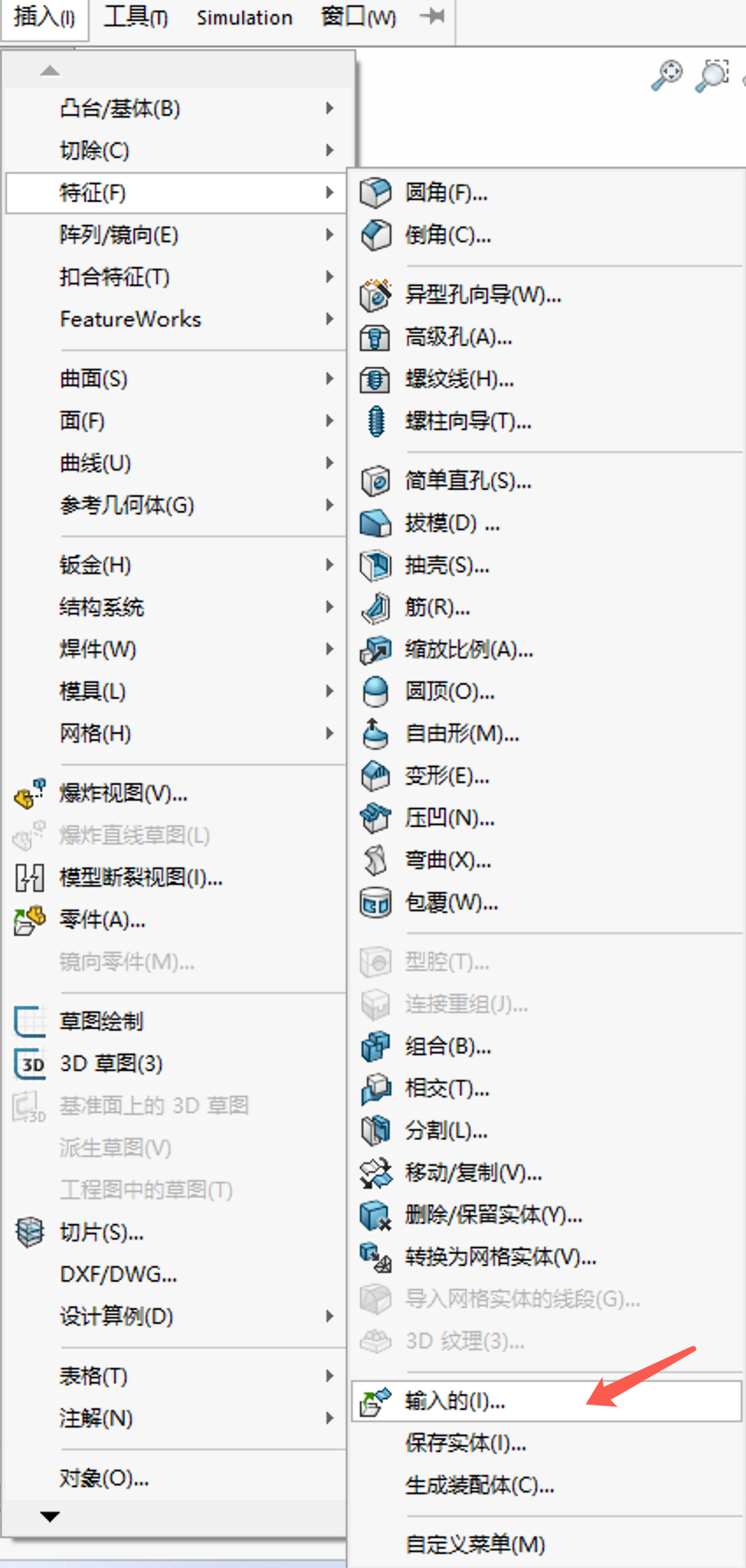

另一种是在已打开零件的窗口，插入->特征->输入的，选择工具零件。

接着就可以像在处理一个零件一样处理装配体，如两零件的布尔差。

有时无法通过组合命令删除，需要引用另一个零件尺寸进行绘制，所以后期需要处理好操作树的依赖关系。

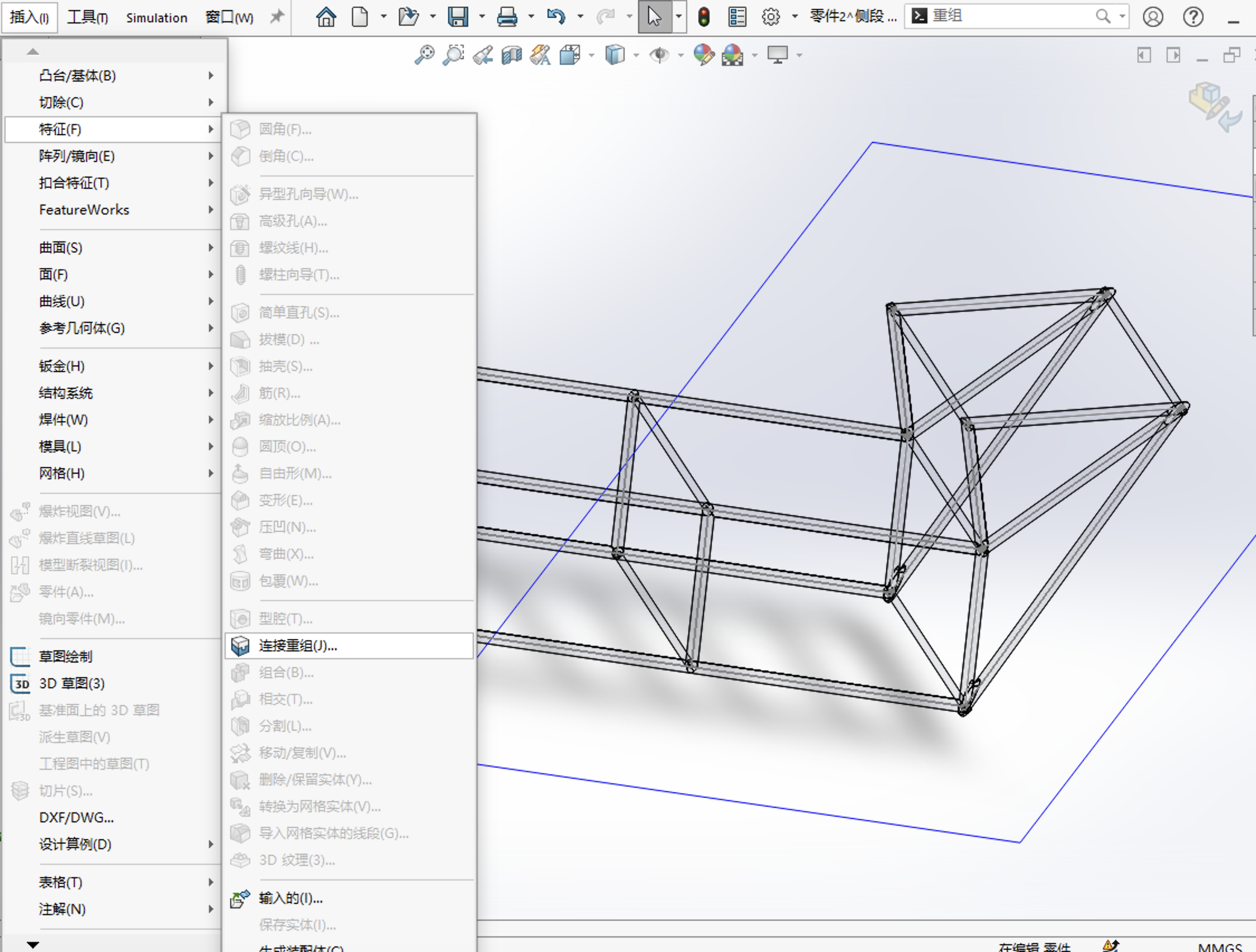

使用连接重组在装配体中合并零件连接重组命令可以使两个或多个零件合并生成连接重组零件。

连接重组命令可能会提示

若提示“此零件中有特征是由另一个关联的装配体所定义。您可以编辑零件，但...”

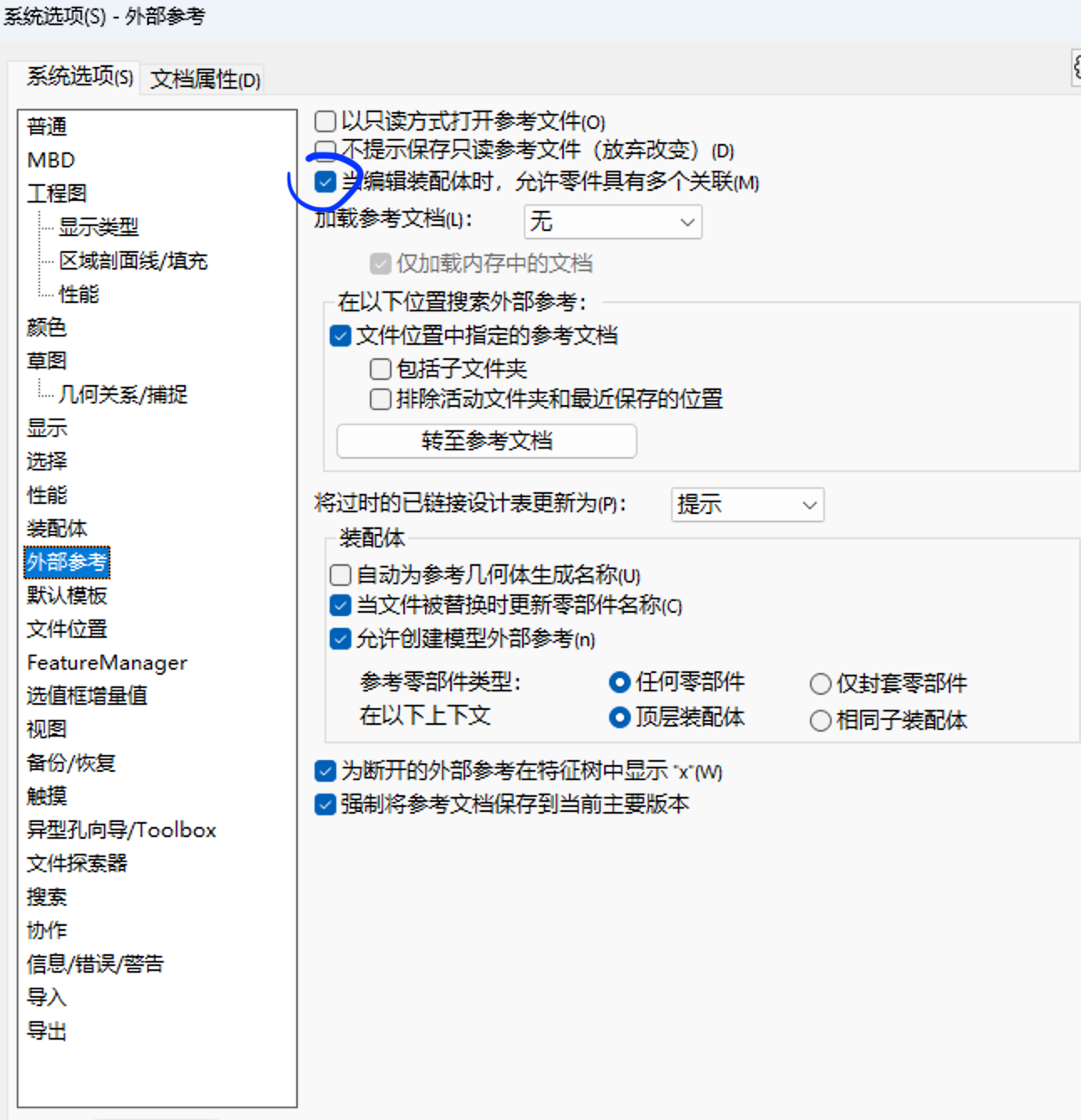

解决办法：勾选系统选项->外部参考->当编辑装配体时，允许零件具有多个关联。
