SolidWorks展平放样路径阵列

非钣金对象怎么展平?

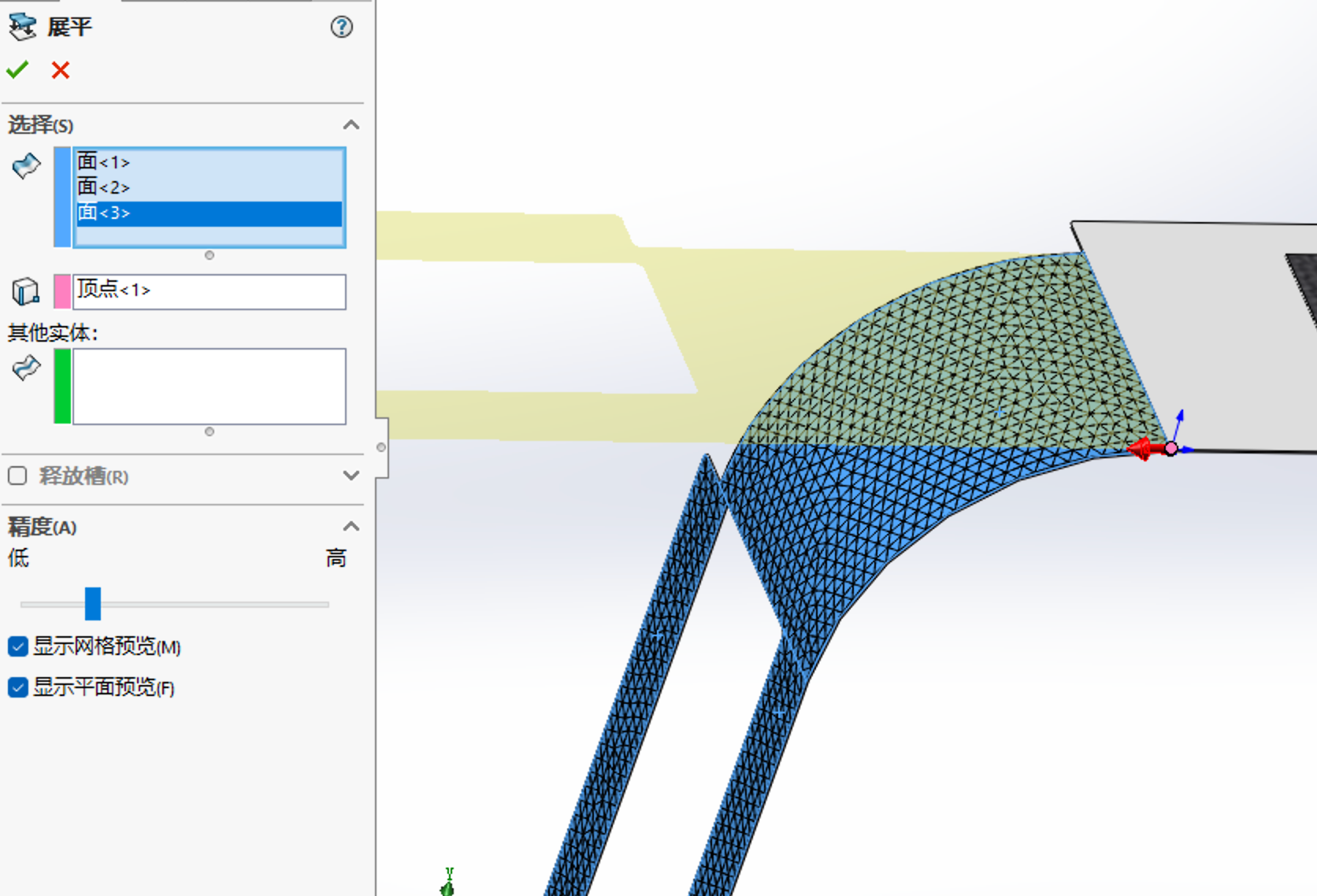

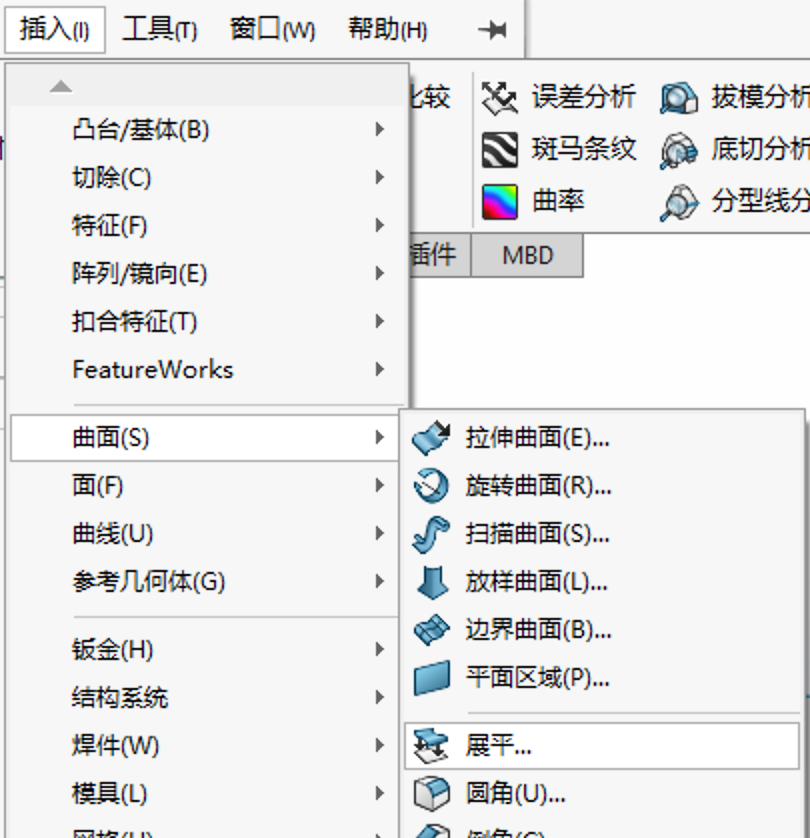

使用曲面-展平命令实现非钣金对象的展平。

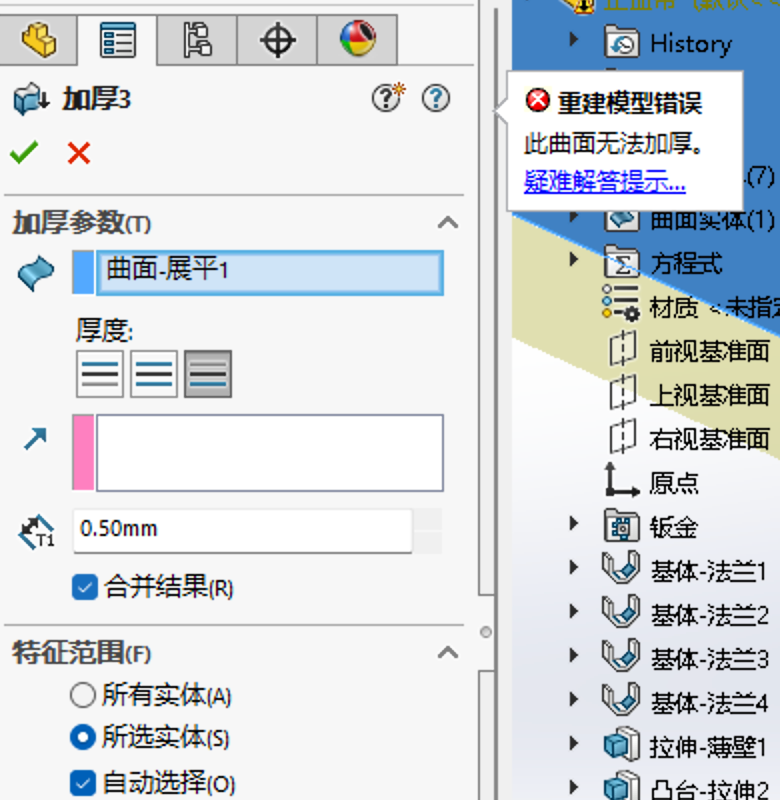

接着对展平的曲面进行加厚，当勾上合并结果时错误，取消勾选可以。

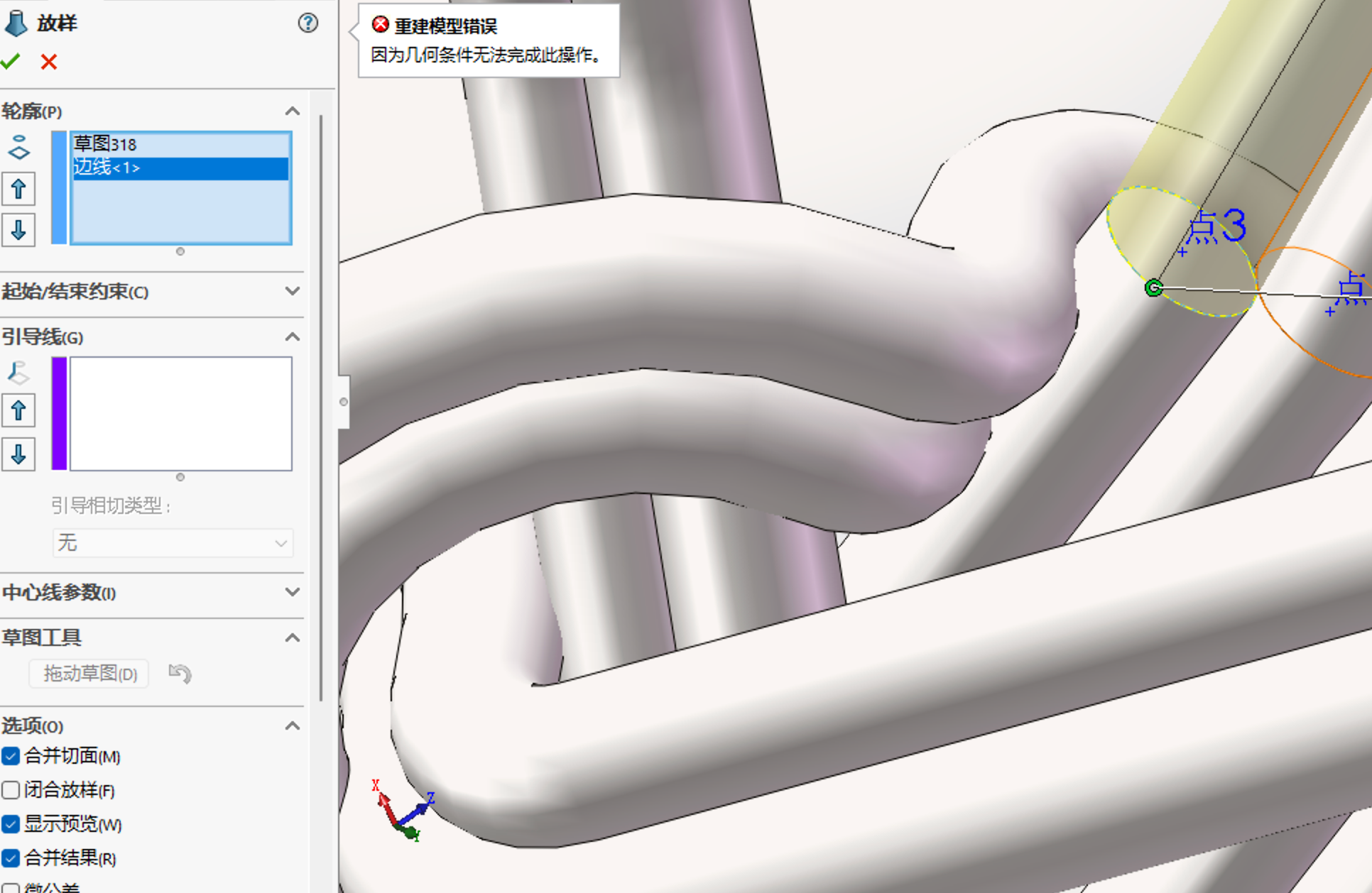

同样取消勾选合并结果可以避免如下报错：因为几何条件无法完成此操作。

生成皮带操作

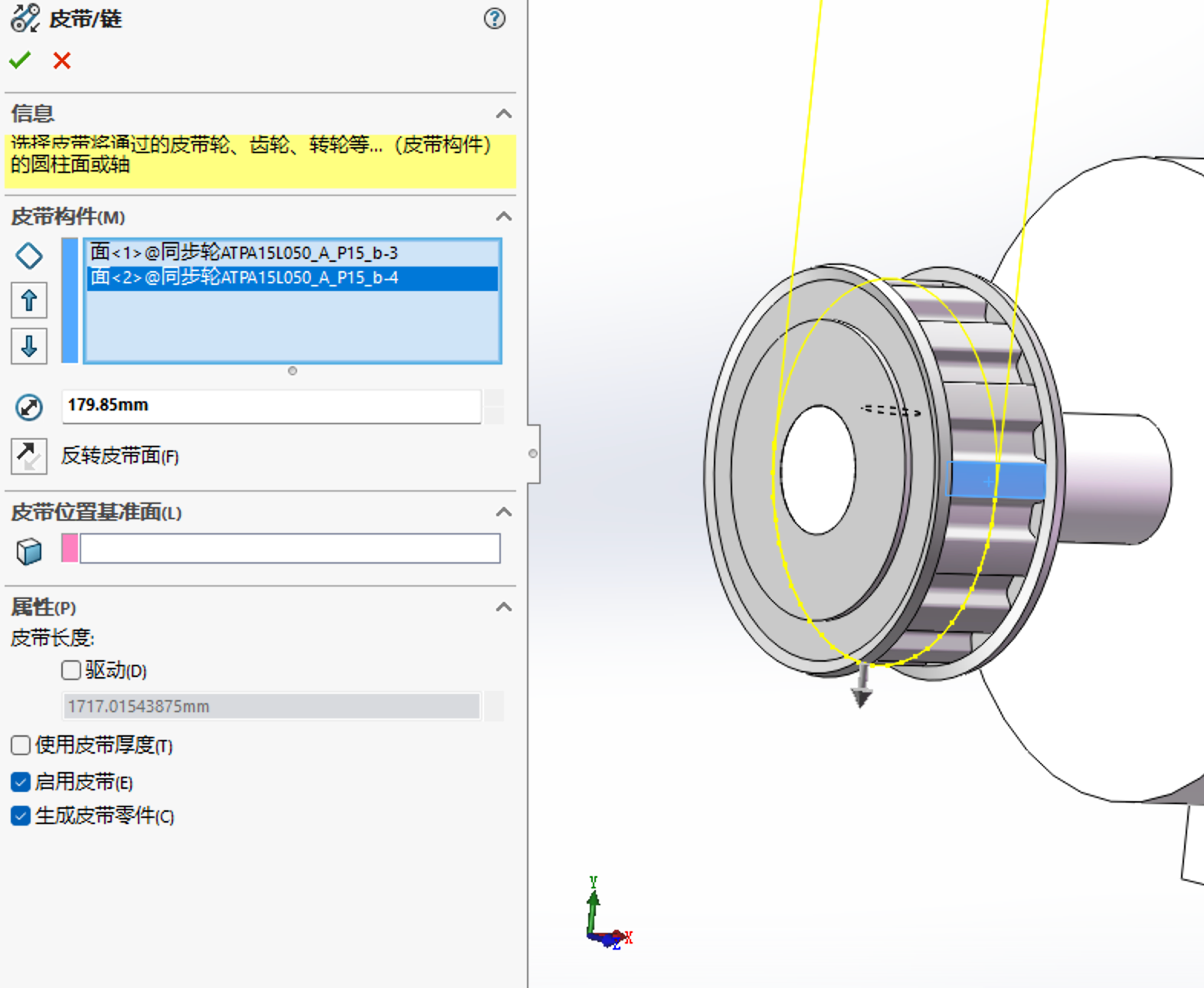

在装配体特征中选择皮带/链，皮带构件选轮面，直径加大0.97mm（如果皮带厚度1.01mm），下方勾选生成皮带零件。

放样的体会

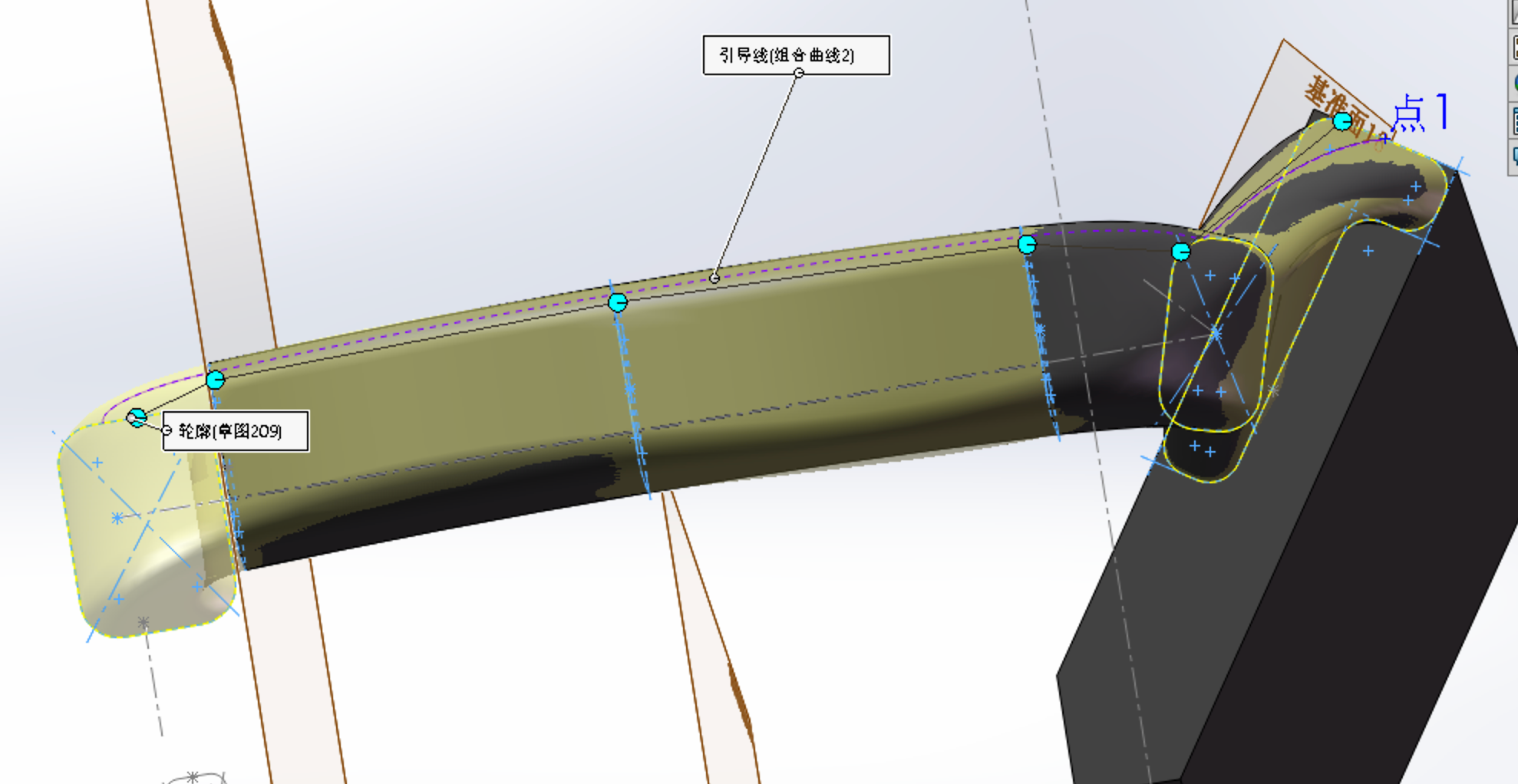

整体放样会受到旁边特征的影响，分段放样可以更容易控制所需形状。

精选Tip：沿不规则路径进行阵列

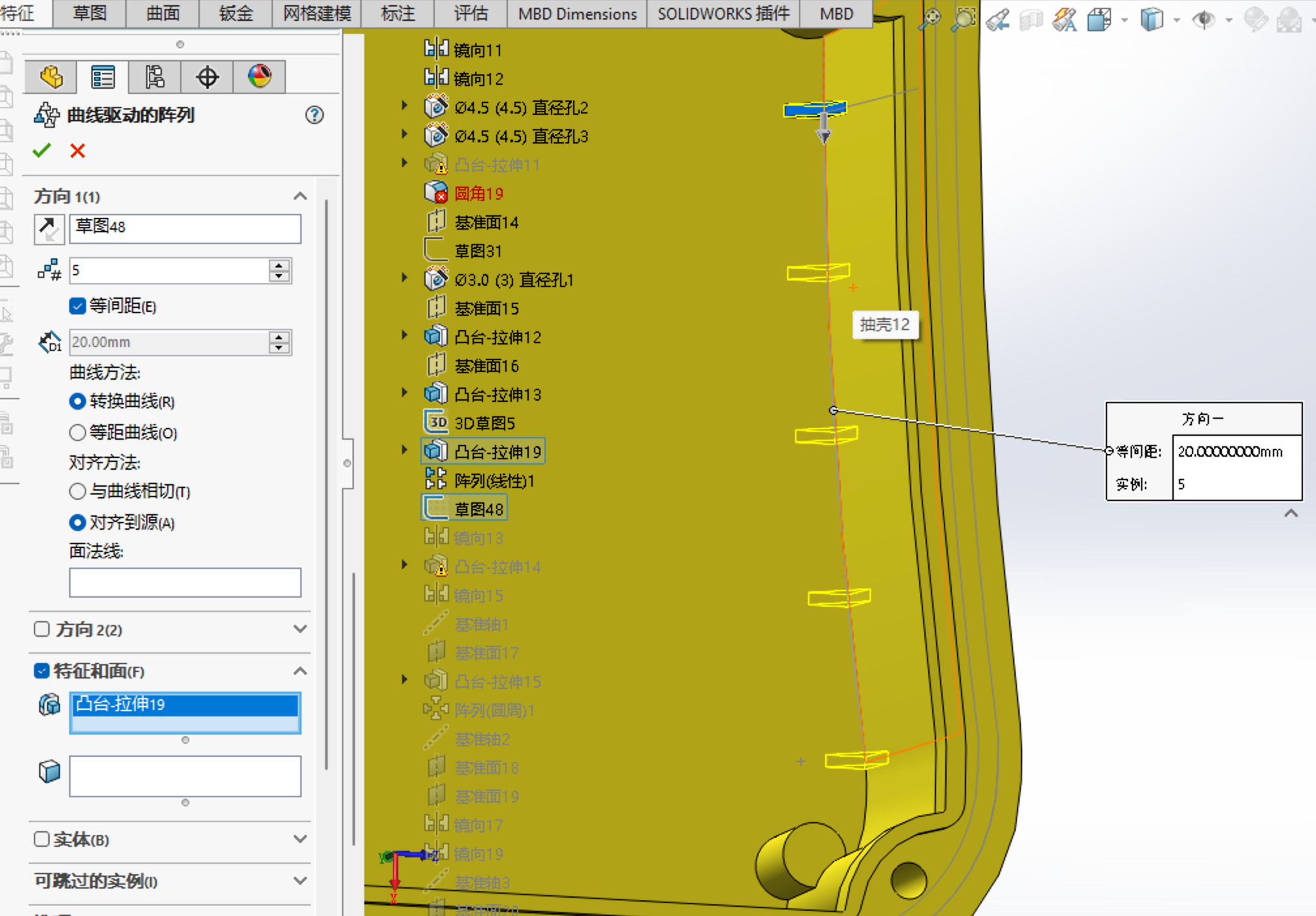

使用曲线驱动的阵列，选择转换曲线的曲线方法，并对齐到源。
