如何将网格数据转实体STP用于加工？

如果产品生产工艺需要机械加工或开模具的话，必须是实体模型。下面讲讲为模型格式转换所做的一些尝试。

Adobe Illustrator文件转实体STP

Solidworks直接打开Adobe Illustrator文件，提示：“要求安装有 Adobe Illustrator 版本CS3 或以上才可将 Adobe lllustrator 文件输入到 SolidWorks”。

达索官方说明可以输入Adobe Illustrator文件到Solidworks并将Solidworks模型和工程图输出到Adobe Illustrator中。但是操作并不顺利，可行的操作是让Adobe Illustrator文件由犀牛中转导出stp。

C4D模型转实体STP

类似的，在C4D转实体模型时，尝试用犀牛打开C4D的文件导出obj，再用Solidworks打开，会提示无内容（数据为空）。

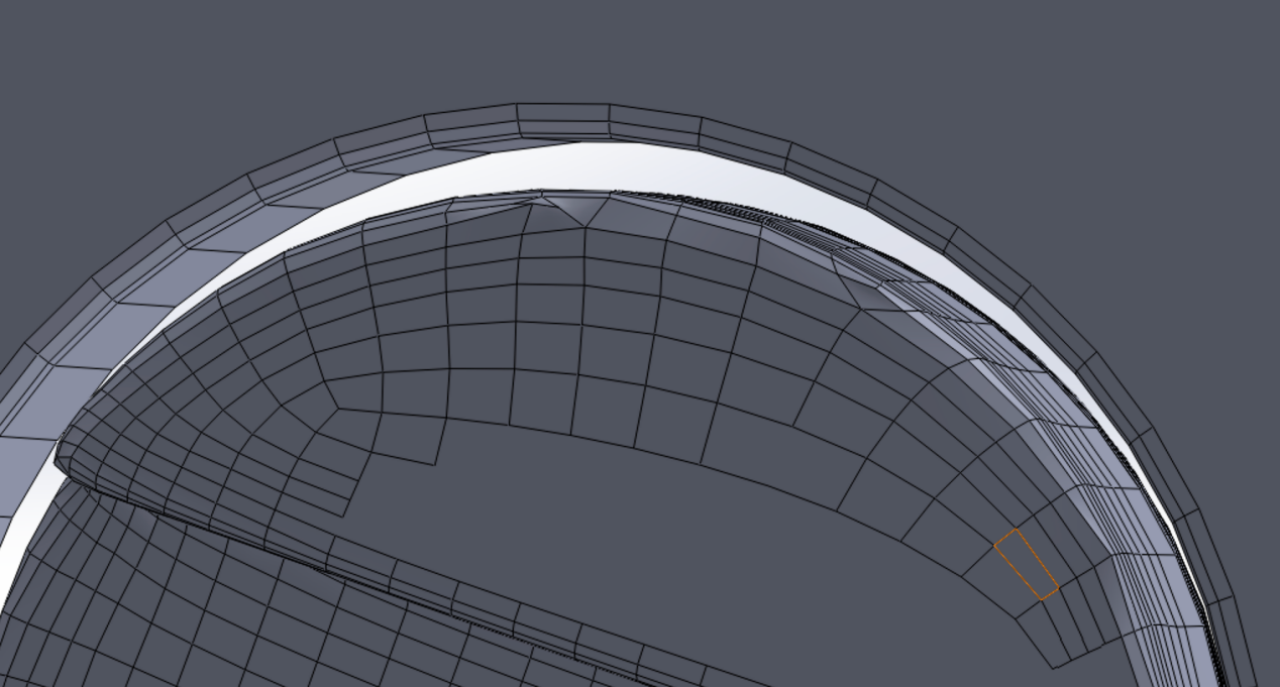

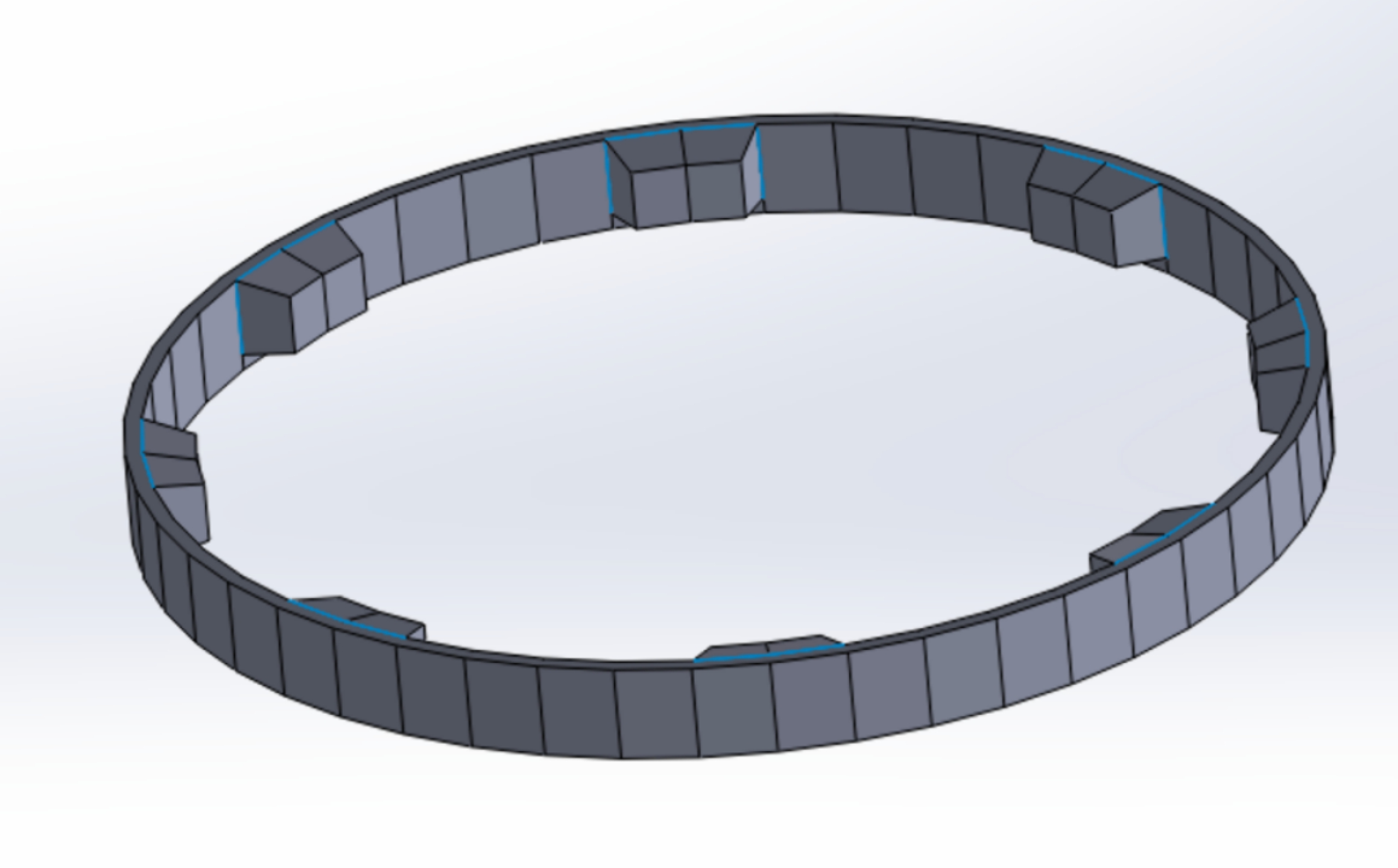

如果在C4D上导出obj，由犀牛打开将网格转成NURBS，选取网格删除网格，最后导出stp。但出来精度很差，甚至还有地方变形。改进的思路是重建曲面和更改阶数提高输出精度。

如果根据前述最后导出igs，这在Solidworks打开是空数据。

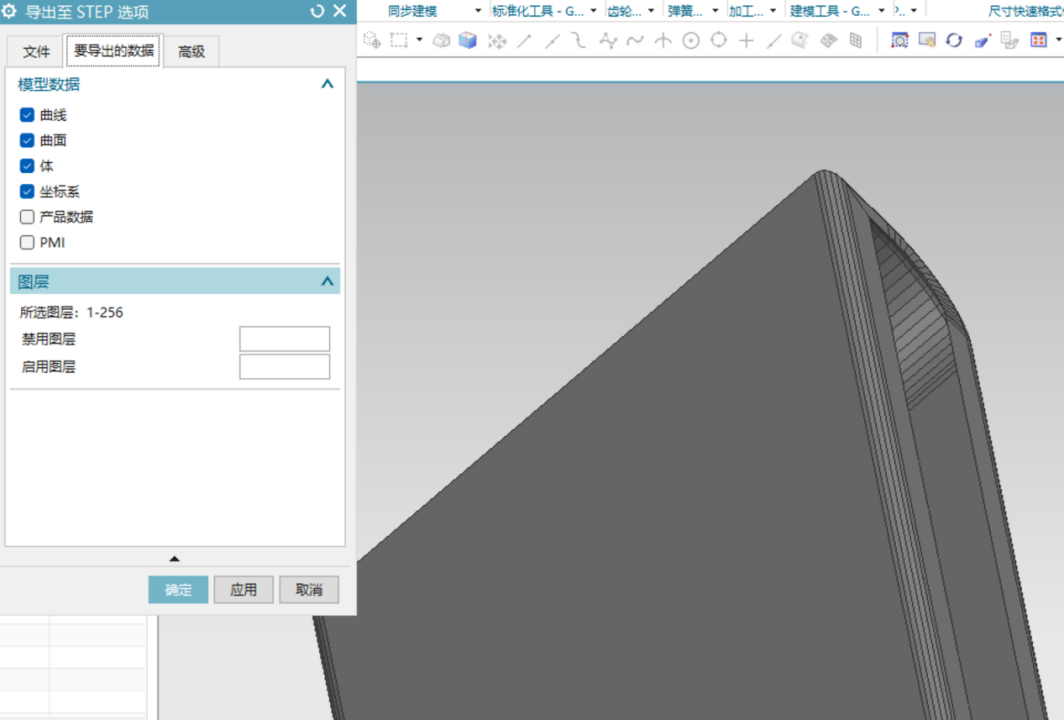

那接着在UG新建零件，导入该igs，缝合，移除参数，确实是可以导出stp，但出来的数据依旧不尽如人意。在UG导出设置中，勾选曲面和曲线，导出stp结果是变形的。

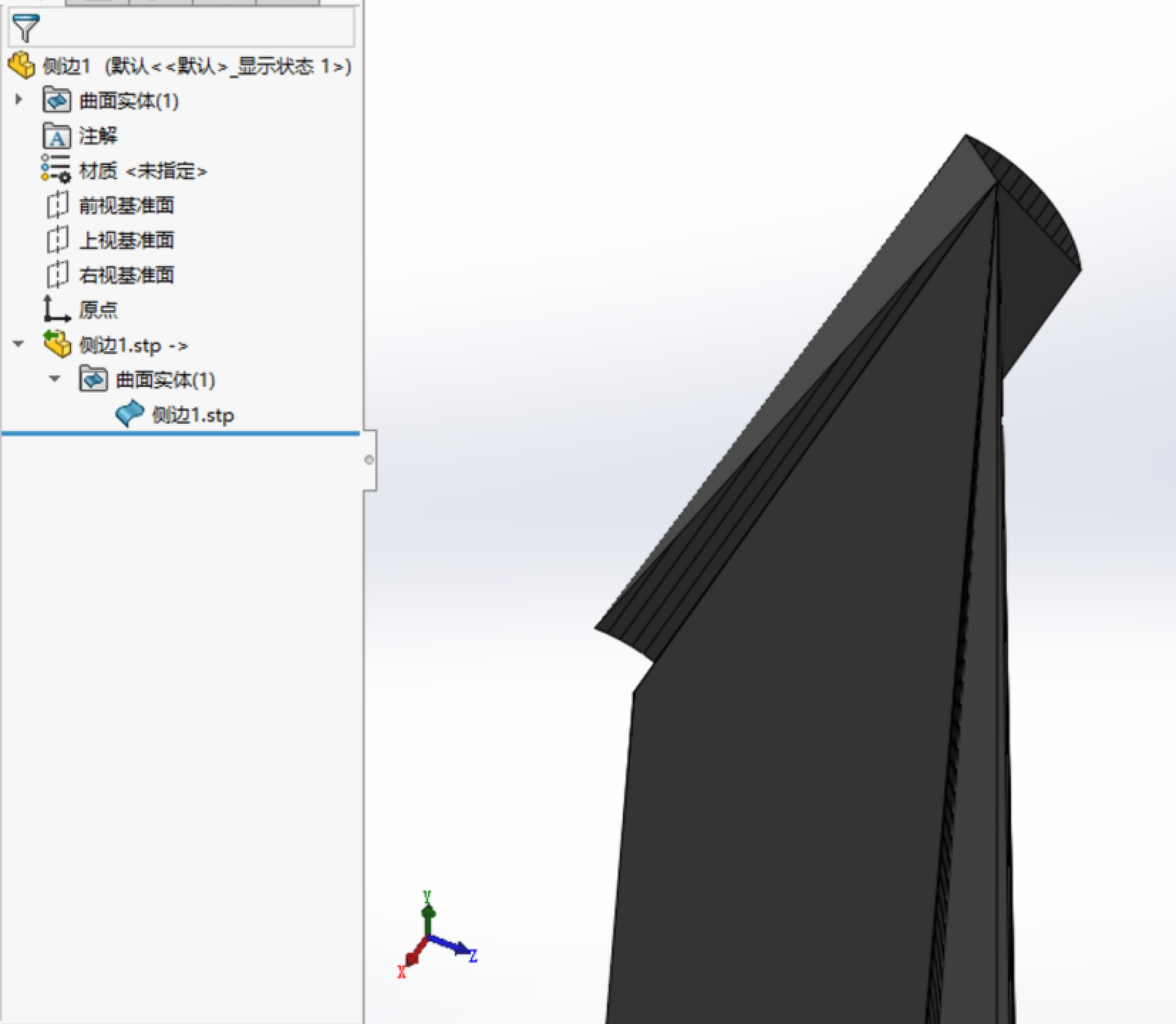

只勾选体的话，导出数据为空。

这里如果能调整导出数据，出来的实体能达到质量要求的话，那C4D模型转stp实体就不麻烦了，但是我在UG上并没有找到相应的设置。

总结出两种思路

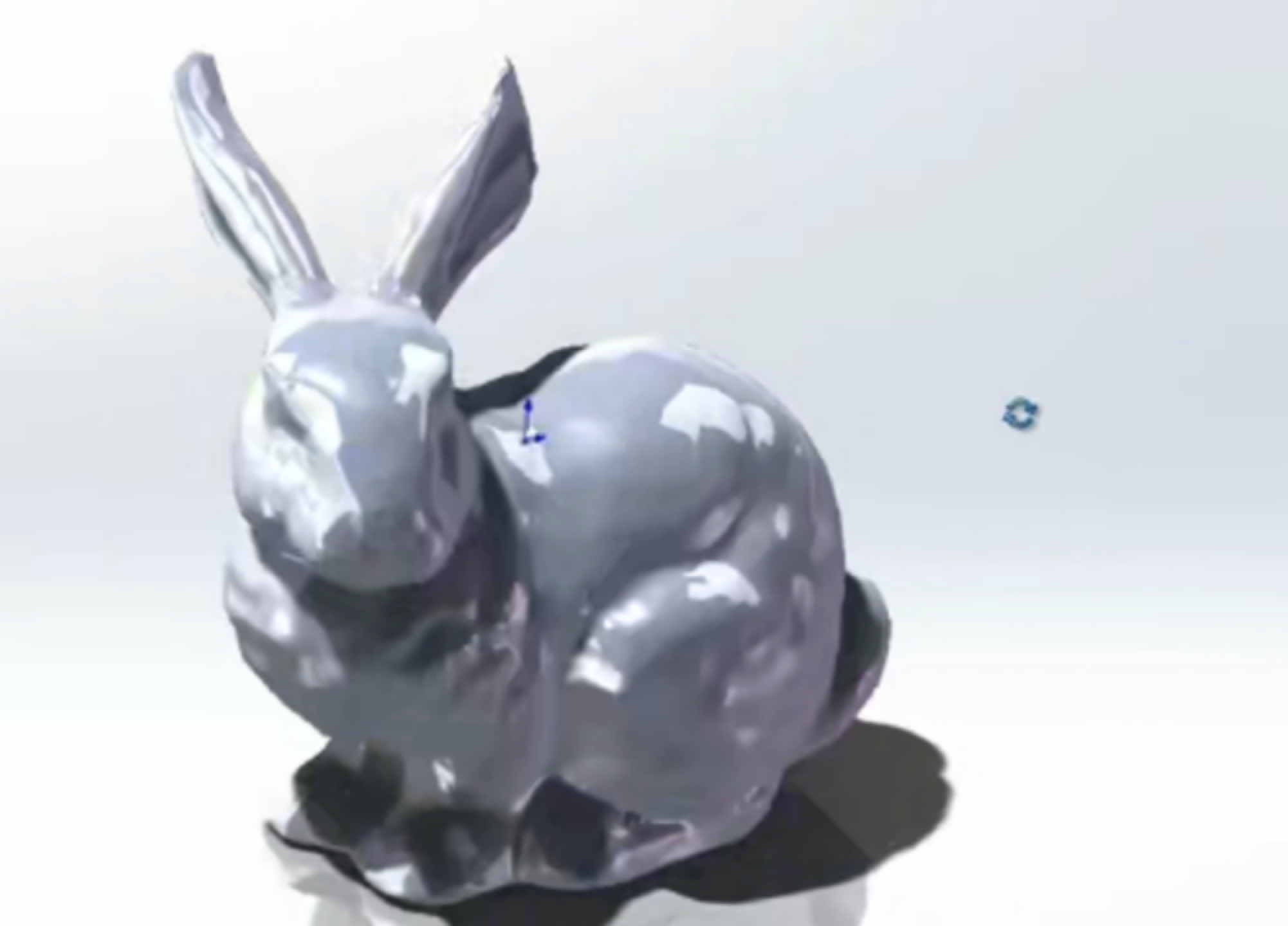

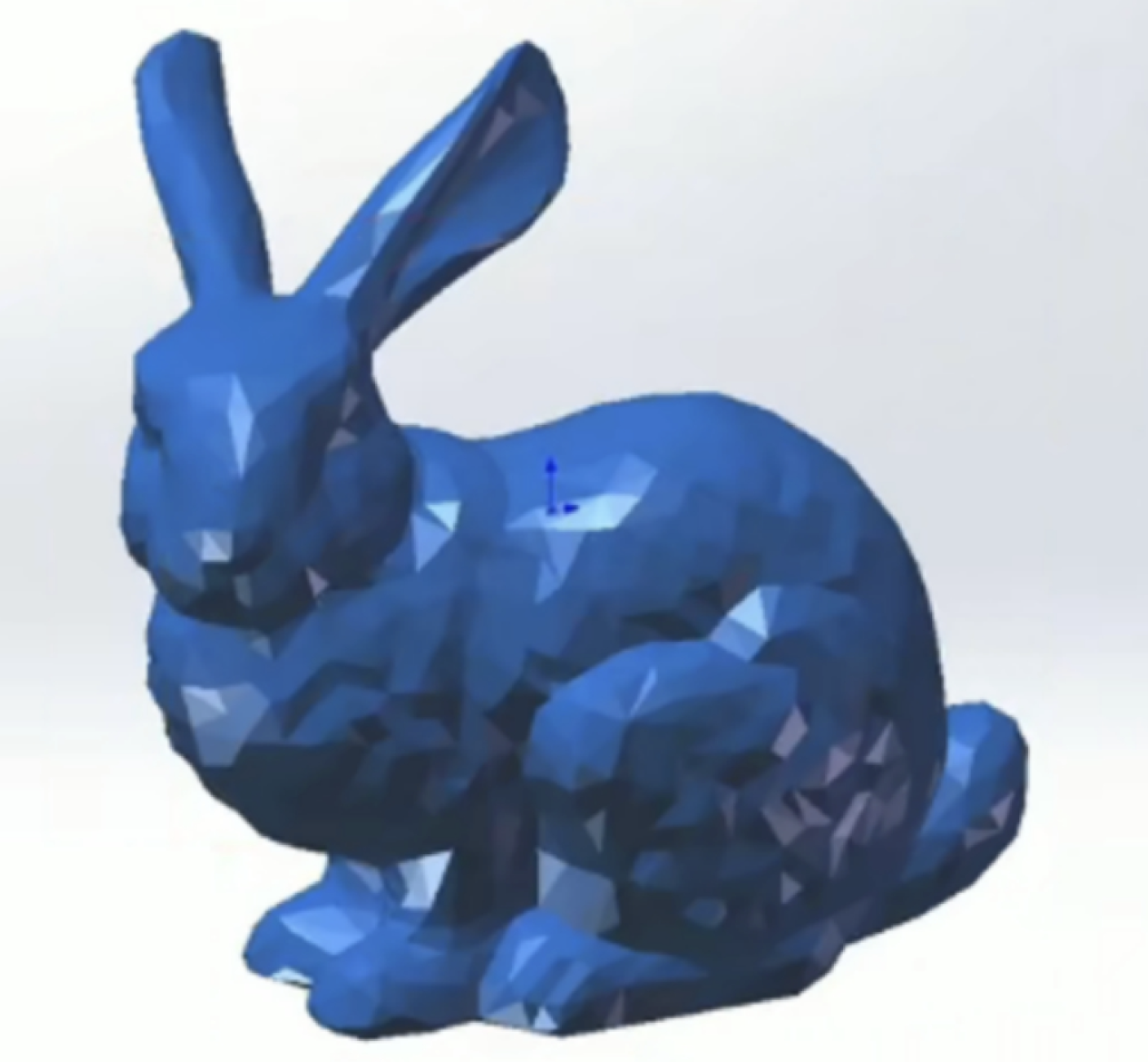

一种是由犀牛等软件生成高精度的stp文件，重建曲面和更改阶数提高输出精度，通过调整控制点的位置来改变造型；另一种是在工业软件端做逆向来复刻模型，比如Solidworks中使用网格重建曲面。

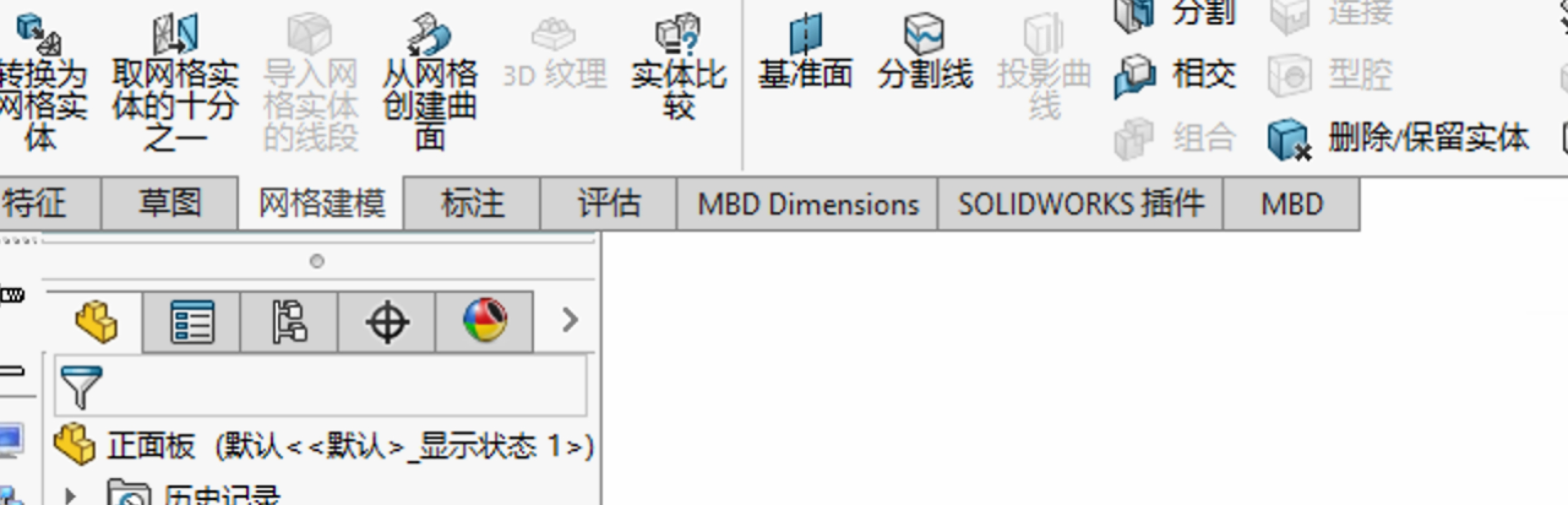

随着软件顺应行业的更新，逐步具备了对模型逆向的支持。如Solidworks逆向建模插件ScanTo3D，在UG高版本中的STL转STP功能，也有一些其他实用的模型格式转换软件。

如果你也遇到了网格转实体时CAD文件转换格式丢失，精度丢失等问题，欢迎来咨询和交流。
