模型布尔缩放和剖视图

相交实体的布尔运算

插入 -> 特征 -> 组合命令

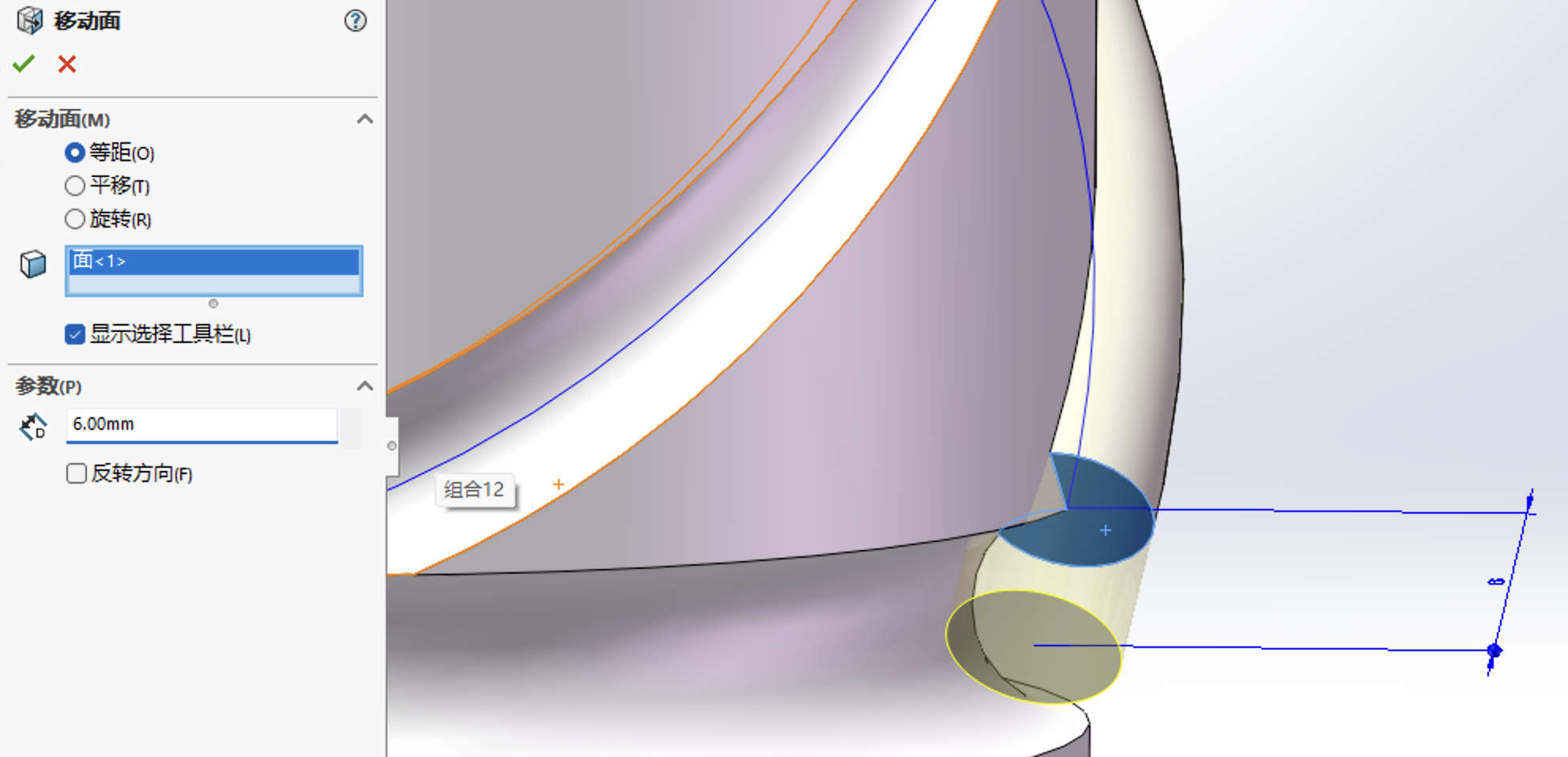

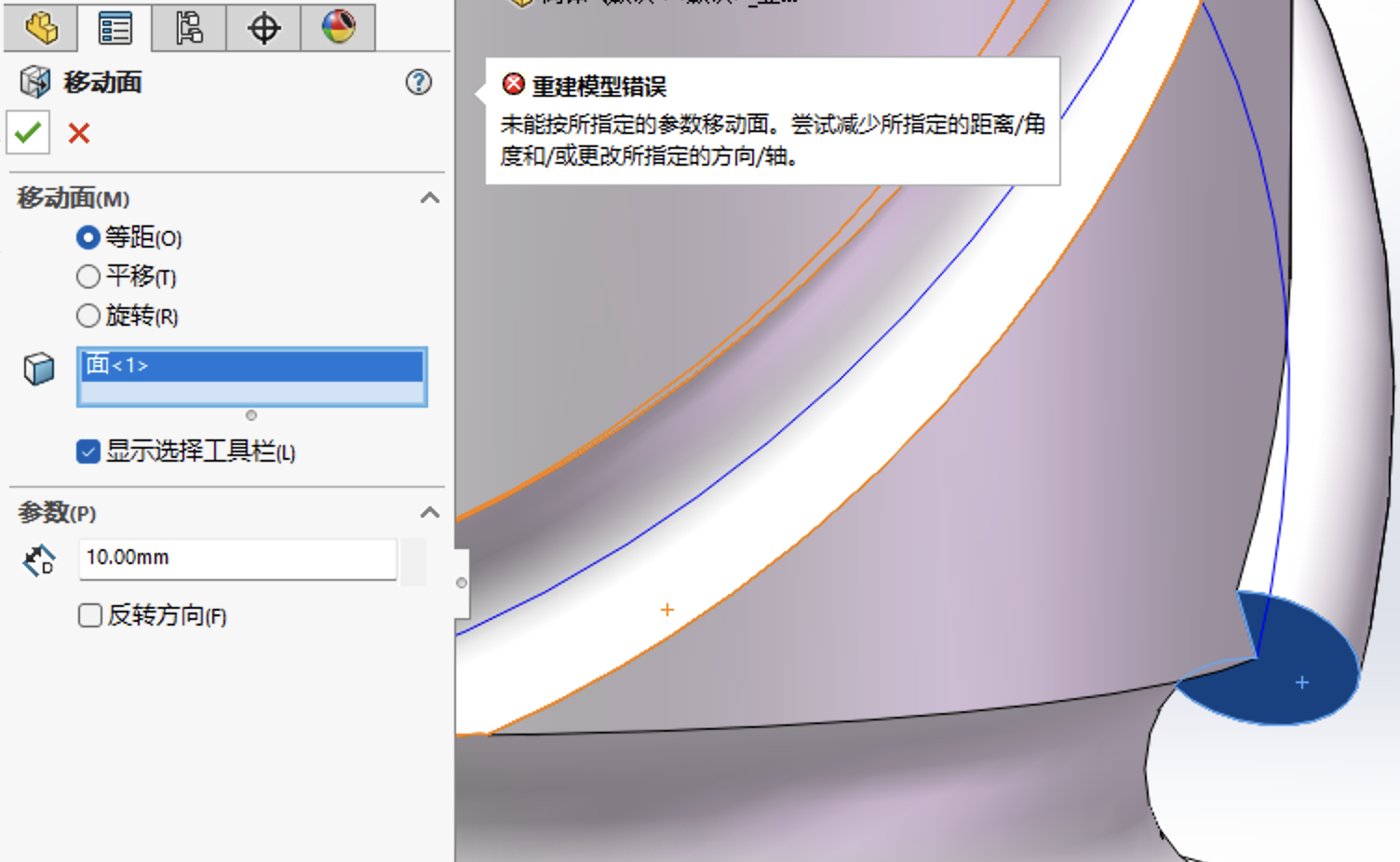

如下在组合删减前进行移动面操作，移动10mm参数求解失败，减至6mm可以。

剖视图怎么排除零件

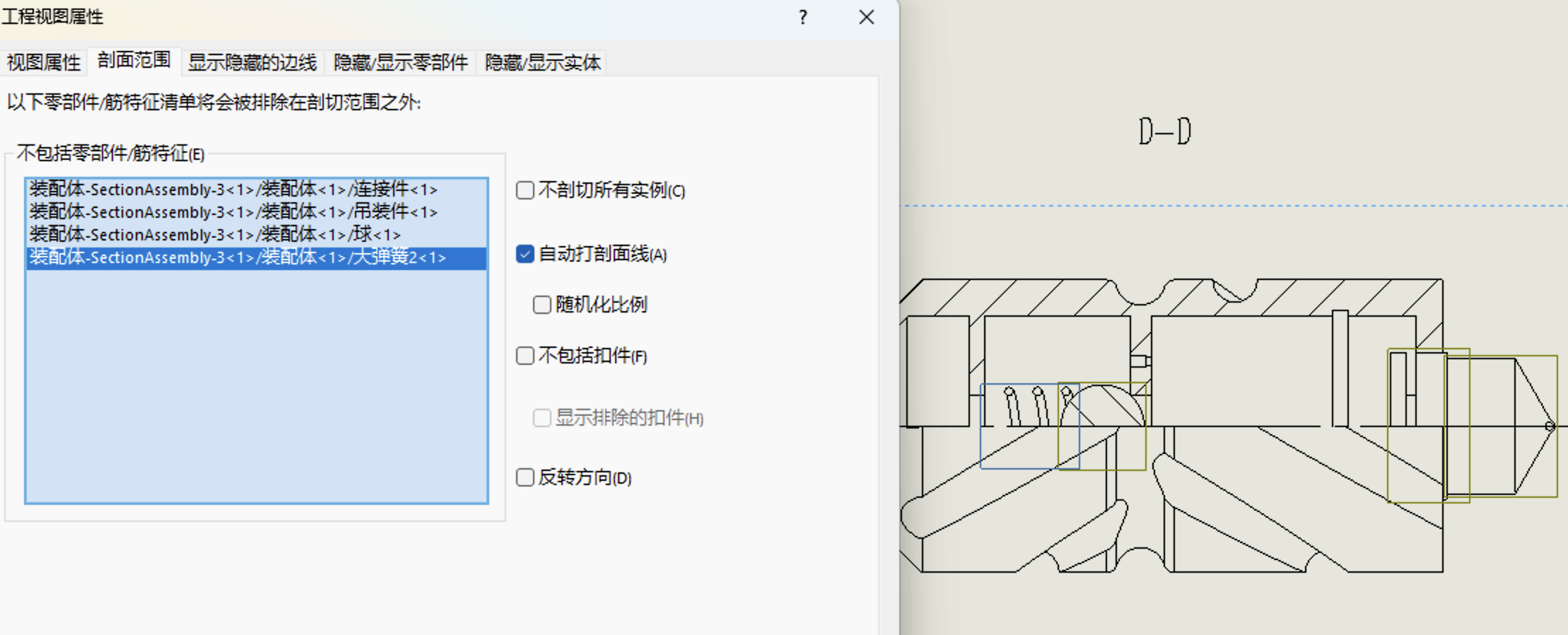

针对位于内部而外边看不到的零件，可以先剖一个大概的视图，再到右侧栏调出视图属性补充排除零件。

缩放

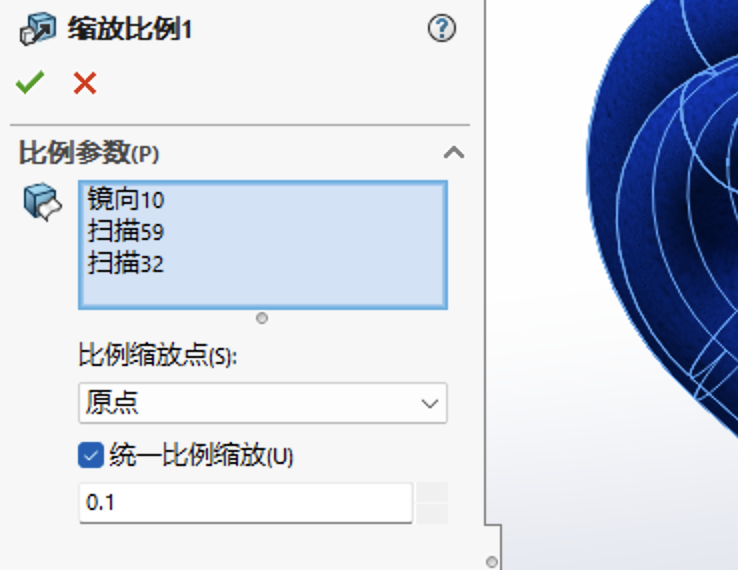

三维模型比例缩放

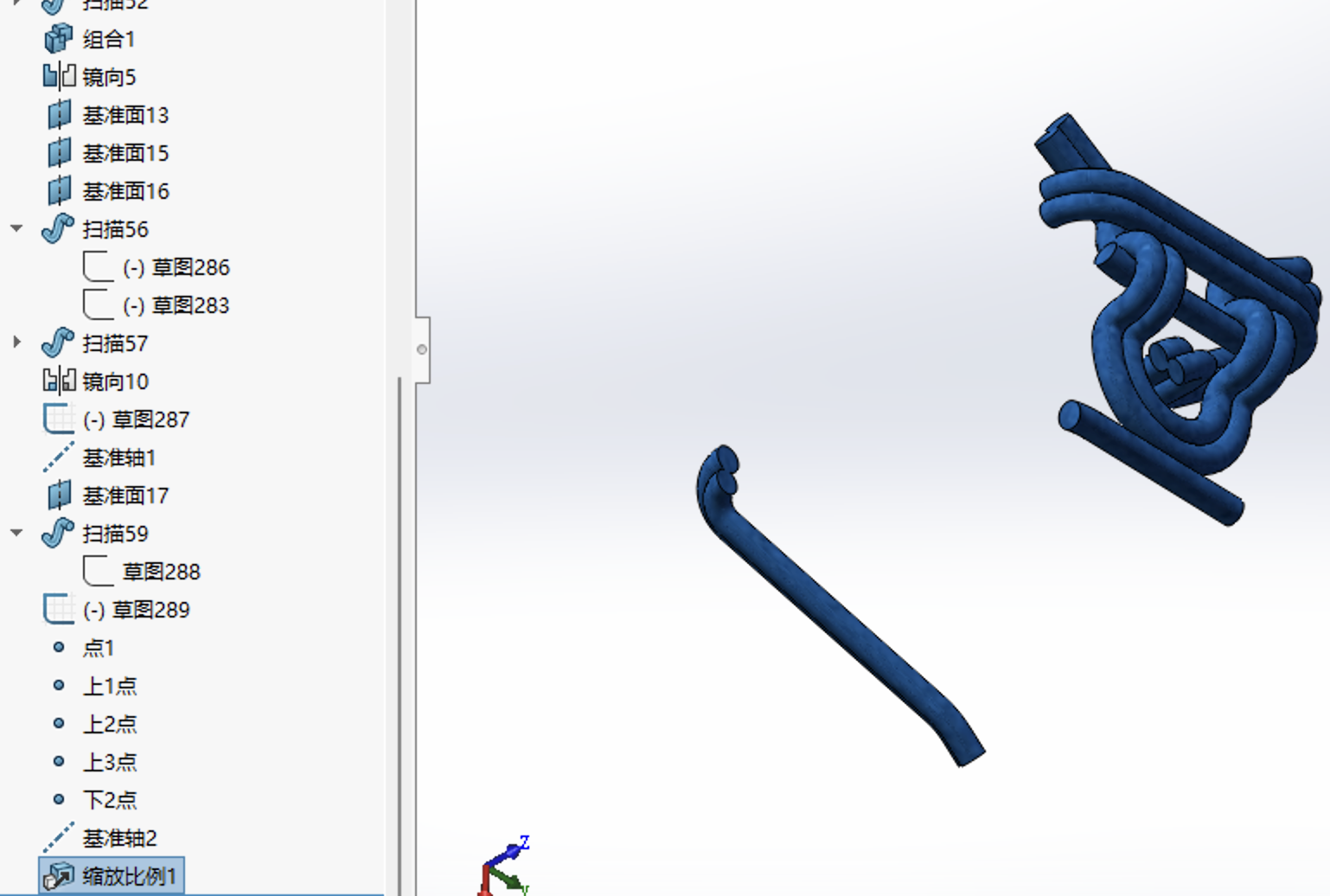

以重心缩放效果，有可能会像下边这样散架

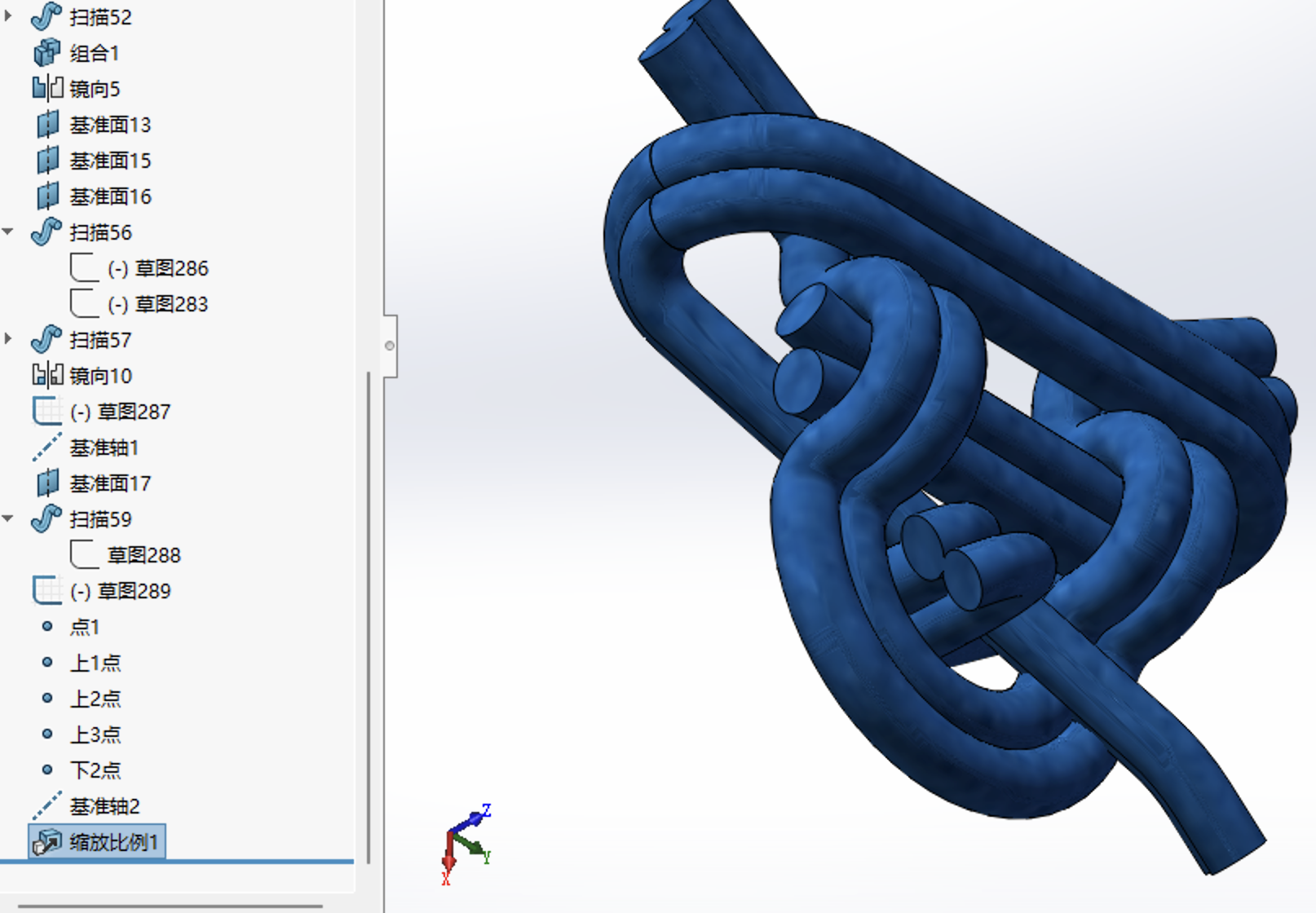

以原点缩放的效果正常

草图缩放实体比例

Tips

如何做仿形建模？ 通常先找一个分型面，以分型面为基准，与产品同侧建一个实体，完全包住产品。再用组合命令中的删减功能，用新建实体减去产品模型。删减之前先复制一个产品模型，以备用。
