分享几点工业3D建模中经常用到的软件功能。
曲面切除

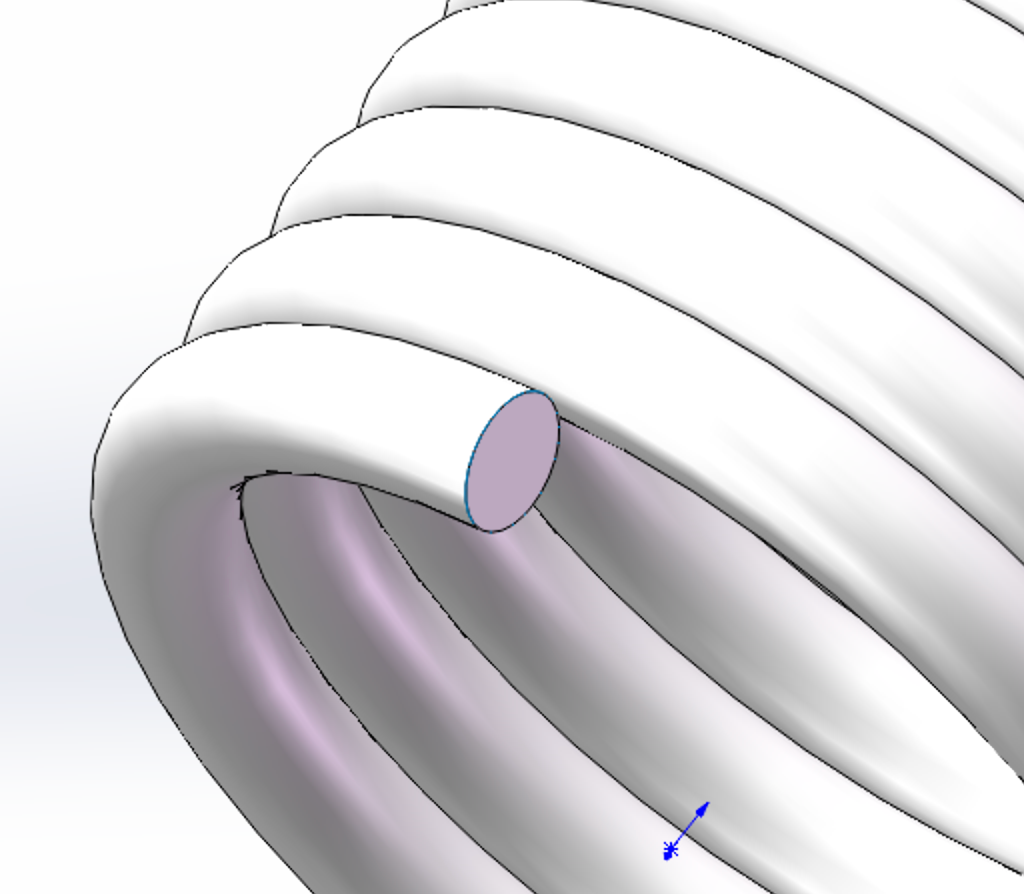

切掉弹簧端部的一段。先以边线获取填充曲面。

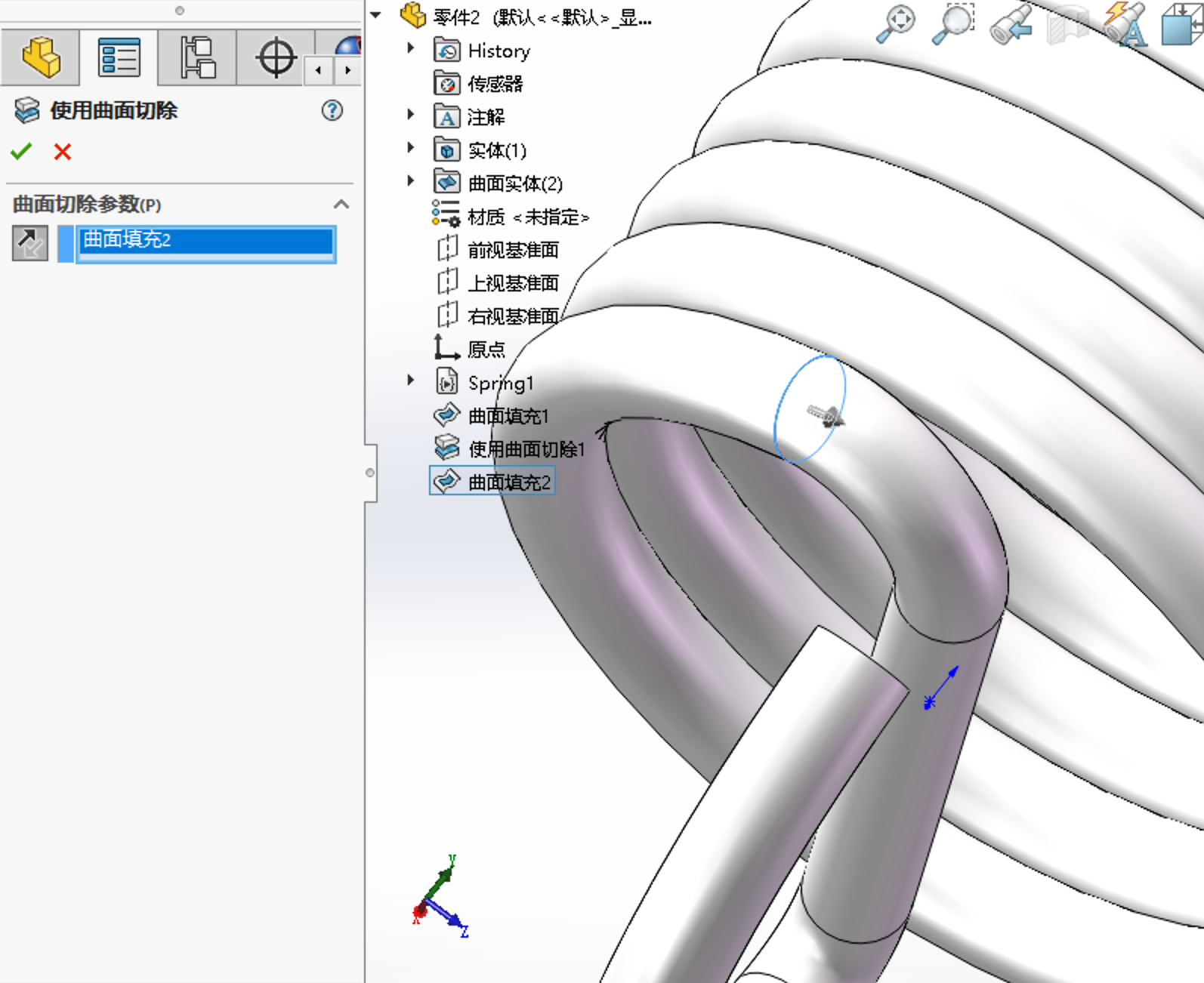

再用异形曲面切除，使用分割：插入——特征——分割

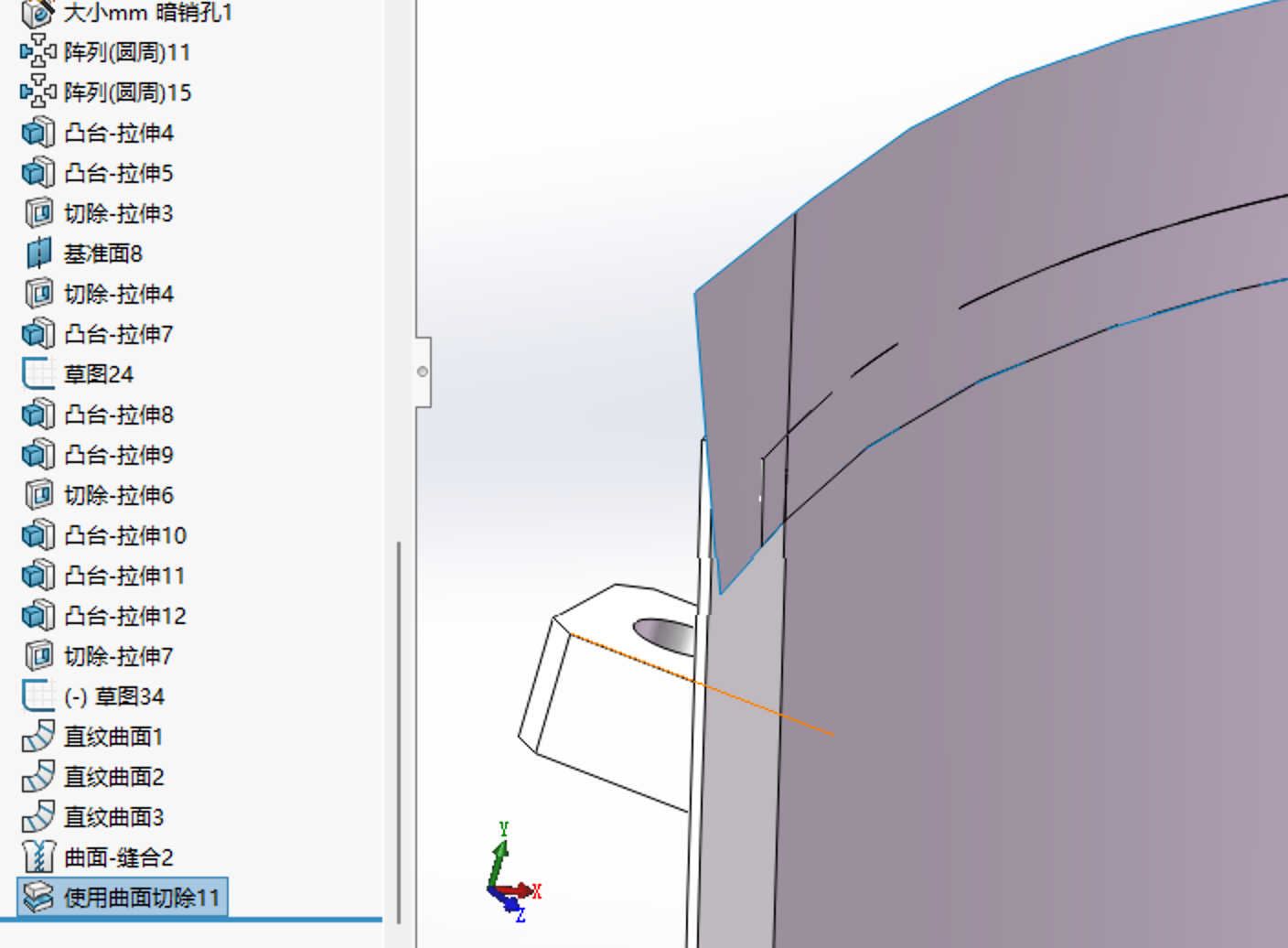

另一曲面切除例子

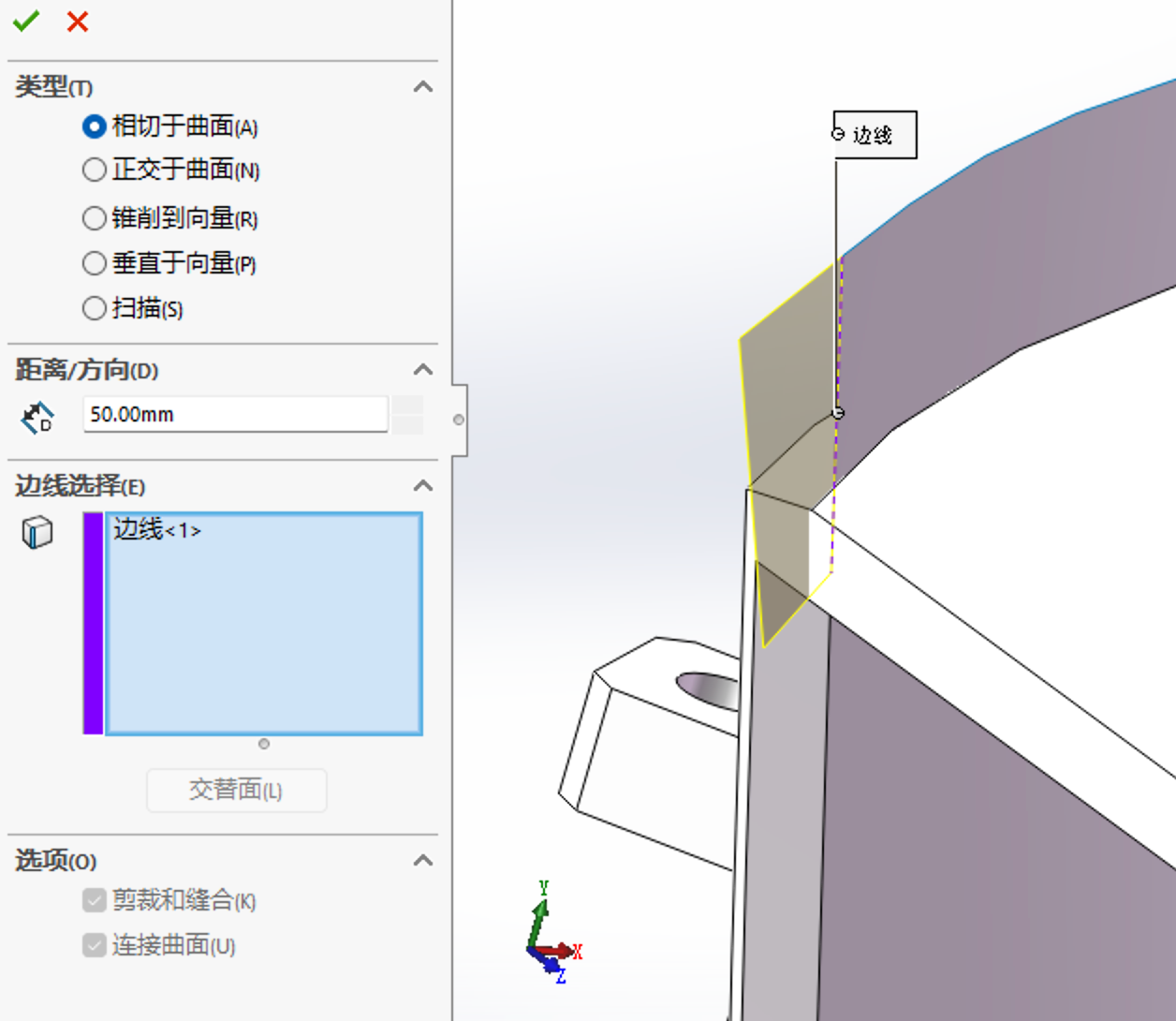

通过直纹曲面获取分割面，点选相切，交替面
替换面
思考并实践：

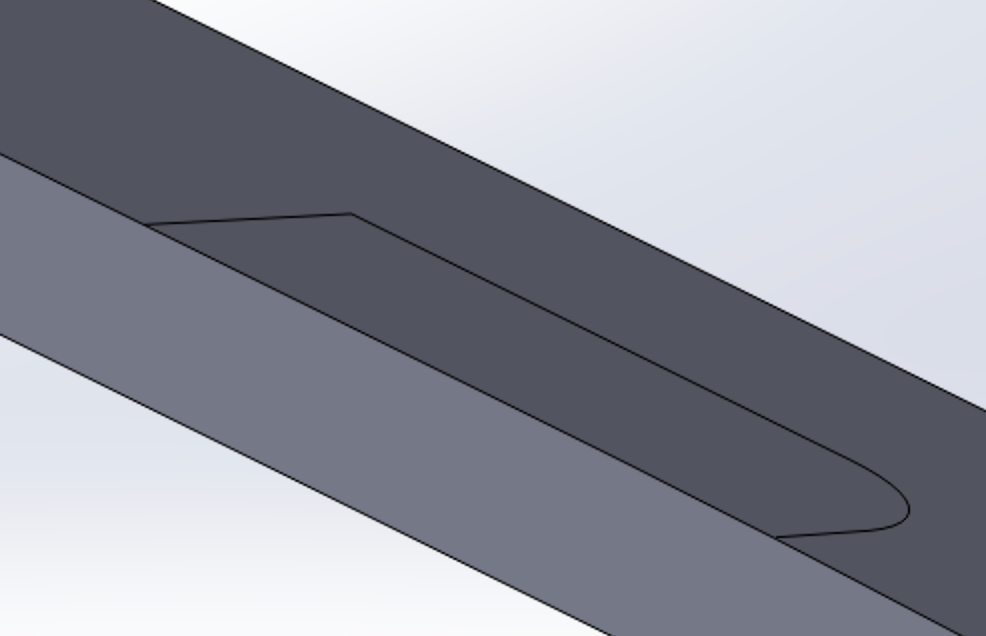

使用曲面替换高亮的小区域以填平，但是失败，尝试转ug进行替换面，或者填充曲面替代。
可能得到的效果
Tips

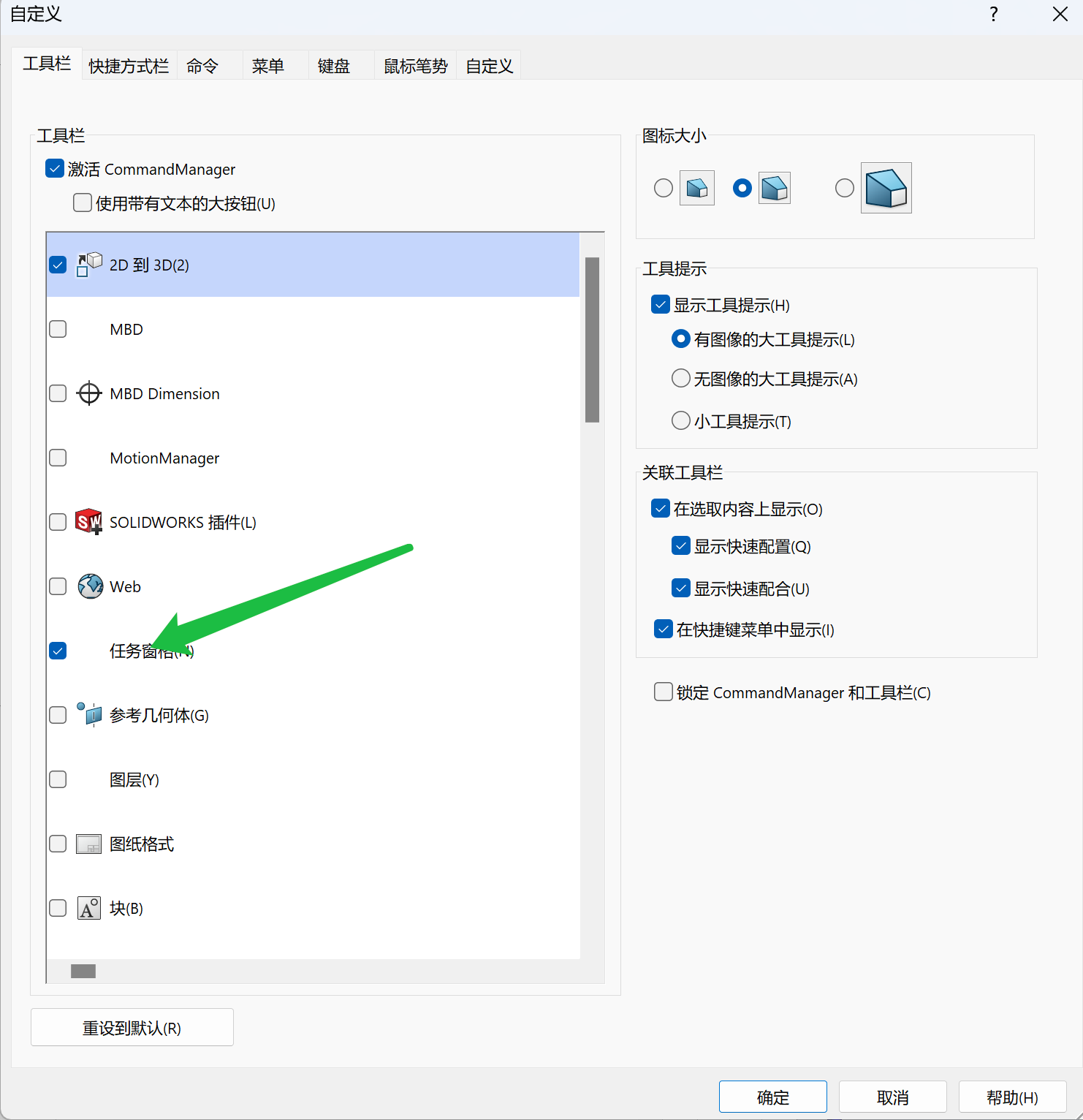

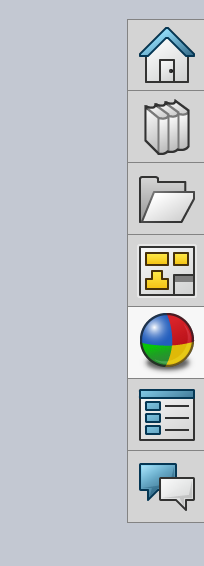

- 显示隐藏任务窗格（工作窗口右侧）
- 快捷键
Ctrl+shift+Q，强制重建
Ctrl+1、Ctrl+2、Ctrl+3、Ctrl+4，前后左右视图定向快捷键
Ctrl+拖动，在装配中实现复制零件
鼠标箭头移到左侧设计树底下，出现手的图标，鼠标左键向上拖动，实现退回到之前的作图步骤。
3D草图中绘制，按Tab键切换平面
- 参数化建模

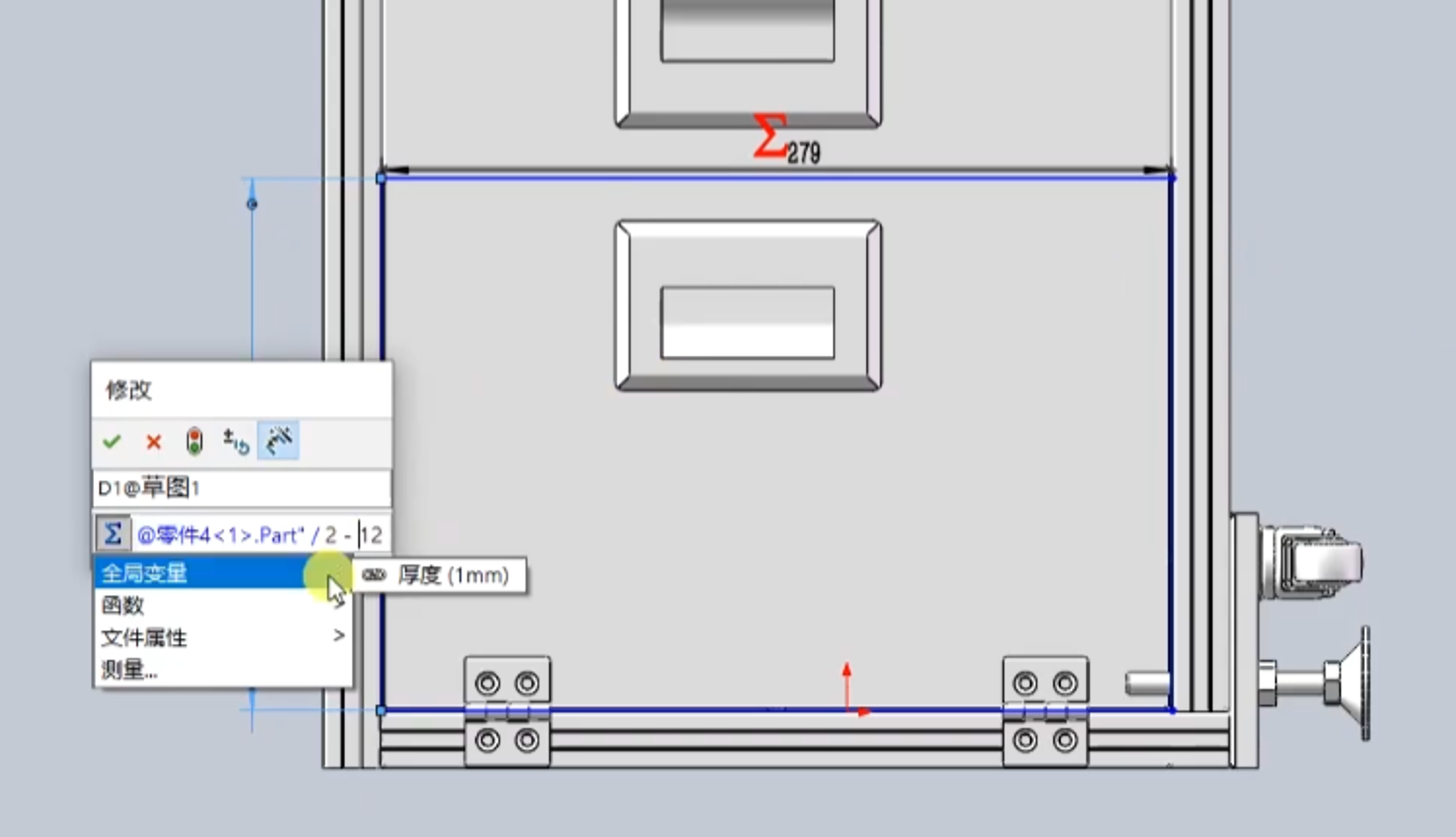

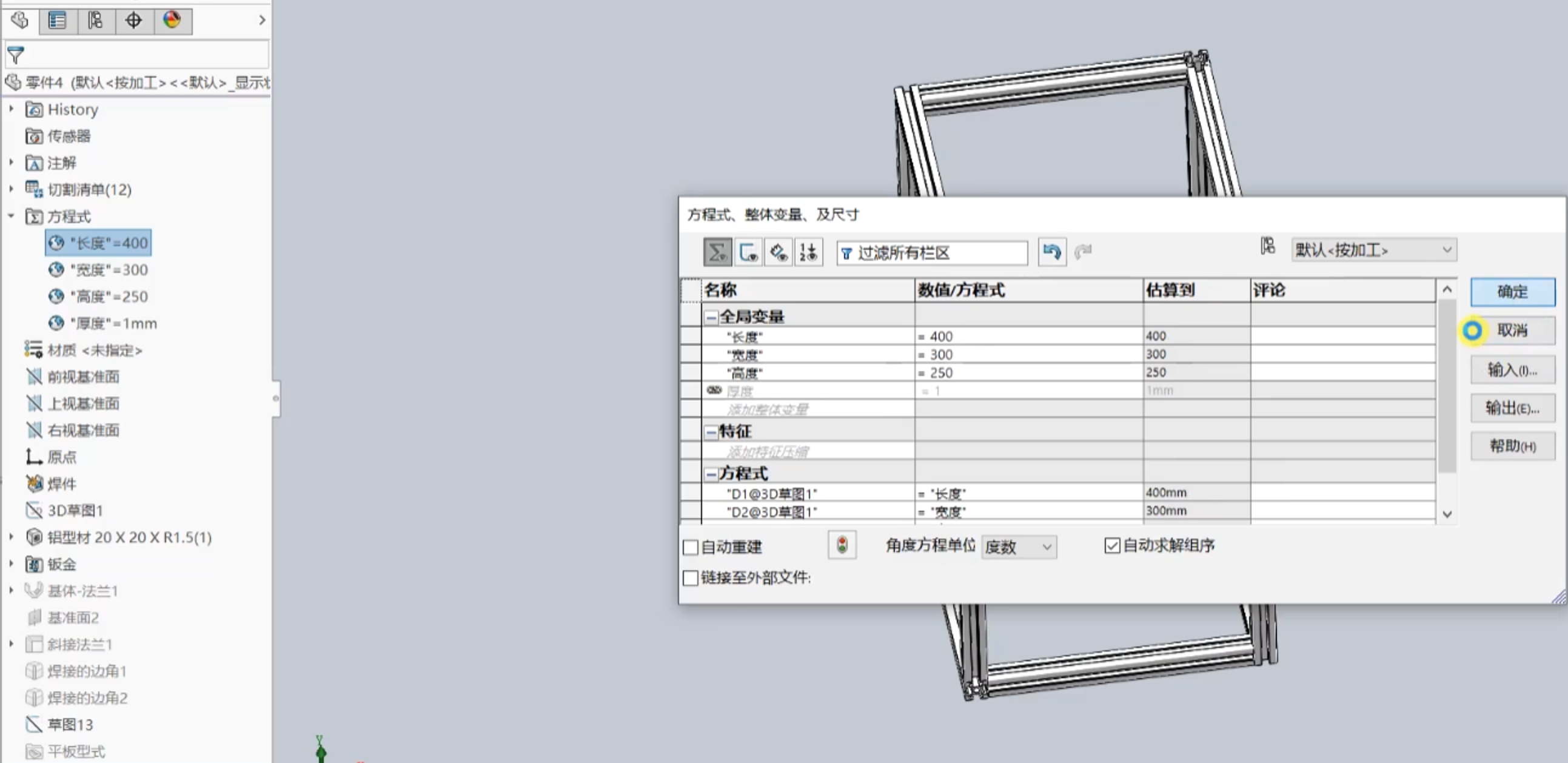

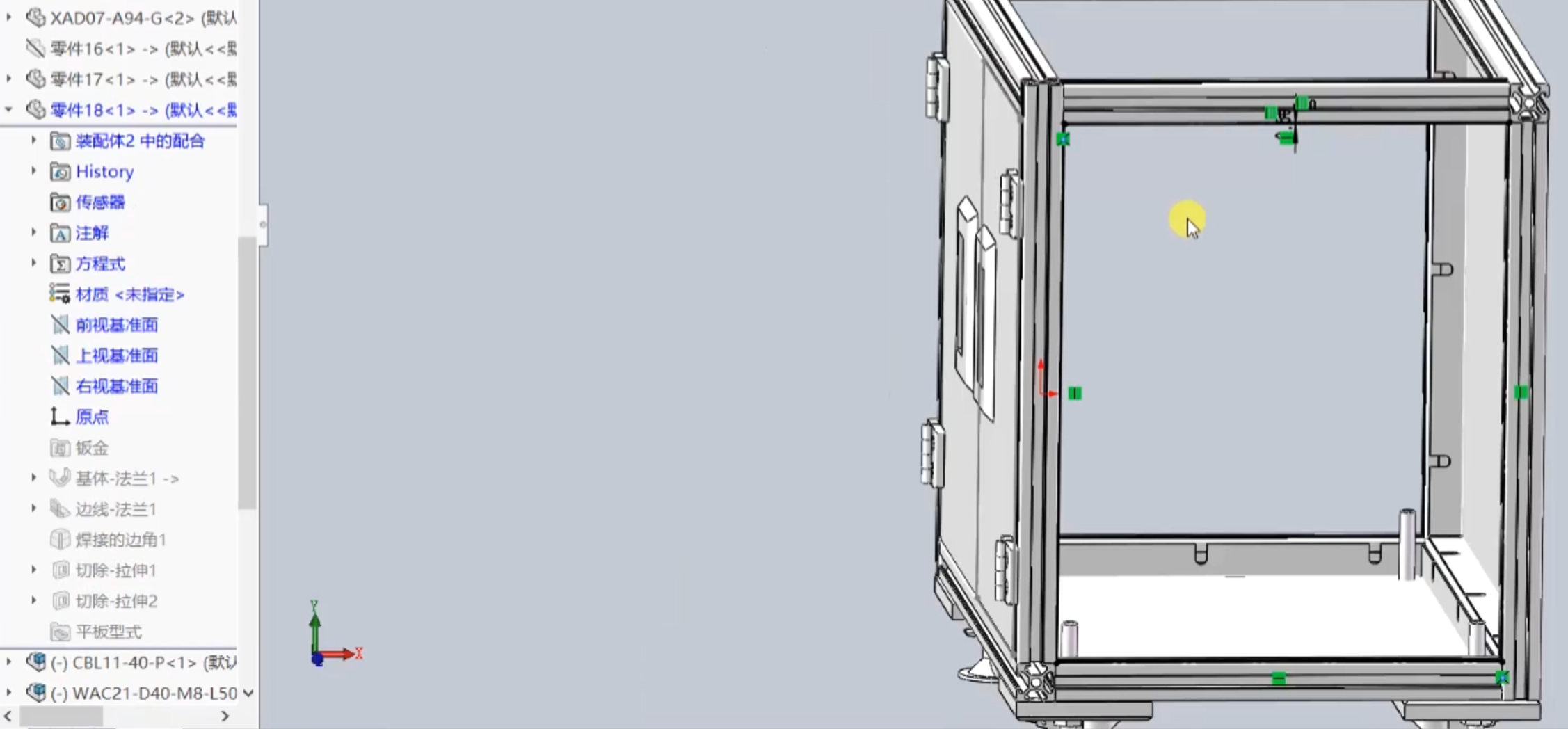

对机框进行方程式设置，通过全局变量的调整修改产品整体的尺寸规格。
侧面的草图需要捕捉约束在以上框架，才能关联更新（自上而下的设计关系）
