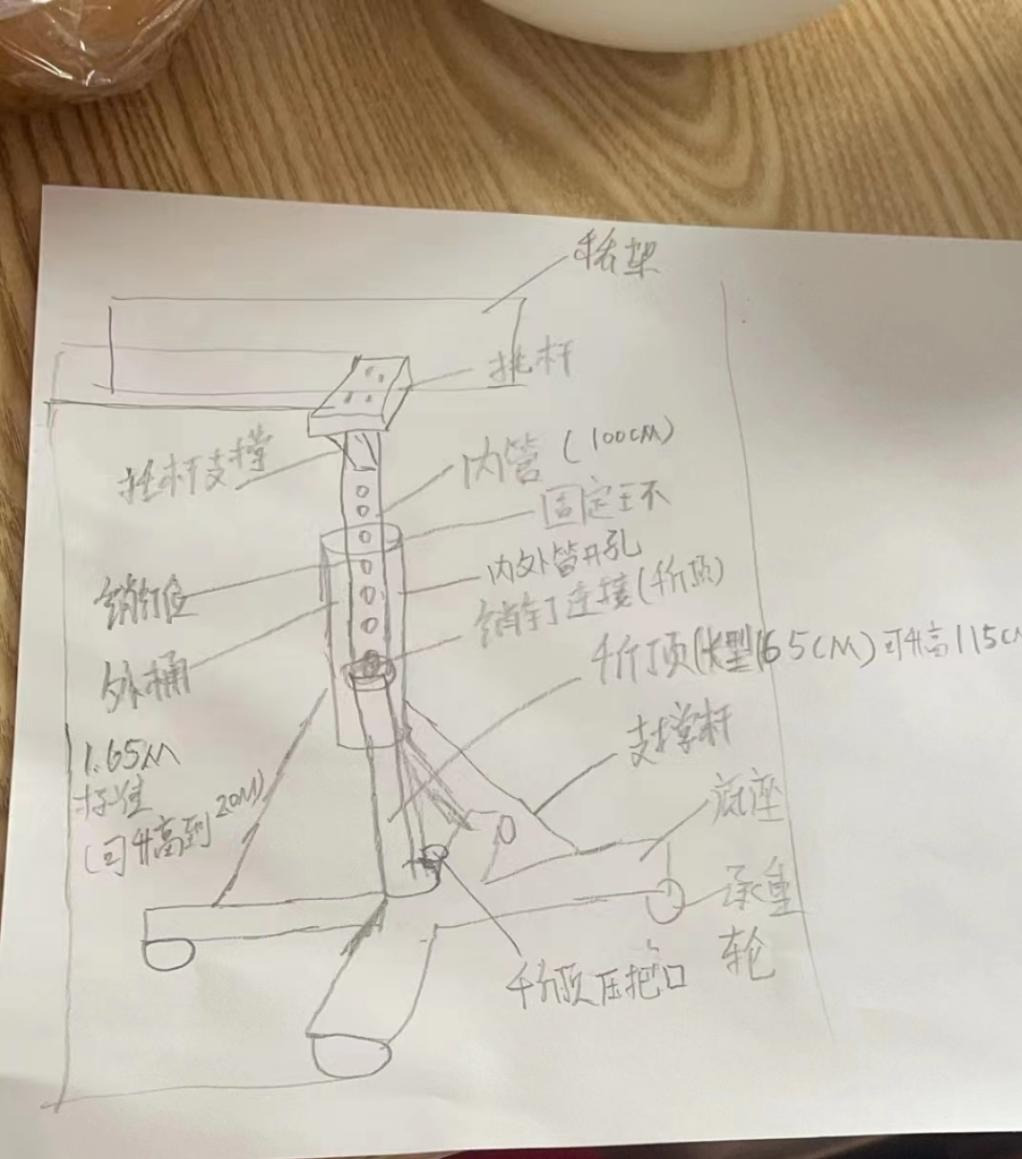

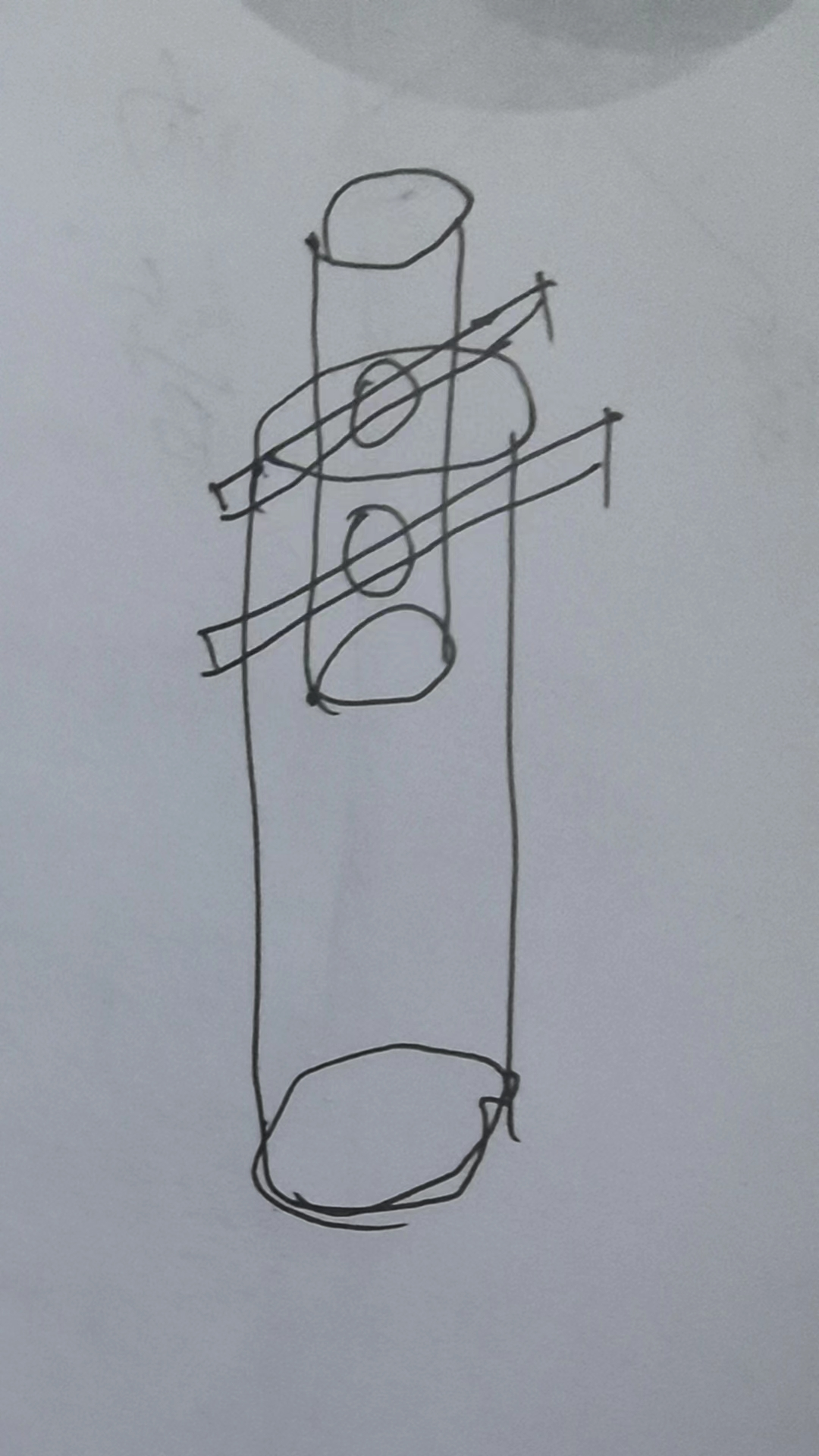

网友“大老鼠”提供了架高支撑设备的手稿,要生产的模型和图纸,补充提到要考虑承重能力和疲劳寿命,至少要承重5年。
该设备是以长型千斤顶作为核心机构进行的扩展,之后也可将长型千斤顶改成电动千斤顶。
具体承重在500㎏,照此优化材质,我直接想到的是碳钢。
底座50㎝长,标准高度1.6米,升高时高度在1.8~2.5米之间可调。
工期约定了十天时间,后来多数时候是踩着间隙在联系,交付时间正好赶上。
首先,参照下边的长型千斤顶,画出大致的模型。

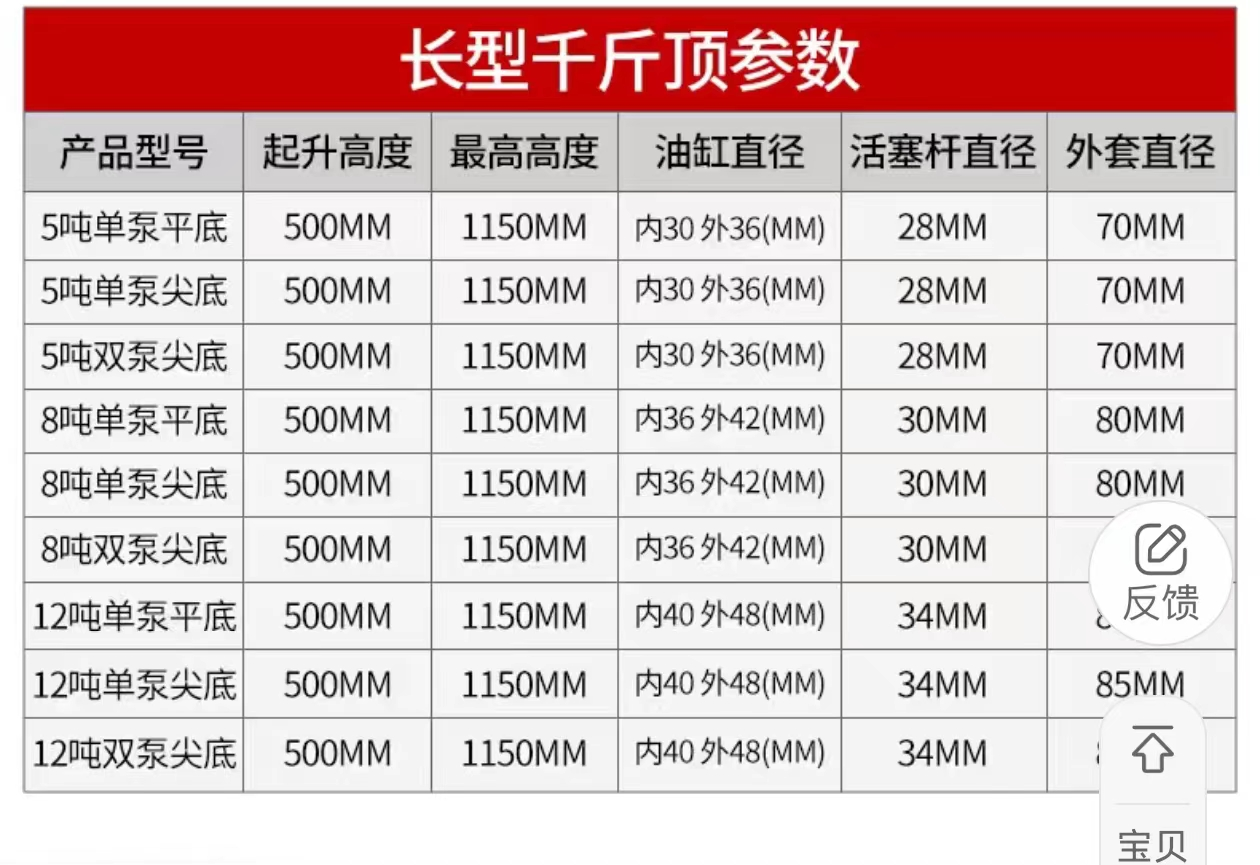

选择市面上型号为12吨单泵平底的。

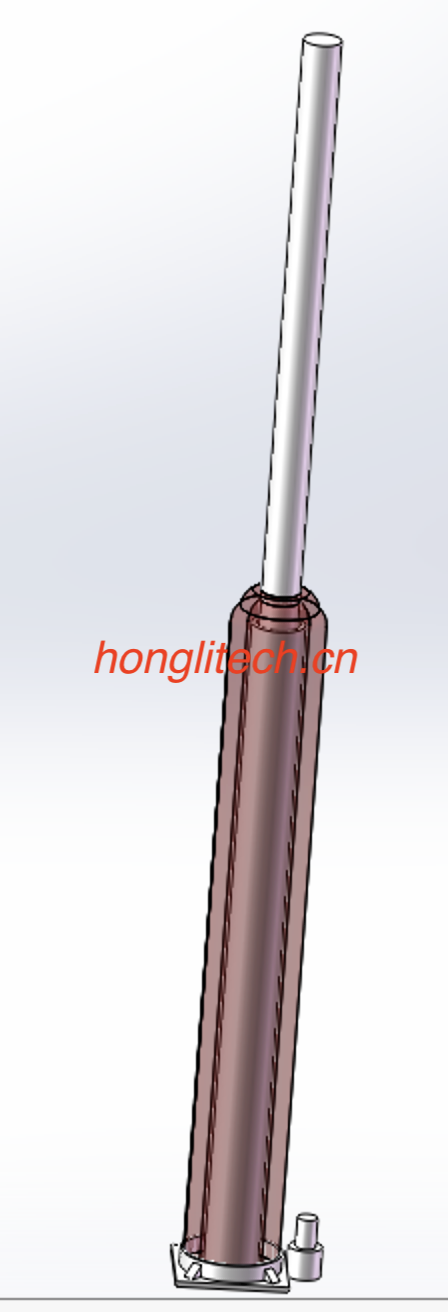

一比一千斤顶的模型

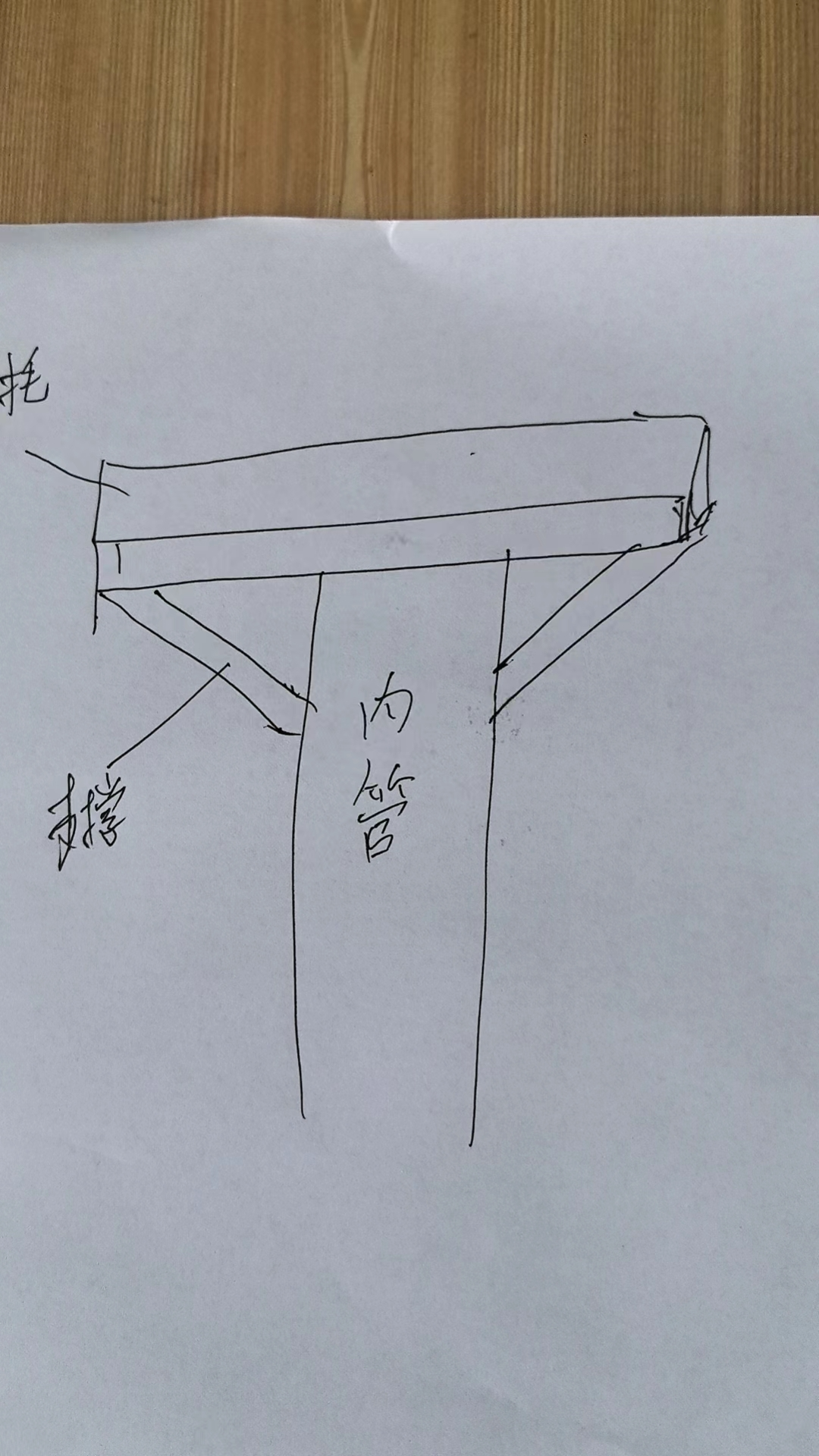

由千斤顶伸出顶住加长机构,加长机构由內管和外管组成,內管直连顶部托杆。
內管和外管通过圆销钉调节

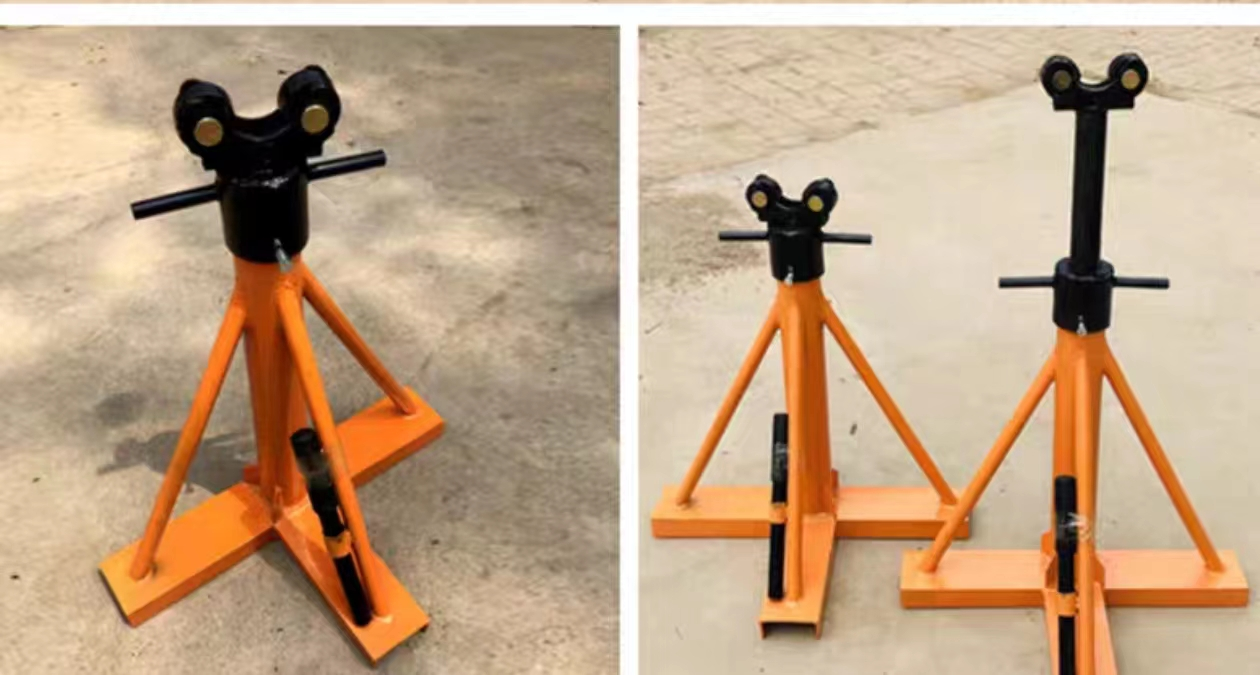

底座使用C型槽钢,像下边这样。
底部的轮子是为了该设备在搬移过程中方便省力,然后为了使底轮可升降调节需要加装曲柄机构,定点安装后可使轮子不承重。

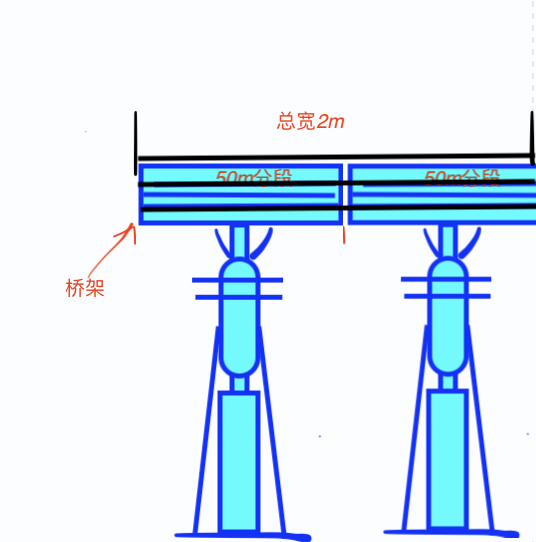

在架设钢筋时按照托举2m的钢筋设置两个该支撑设备。

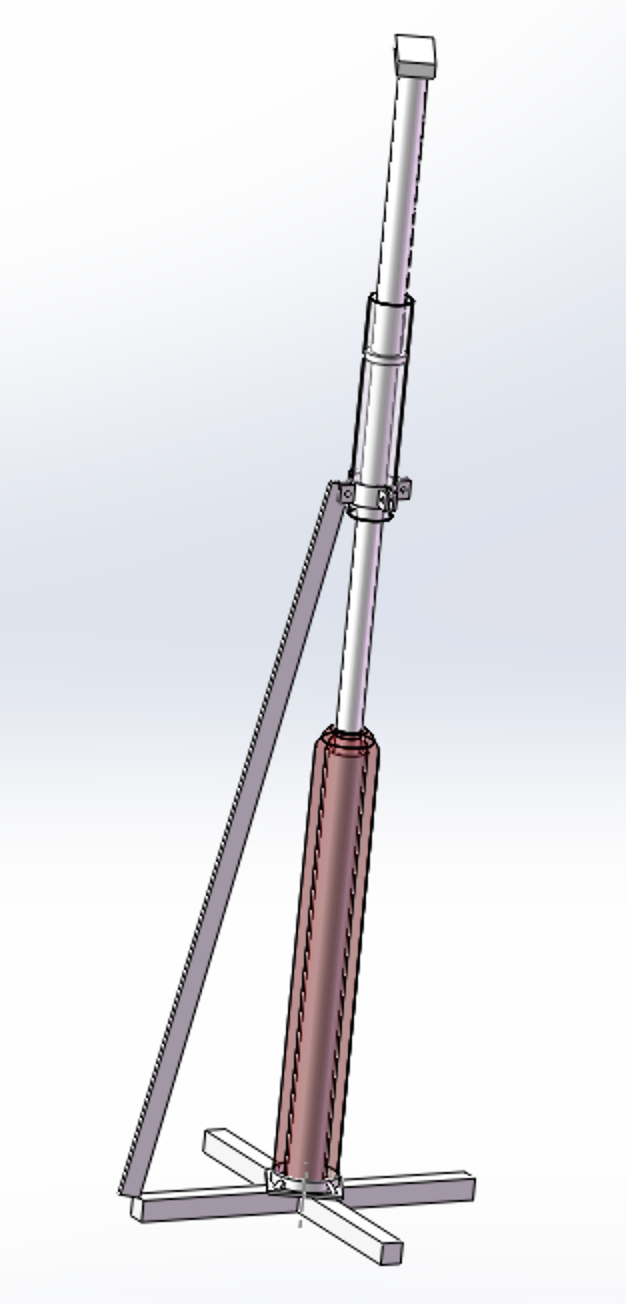

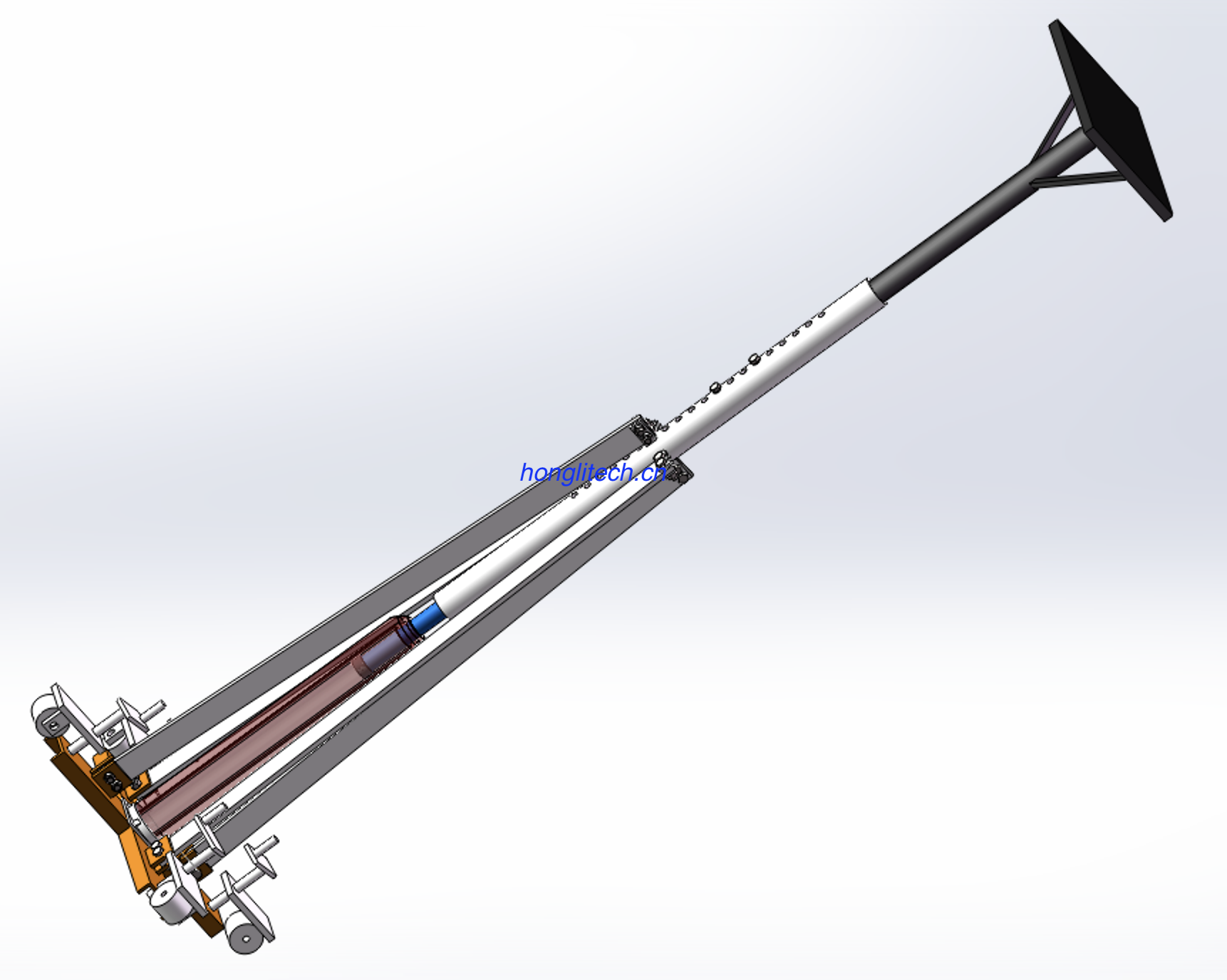

基本成型的支撑设备如图所示,接下来需要进行受力分析,对材料和尺寸的进一步确认。
